B80A-FD-00 Tilt Cylinder

← B80A100501 Left Tilt Cylinder Assembly B80A100508 Right Tilt Cylinder Assembly →

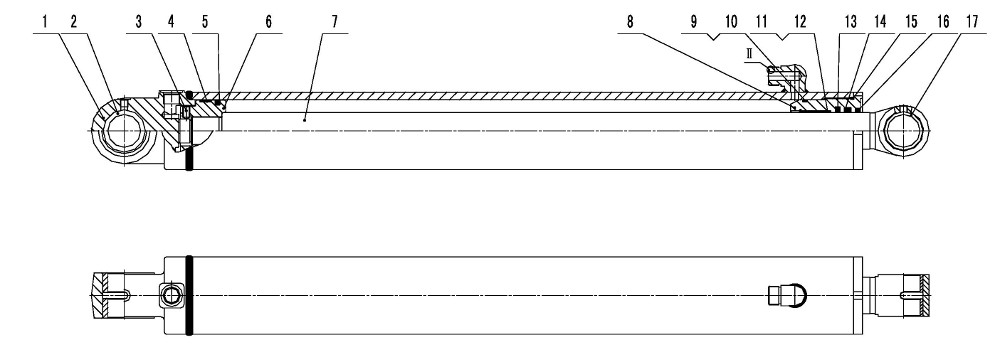

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Cylinder Body

Каталожный номер:B80A-FD-01

Комплект:1

Примечание:

№ на схеме:2

Наименование:Bush 1

Каталожный номер:B80A-FD-02

Комплект:2

Примечание:

№ на схеме:3

Наименование:1 Screw M10X1

Каталожный номер:GB78-85

Комплект:1

Примечание:

№ на схеме:4

Наименование:80X85X15 Piston Guide Ring

Каталожный номер:FR8012Q5029

Комплект:1

Примечание:

№ на схеме:5

Наименование:64X85X8 Piston Seal

Каталожный номер:OK008500701

Комплект:1

Примечание:

№ на схеме:6

Наименование:Piston

Каталожный номер:B80A-FD-05

Комплект:1

Примечание:

№ на схеме:7

Наименование:Piston Rod

Каталожный номер:B80A-FD-06

Комплект:1

Примечание:

№ на схеме:8

Наименование:Guide Sleeve

Каталожный номер:B80A-FD-07

Комплект:1

Примечание:

№ на схеме:9

Наименование:O Ring78.97X3.53

Каталожный номер:2-235

Комплект:1

Примечание:

№ на схеме:10

Наименование:O Check Ring

Каталожный номер:8-235

Комплект:1

Примечание:

№ на схеме:11

Наименование:Steel Cable Baffle Ring

Каталожный номер:G01P16Ta-09

Комплект:1

Примечание:

№ на схеме:12

Наименование:Steel-Backed Bearing

Каталожный номер:LFB5040

Комплект:1

Примечание:

№ на схеме:13

Наименование:Piston Rod Buffering Ring

Каталожный номер:BR050A00601

Комплект:1

Примечание:

№ на схеме:14

Наименование:Piston Rod Seal 50X60X8

Каталожный номер:B3050DP5008

Комплект:1

Примечание:

№ на схеме:15

Наименование:O Ring 85.35X3.53

Каталожный номер:2-237

Комплект:1

Примечание:

№ на схеме:16

Наименование:Wiper Scraper Seal 50X62X7

Каталожный номер:AF050AZ5071

Комплект:1

Примечание:

№ на схеме:17

Наименование:Bush 2

Каталожный номер:B80A-FD-08

Комплект:2
