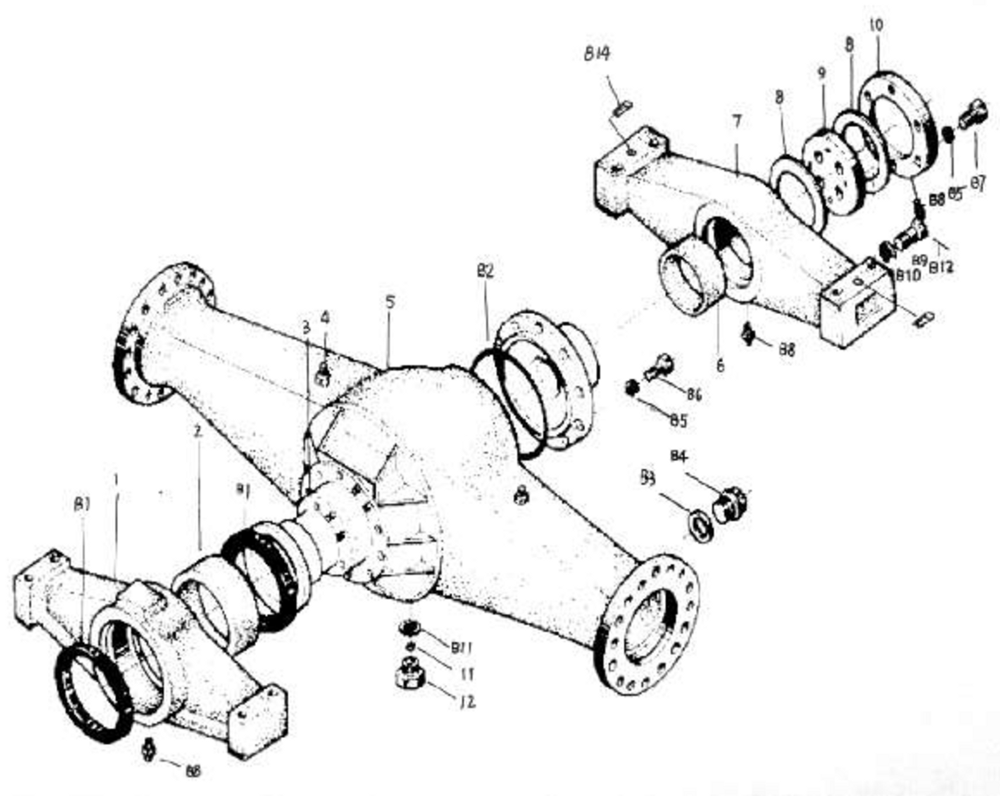

Z5EII05 Rear Axle-I

← LJ134B10X2300 Control System Z5EII06 Front Axle-I →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:B14

Наименование:Pin A20X45

Каталожный номер:GB119-86

Комплект:2

Примечание:

№ на схеме:B13

Наименование:Oil Seal PD130X160X15

Каталожный номер:HG4-692-67

Комплект:1

Примечание:

№ на схеме:B12

Наименование:Lock Steel

Каталожный номер:GB343-82

Комплект:1

Примечание:

№ на схеме:B11

Наименование:Washer 36

Каталожный номер:JB982-77

Комплект:1

Примечание:

№ на схеме:B10

Наименование:Washer 20

Каталожный номер:GB93-87

Комплект:4

Примечание:

№ на схеме:B9

Наименование:Bolt M20X50

Каталожный номер:GB32.1-88

Комплект:4

Примечание:

№ на схеме:B8

Наименование:Oil Cup M10X1

Каталожный номер:GB1152-79

Комплект:3

Примечание:

№ на схеме:B7

Наименование:Bolt M16X35

Каталожный номер:GB5782-86

Комплект:5

Примечание:

№ на схеме:B6

Наименование:Bolt M16X45

Каталожный номер:GB5783-86

Комплект:10

Примечание:

№ на схеме:B5

Наименование:Washer 16

Каталожный номер:GB93-87

Комплект:16

Примечание:

№ на схеме:B4

Наименование:Threaded Plug M42X2

Каталожный номер:JB1000-77

Комплект:1

Примечание:

№ на схеме:B3

Наименование:Washer 42

Каталожный номер:CG325-80

Комплект:1

Примечание:

№ на схеме:B2

Наименование:O-Ring 224X5.3

Каталожный номер:GB3452.1-82

Комплект:1

Примечание:

№ на схеме:B1

Наименование:Oil Seal PD180X220X18

Каталожный номер:HG4-692-67

Комплект:2

Примечание:

№ на схеме:1

Наименование:Support Carrier(Front)

Каталожный номер:CG50.5.2-1

Комплект:1

Примечание:

№ на схеме:2

Наименование:Bushing

Каталожный номер:CG50.5.2-2

Комплект:1

Примечание:

№ на схеме:3

Наименование:Differential

Каталожный номер:ZL50F0601

Комплект:1

Примечание:

№ на схеме:4

Наименование:Exhaust Hole

Каталожный номер:ZL30B.6-22

Комплект:2

Примечание:

№ на схеме:5

Наименование:Axle Case

Каталожный номер:Z5EII050000001

Комплект:1

Примечание:

№ на схеме:6

Наименование:Bushing

Каталожный номер:CG50.5.1-3

Комплект:1

Примечание:

№ на схеме:7

Наименование:14 Support Carrier(Rear)

Каталожный номер:Z50G050100001T

Комплект:1

Примечание:

№ на схеме:8

Наименование:Plate

Каталожный номер:CG50.5.1-4

Комплект:2

Примечание:

№ на схеме:9

Наименование:Disc

Каталожный номер:CG50.5.1-5

Комплект:1

Примечание:

№ на схеме:10

Наименование:Cover

Каталожный номер:CG50.5.1-2

Комплект:1

Примечание:

№ на схеме:11

Наименование:Magnet Core

Каталожный номер:CG50.6.5-2

Комплект:1

Примечание:

№ на схеме:12

Наименование:Oil Plug Body

Каталожный номер:CG50.6.5-1

Комплект:1

Примечание:
