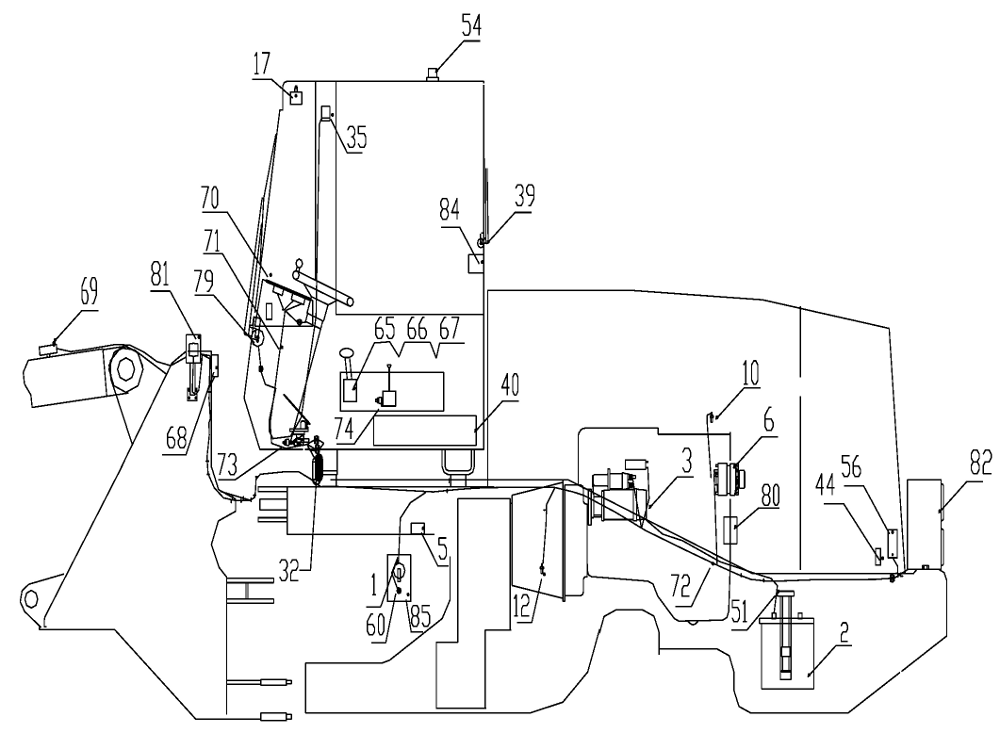

Z5E315T4 Electrical Component

← Z5E314 Implement III Z50G16T17 Level Device →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Battery disconnect switch

Каталожный номер:JK862A

Комплект:1

Примечание:SB

№ на схеме:2

Наименование:Battery

Каталожный номер:6-QW-120B

Комплект:2

Примечание:GB

№ на схеме:3

Наименование:Starting motor

Каталожный номер:CAT-4N3181M 7.5KW

Комплект:1

Примечание:MS

№ на схеме:4

Наименование:Starting additional relay

Каталожный номер:JD26C/24V

Комплект:1

Примечание:KS

№ на схеме:5

Наименование:Fuse box

Каталожный номер:HG4735

Комплект:2

Примечание:FP

№ на схеме:6

Наименование:Alternator

Каталожный номер:CAT-3T6352 35A

Комплект:1

Примечание:G

№ на схеме:7

Наименование:Key Switch

Каталожный номер:JK430

Комплект:1

Примечание:SS

№ на схеме:8

Наименование:Parking electromagnetism

Каталожный номер:CAT

Комплект:1

Примечание:YC

№ на схеме:9

Наименование:DC/24V Water Temp. Gauge

Каталожный номер:DW-2/40 ~ 12 C

Комплект:1

Примечание:PWT

№ на схеме:10

Наименование:Water Temp. Sensor

Каталожный номер:WG-2/24V R1/2

Комплект:1

Примечание:DWT

№ на схеме:11

Наименование:DC/24V Trans. Oil Temp. Gauge

Каталожный номер:DW-2/40 ~ 14

Комплект:1

Примечание:PQT

№ на схеме:12

Наименование:Oil Temp. Sensor

Каталожный номер:WG-2/24V M14x1.5

Комплект:1

Примечание:DQT

№ на схеме:13

Наименование:Voltmeter

Каталожный номер:DV-2/18~32V

Комплект:1

Примечание:PV

№ на схеме:14

Наименование:Hour meter

Каталожный номер:701DN00101248D

Комплект:1

Примечание:PH

№ на схеме:15

Наименование:Rear Light SW

Каталожный номер:JK981-000-3.67

Комплект:1

Примечание:SLR

№ на схеме:16

Наименование:Rear Light

Каталожный номер:CG 70W/24V

Комплект:2

Примечание:LR

№ на схеме:17

Наименование:Cab light

Каталожный номер:CG 70W/24V

Комплект:2

Примечание:LF

№ на схеме:18

Наименование:Turning Flasher

Каталожный номер:JQ604/24V

Комплект:1

Примечание:KFT

№ на схеме:19

Наименование:Direction Indicator SW.

Каталожный номер:303A

Комплект:1

Примечание:SLT

№ на схеме:20

Наименование:Left turn Indicator

Каталожный номер:3.2 /LED

Комплект:1

Примечание:HTL

№ на схеме:21

Наименование:Right turn Indicator

Каталожный номер:3.3 /LED

Комплект:1

Примечание:HTR

№ на схеме:22

Наименование:Cab light SW.

Каталожный номер:JK981-000-3.67

Комплект:1

Примечание:SLF

№ на схеме:23

Наименование:double-color headlight(yellow)

Каталожный номер:15W/24V

Комплект:2

Примечание:LTF

№ на схеме:24

Наименование:Back turning light

Каталожный номер:15W/24V

Комплект:2

Примечание:LTR

№ на схеме:25

Наименование:double-color headlight(white)

Каталожный номер:15W/24V

Комплект:1

Примечание:LSF

№ на схеме:26

Наименование:Gauge Light inside

Каталожный номер:2W/24V

Комплект:6

Примечание:LI

№ на схеме:27

Наименование:Front Light SW.

Каталожный номер:JK981-090-5114

Комплект:1

Примечание:SLL

№ на схеме:28

Наименование:Front light(red)

Каталожный номер:CG 70W/24V

Комплект:1

Примечание:LL

№ на схеме:29

Наименование:assembled tail lamp (red)

Каталожный номер:8/21W/24V( 8W)

Комплект:1

Примечание:LSR

№ на схеме:30

Наименование:Braking Light SW.

Каталожный номер:PN150

Комплект:1

Примечание:SBP

№ на схеме:31

Наименование:tail lamp(red)

Каталожный номер:8/21W/24(21W)

Комплект:1

Примечание:LB

№ на схеме:32

Наименование:Horn

Каталожный номер:DL-224EG/24V

Комплект:1

Примечание:HO

№ на схеме:33

Наименование:Horn Button

Каталожный номер:JK802B

Комплект:1

Примечание:SHO

№ на схеме:34

Наименование:Wall Light SW.

Каталожный номер:JK981-000-2.58

Комплект:1

Примечание:SLW

№ на схеме:35

Наименование:Wall Light

Каталожный номер:10W/24V

Комплект:2

Примечание:LW

№ на схеме:36

Наименование:Front Wiper SW.

Каталожный номер:JK981-045-2.5

Комплект:1

Примечание:SWF

№ на схеме:37

Наименование:600 Front Wiper

Каталожный номер:CG955S-D/600

Комплект:1

Примечание:MWF

№ на схеме:38

Наименование:Back Wiper SW.

Каталожный номер:JK981-045-2.56

Комплект:1

Примечание:SWR

№ на схеме:39

Наименование:600 Back Wiper

Каталожный номер:CG955S-D/600

Комплект:1

Примечание:MWR

№ на схеме:40

Наименование:Evaporator Assembly

Каталожный номер:DJC-CGY

Комплект:1

Примечание:AC

№ на схеме:41

Наименование:Evaporator Assembly SW.

Каталожный номер:AC-1

Комплект:1

Примечание:SA

№ на схеме:42

Наименование:air-condition pattern SW.

Каталожный номер:JK981-052-***

Комплект:1

Примечание:SAM

№ на схеме:43

Наименование:evaporator fan motor

Каталожный номер:24V

Комплект:1

Примечание:ME

№ на схеме:44

Наименование:Cryogen Pressure Switch

Каталожный номер:

Комплект:1

Примечание:SAP

№ на схеме:45

Наименование:Temperature Control SW.

Каталожный номер:

Комплект:1

Примечание:UA

№ на схеме:47

Наименование:refrigeration Indicator

Каталожный номер:LED/24V

Комплект:1

Примечание:HA

№ на схеме:48

Наименование:Condenser fan motor

Каталожный номер:24V

Комплект:1

Примечание:MA

№ на схеме:49

Наименование:Compressor Clutch

Каталожный номер:SD5H14/24V

Комплект:1

Примечание:YA

№ на схеме:50

Наименование:Oil Level gauge

Каталожный номер:DR-2/0~1/2~1

Комплект:1

Примечание:POL

№ на схеме:51

Наименование:Oil Level sensor

Каталожный номер:RG-4/520mm

Комплект:1

Примечание:DOL

№ на схеме:52

Наименование:Parking electromagnetism

Каталожный номер:CAT

Комплект:1

Примечание:YC

№ на схеме:53

Наименование:Parking Relay

Каталожный номер:JQ201S-PLO

Комплект:1

Примечание:KYC

№ на схеме:54

Наименование:Circumrotate alarm light

Каталожный номер:CG-21/10W

Комплект:1

Примечание:LC

№ на схеме:55

Наименование:Circumrotate alarm light SW.

Каталожный номер:JK981-000-3.4

Комплект:1

Примечание:S LC

№ на схеме:56

Наименование:Back annunciator

Каталожный номер:JWL-FM212/24V

Комплект:1

Примечание:HR

№ на схеме:57

Наименование:backup light relay

Каталожный номер:JQ201S-PLO

Комплект:1

Примечание:KHR

№ на схеме:58

Наименование:backup light

Каталожный номер:

Комплект:1

Примечание:LRF

№ на схеме:59

Наименование:Back flash light

Каталожный номер:JQ604

Комплект:1

Примечание:KLR

№ на схеме:60

Наименование:Cover Turn Switch

Каталожный номер:2NT1-7

Комплект:1

Примечание:SCD

№ на схеме:61

Наименование:Cover Turn Machine

Каталожный номер:24V

Комплект:1

Примечание:MCD

№ на схеме:62

Наименование:Braking Light SW.

Каталожный номер:NPT1/83bar

Комплект:1

Примечание:SPP

№ на схеме:63

Наименование:Braking Light

Каталожный номер:LED

Комплект:1

Примечание:HP

№ на схеме:64

Наименование:Aback alarm stress SW.

Каталожный номер:NPT1/85bar

Комплект:1

Примечание:SLP

№ на схеме:65

Наименование:Lift kick-out valve

Каталожный номер:Valve1

Комплект:1

Примечание:

№ на схеме:66

Наименование:Bucket positioned valve

Каталожный номер:Valve2

Комплект:1

Примечание:

№ на схеме:67

Наименование:Lift floating valve

Каталожный номер:Valve3

Комплект:1

Примечание:

№ на схеме:68

Наименование:Bucket positioned control

Каталожный номер:SPK-1

Комплект:1

Примечание:

№ на схеме:69

Наименование:Lift kick-out control

Каталожный номер:TSK-1

Комплект:1

Примечание:

№ на схеме:70

Наименование:instrument plate assembly

Каталожный номер:Z5E31501T4

Комплект:1

Примечание:

№ на схеме:71

Наименование:cab wiring harness

Каталожный номер:Z5E31502T4

Комплект:1

Примечание:

№ на схеме:72

Наименование:vehicle wiring harness

Каталожный номер:Z5E31503T4

Комплект:1

Примечание:

№ на схеме:73

Наименование:Braking Light SW.

Каталожный номер:PS31-30-2MNB -B-SP-FS3BarR

Комплект:1

Примечание:

№ на схеме:74

Наименование:Battery Charge Indicator

Каталожный номер:2.16

Комплект:1

Примечание:

№ на схеме:75

Наименование:Brake pressure gauge

Каталожный номер:DY-2CB/0~ 1.0MPa/24V

Комплект:1

Примечание:

№ на схеме:76

Наименование:Trans. Oil pressure gauge

Каталожный номер:YT-202/0~3.2MPa/ 24v

Комплект:1

Примечание:

№ на схеме:77

Наименование:Engine Oil pressure gauge

Каталожный номер:DY2CA/0~0.8MPa/ 24V

Комплект:1

Примечание:

№ на схеме:78

Наименование:Warnning alarm light SW.

Каталожный номер:JK981-000-3.4

Комплект:1

Примечание:

№ на схеме:79

Наименование:Wiper installation

Каталожный номер:Z5E31504T1

Комплект:1

Примечание:

№ на схеме:80

Наименование:Relay installation

Каталожный номер:Z5E21505T1

Комплект:1

Примечание:

№ на схеме:81

Наименование:Headlight installation

Каталожный номер:Z5E215062

Комплект:1

Примечание:

№ на схеме:82

Наименование:Tail lamp installation

Каталожный номер:Z5E21507T2

Комплект:1

Примечание:

№ на схеме:83

Наименование:Battery installation

Каталожный номер:Z5E31508T3

Комплект:1

Примечание:

№ на схеме:84

Наименование:Fuse box installation

Каталожный номер:HG4753

Комплект:1

Примечание:

№ на схеме:85

Наименование:Power supply on-off installation

Каталожный номер:Z5E31512

Комплект:1

Примечание:
