CS008146A Foot brake assembly

CS008146A Foot brake assembly

← B80B09 Braking System B80E0901 Cup →

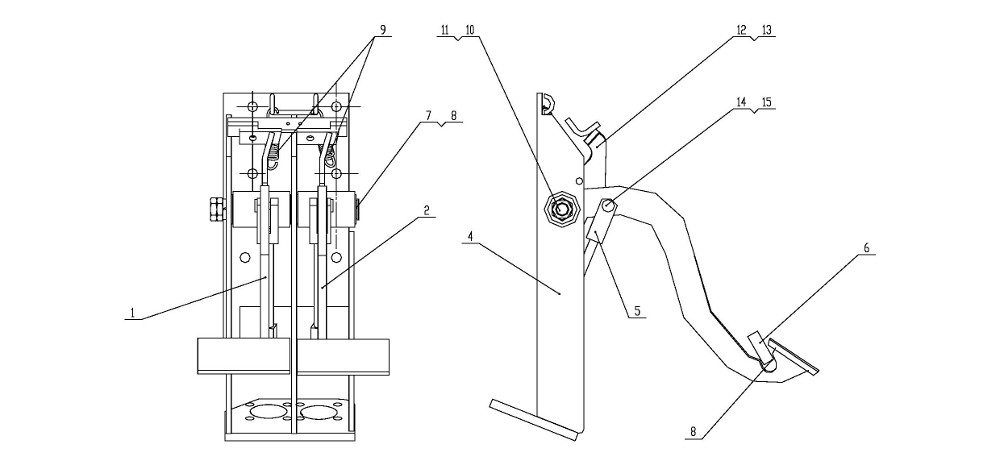

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Footplate
Каталожный номер:CS008146
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:Footplate
Каталожный номер:CS008146010
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:Base assembly
Каталожный номер:CS008146A04
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:Fork assembly
Каталожный номер:CS008146A05
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:Plank
Каталожный номер:CS00814604
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:Fork
Каталожный номер:CS00814603
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:Axes
Каталожный номер:F6X18
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:Spring
Каталожный номер:CS00814601
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:Nut M16X1.5
Каталожный номер:GB/T6173-2000
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:16 Washer16
Каталожный номер:GB/T97.1-2002
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:Bolt M8X35
Каталожный номер:GB/T5783-2000
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:Nut M8
Каталожный номер:GB/T6170-2000
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:14
Наименование:Axes
Каталожный номер:CS008146A014
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:15
Наименование:10 Washer10
Каталожный номер:GB/T894.1-1986
Комплект:2
Примечание:
