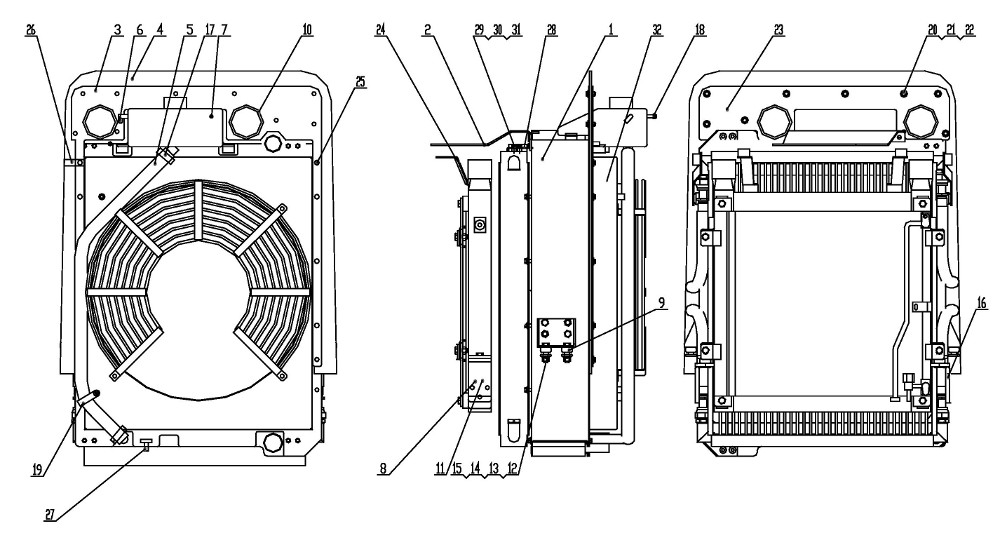

Cooling Assembly

← Fuel Tank Assembly Admission And Exhaust Assembly →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:2

Наименование:Water Tank Support

Каталожный номер:B80A010200001T2

Комплект:1

Примечание:

№ на схеме:3

Наименование:Water Tank Baffle

Каталожный номер:B80A010200002

Комплект:1

Примечание:

№ на схеме:4

Наименование:Rubber Board

Каталожный номер:B80A010200003

Комплект:1

Примечание:

№ на схеме:5

Наименование:Supply Hose

Каталожный номер:B80A010200008

Комплект:1

Примечание:

№ на схеме:6

Наименование:Smoke Hose

Каталожный номер:B80A010200009

Комплект:1

Примечание:

№ на схеме:7

Наименование:Smoke Hose Two

Каталожный номер:B80A010200010

Комплект:1

Примечание:

№ на схеме:8

Наименование:Condensator Right Bracket

Каталожный номер:B80A010201T2

Комплект:1

Примечание:

№ на схеме:9

Наименование:Absorber

Каталожный номер:YD-CGB80A-27

Комплект:5

Примечание:

№ на схеме:10

Наименование:Rubber Cover

Каталожный номер:YD-CGB80D-S1-04

Комплект:2

Примечание:

№ на схеме:11

Наименование:Middle Cooler

Каталожный номер:S231277

Комплект:1

Примечание:

№ на схеме:12

Наименование:Washer 10

Каталожный номер:GB/T93-1987

Комплект:6

Примечание:

№ на схеме:13

Наименование:Washer 10

Каталожный номер:GB/T97.1-2002

Комплект:6

Примечание:

№ на схеме:14

Наименование:Nut M10

Каталожный номер:GB/T6170-2000

Комплект:4

Примечание:

№ на схеме:15

Наименование:Bolt M10X45

Каталожный номер:GB/T5783-2000

Комплект:2

Примечание:

№ на схеме:16

Наименование:Condensator Left Bracket

Каталожный номер:B80A010202T2

Комплект:1

Примечание:

№ на схеме:17

Наименование:Hoop

Каталожный номер:5706

Комплект:4

Примечание:

№ на схеме:18

Наименование:Hoop

Каталожный номер:5716

Комплект:2

Примечание:

№ на схеме:19

Наименование:Clip

Каталожный номер:LHCI-36

Комплект:2

Примечание:

№ на схеме:20

Наименование:Bolt M8X30

Каталожный номер:GB/T5783-2000

Комплект:22

Примечание:

№ на схеме:21

Наименование:Washer 8

Каталожный номер:GB/T93-1987

Комплект:9

Примечание:

№ на схеме:22

Наименование:Washer 8

Каталожный номер:GB/T97.1-2002

Комплект:22

Примечание:

№ на схеме:23

Наименование:Board

Каталожный номер:B80A010200006

Комплект:1

Примечание:

№ на схеме:24

Наименование:Condensator Bracket

Каталожный номер:B80A010200005T2

Комплект:2

Примечание:

№ на схеме:25

Наименование:Cushion

Каталожный номер:B80A010200007

Комплект:18

Примечание:

№ на схеме:26

Наименование:Clip

Каталожный номер:LHCI-13

Комплект:1

Примечание:

№ на схеме:27

Наименование:Pipe

Каталожный номер:FSG

Комплект:

Примечание:0.6m

№ на схеме:28

Наименование:Cover Board Assembly

Каталожный номер:B80A010203T2

Комплект:1

Примечание:

№ на схеме:29

Наименование:Bolt M6X10

Каталожный номер:GB/T5783-2000

Комплект:3

Примечание:

№ на схеме:30

Наименование:Washer 6

Каталожный номер:GB/T97.1-2002

Комплект:3

Примечание:

№ на схеме:31

Наименование:Washer 6

Каталожный номер:GB/T93-1987

Комплект:3

Примечание:

№ на схеме:32

Наименование:Fan Ring

Каталожный номер:B80A010202

Комплект:1

Примечание:
