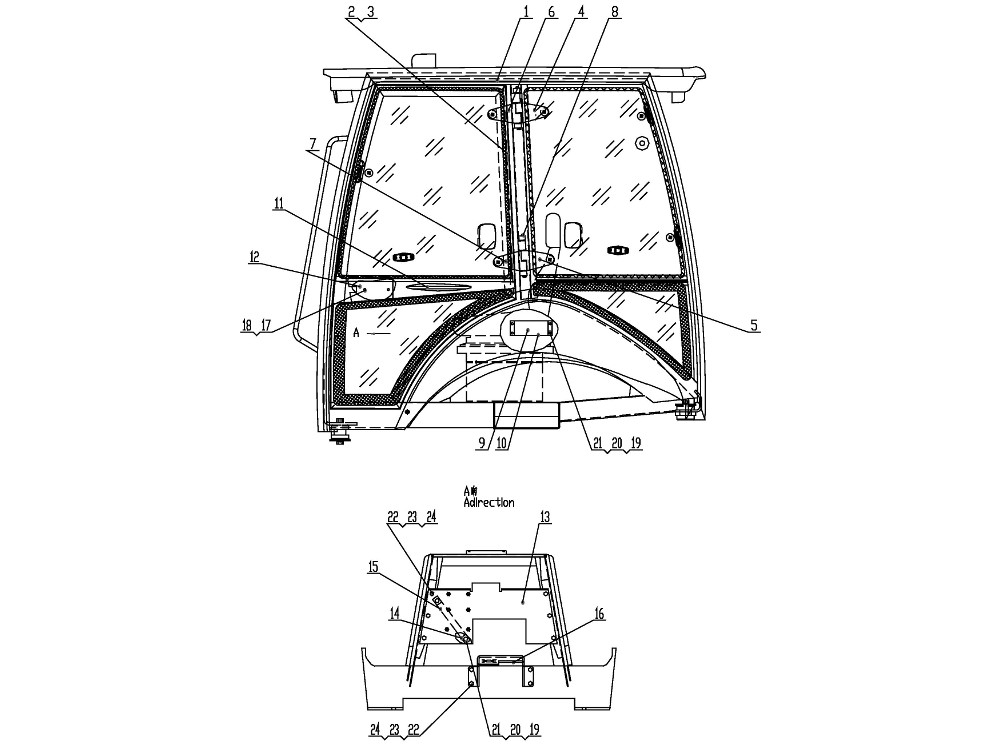

B80B13 Cab

← B80B13 Cab B80B13 Cab →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Body

Каталожный номер:B80A130101

Комплект:1

Примечание:

№ на схеме:2

Наименование:Left Door

Каталожный номер:B80A130102

Комплект:1

Примечание:

№ на схеме:3

Наименование:Right Door

Каталожный номер:B80A130103

Комплект:1

Примечание:

№ на схеме:4

Наименование:Hinge Plate 1

Каталожный номер:B80A130100015

Комплект:2

Примечание:

№ на схеме:5

Наименование:Hinge Plate 2

Каталожный номер:B80A130100016

Комплект:2

Примечание:

№ на схеме:6

Наименование:Hinge Plate 3

Каталожный номер:B80A130100017

Комплект:2

Примечание:

№ на схеме:7

Наименование:Hinge Plate 4

Каталожный номер:B80A130100018

Комплект:2

Примечание:

№ на схеме:8

Наименование:Hinge Pin

Каталожный номер:B80A130100019

Комплект:4

Примечание:

№ на схеме:9

Наименование:Radio Cover

Каталожный номер:B80A130111

Комплект:1

Примечание:

№ на схеме:10

Наименование:Seal Foam

Каталожный номер:B80A130100038

Комплект:1

Примечание:

№ на схеме:11

Наименование:Air Spring

Каталожный номер:YQ10/24-160-480

Комплект:2

Примечание:

№ на схеме:12

Наименование:Seal Plate

Каталожный номер:B80A130100034

Комплект:2

Примечание:

№ на схеме:13

Наименование:Installation Plate Assembly

Каталожный номер:B80A130109

Комплект:1

Примечание:

№ на схеме:14

Наименование:Duct Bracket

Каталожный номер:B80A130100035

Комплект:1

Примечание:

№ на схеме:15

Наименование:Foam

Каталожный номер:B80A130100039

Комплект:1

Примечание:

№ на схеме:16

Наименование:Installation Plate for Steering Unit

Каталожный номер:B80A130100013

Комплект:1

Примечание:

№ на схеме:17

Наименование:Screw M8X20

Каталожный номер:GB/T65-2000

Комплект:36

Примечание:

№ на схеме:18

Наименование:Washer 8

Каталожный номер:GB/T97.1-2002

Комплект:36

Примечание:

№ на схеме:19

Наименование:Bolt M8X20

Каталожный номер:GB/T5783-2000

Комплект:10

Примечание:

№ на схеме:20

Наименование:Washer 8

Каталожный номер:GB/T97.1-2002

Комплект:10

Примечание:

№ на схеме:21

Наименование:Washer 8

Каталожный номер:GB/T93-1987

Комплект:10

Примечание:

№ на схеме:22

Наименование:Bolt M12X30

Каталожный номер:GB/T5783-2000

Комплект:10

Примечание:

№ на схеме:23

Наименование:Washer 12

Каталожный номер:GB/T97.1-2002

Комплект:10

Примечание:

№ на схеме:24

Наименование:Washer 12

Каталожный номер:GB/T93-87

Комплект:10

Примечание:
