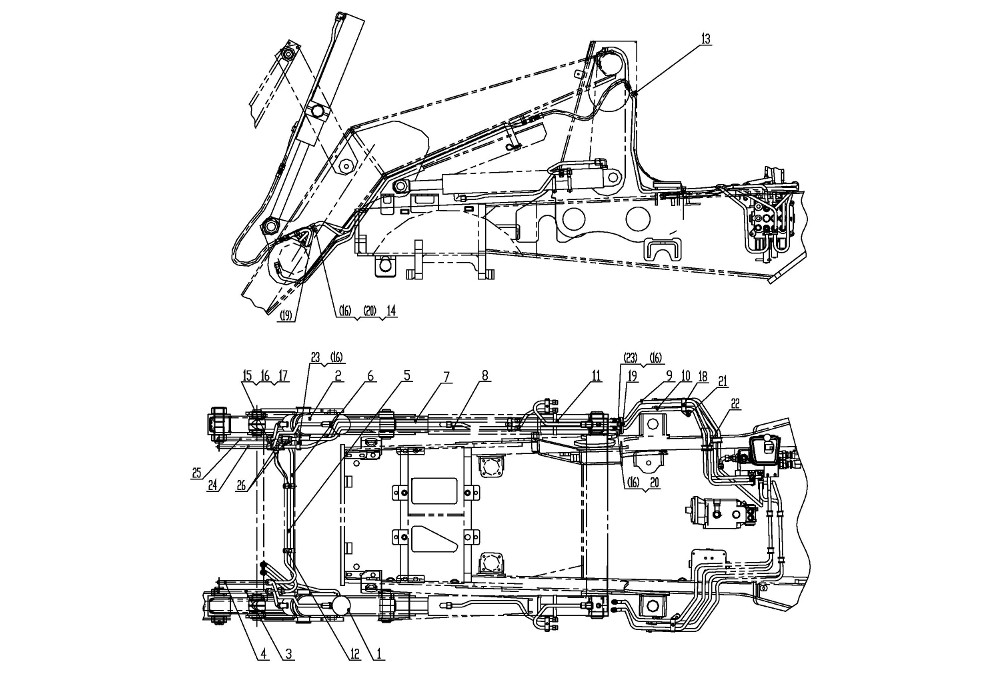

B80B1005 Lines-Multipurpose Bucket

← B80B100406 Right Lift Cylinder Assembly B80B100501 Left Tilt Cylinder Assembly →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Left Tilt Cylinder Assembly

Каталожный номер:B80B100501

Комплект:1

Примечание:

№ на схеме:2

Наименование:Right Tilt Cylinder Assembly

Каталожный номер:B80B100508

Комплект:1

Примечание:

№ на схеме:3

Наименование:Hose Assembly

Каталожный номер:F462JCJC080808-840

Комплект:2

Примечание:

№ на схеме:4

Наименование:Tube Assembly

Каталожный номер:F462JCJC080808-740

Комплект:2

Примечание:

№ на схеме:5

Наименование:Tube Assembly

Каталожный номер:B80B100502

Комплект:1

Примечание:

№ на схеме:6

Наименование:Tube Assembly

Каталожный номер:B80B100503

Комплект:1

Примечание:

№ на схеме:7

Наименование:Tube Assembly

Каталожный номер:B80B100504

Комплект:1

Примечание:

№ на схеме:8

Наименование:Tube Assembly

Каталожный номер:B80B100505

Комплект:1

Примечание:

№ на схеме:9

Наименование:Tube Assembly

Каталожный номер:B80B100506

Комплект:1

Примечание:

№ на схеме:10

Наименование:Tube Assembly

Каталожный номер:B80B100507

Комплект:1

Примечание:

№ на схеме:11

Наименование:Hose Assembly

Каталожный номер:F462JCJ9080808-730

Комплект:2

Примечание:

№ на схеме:12

Наименование:Clamp

Каталожный номер:TCII-16

Комплект:6

Примечание:

№ на схеме:13

Наименование:Plate

Каталожный номер:B80A100500001 L

Комплект:1

Примечание:

№ на схеме:14

Наименование:2 Plate

Каталожный номер:B80B100500001 L

Комплект:1

Примечание:

№ на схеме:15

Наименование:Bolt M10X25

Каталожный номер:GB/T5783-2000

Комплект:2

Примечание:

№ на схеме:16

Наименование:Washer 10

Каталожный номер:GB/T93-1987

Комплект:8

Примечание:

№ на схеме:17

Наименование:Washer 10

Каталожный номер:GB/T97.1-2002

Комплект:2

Примечание:

№ на схеме:18

Наименование:Screw M10X20

Каталожный номер:GB/T70.1-2000

Комплект:2

Примечание:

№ на схеме:19

Наименование:Nut M10

Каталожный номер:GB/T6170-2000

Комплект:2

Примечание:

№ на схеме:20

Наименование:Bolt M10X20

Каталожный номер:GB/T5783-2000

Комплект:2

Примечание:

№ на схеме:21

Наименование:Frame Assembly

Каталожный номер:B80A100510

Комплект:1

Примечание:

№ на схеме:22

Наименование:Clamp

Каталожный номер:B80B100400001

Комплект:1

Примечание:

№ на схеме:23

Наименование:0 Screw M10X25

Каталожный номер:GB/T70.1-2000

Комплект:2

Примечание:

№ на схеме:24

Наименование:Hose Assembly

Каталожный номер:F462JCJC100808-740

Комплект:1

Примечание:

№ на схеме:25

Наименование:Hose Assembly

Каталожный номер:F462JCJC100808-840

Комплект:1

Примечание:

№ на схеме:26

Наименование:Connector

Каталожный номер:AF-10

Комплект:2

Примечание:26.1 AF-10-10-10-01 {ch} TEE 1 26.2 AS568-16 {ch} O-Ring 3
