B80B1004 Lines-Lifter Cylinder

B80B1004 Lines-Lifter Cylinder

← PTE000A07R1035 Handle B80B100401 Left Lift Cylinder Assembly →

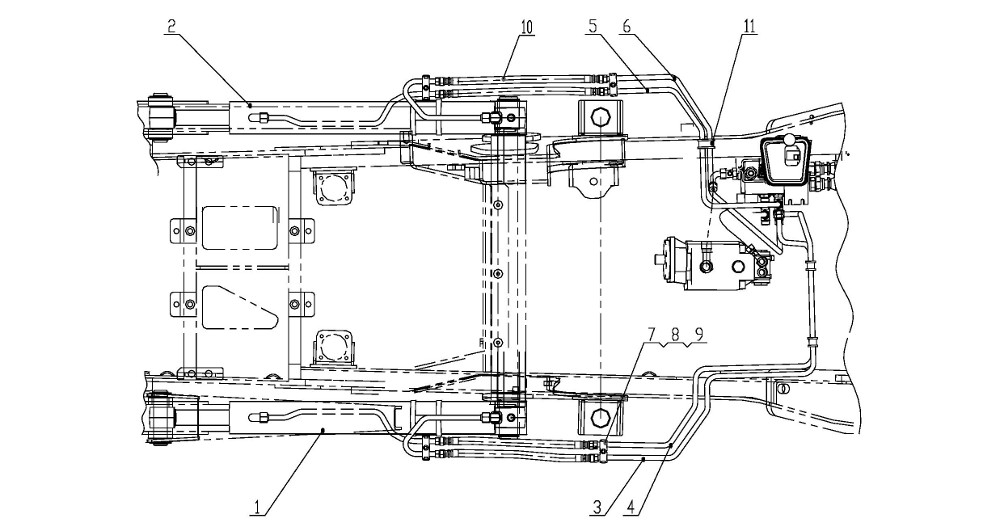

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Left Lift Cylinder Assembly
Каталожный номер:B80B100401
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:Right Lift Cylinder Assembly
Каталожный номер:B80B100406
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:Tube Assembly
Каталожный номер:B80A100403
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:Tube Assembly
Каталожный номер:B80A100402
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:Tube Assembly
Каталожный номер:B80A100404
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:Tube Assembly
Каталожный номер:B80B100405
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:Clamp
Каталожный номер:TCII-16
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:Screw M10X30
Каталожный номер:GB/T 70.1-2000
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:Washer 10
Каталожный номер:GB/T 93-1987
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:Hose Assembly
Каталожный номер:F381JCJC080808-570
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:Clamp
Каталожный номер:B80B100400001
Комплект:3
Примечание:
