B80B07 Frame IV

B80B07 Frame IV

← B80B07 Frame III B80B07 Frame V →

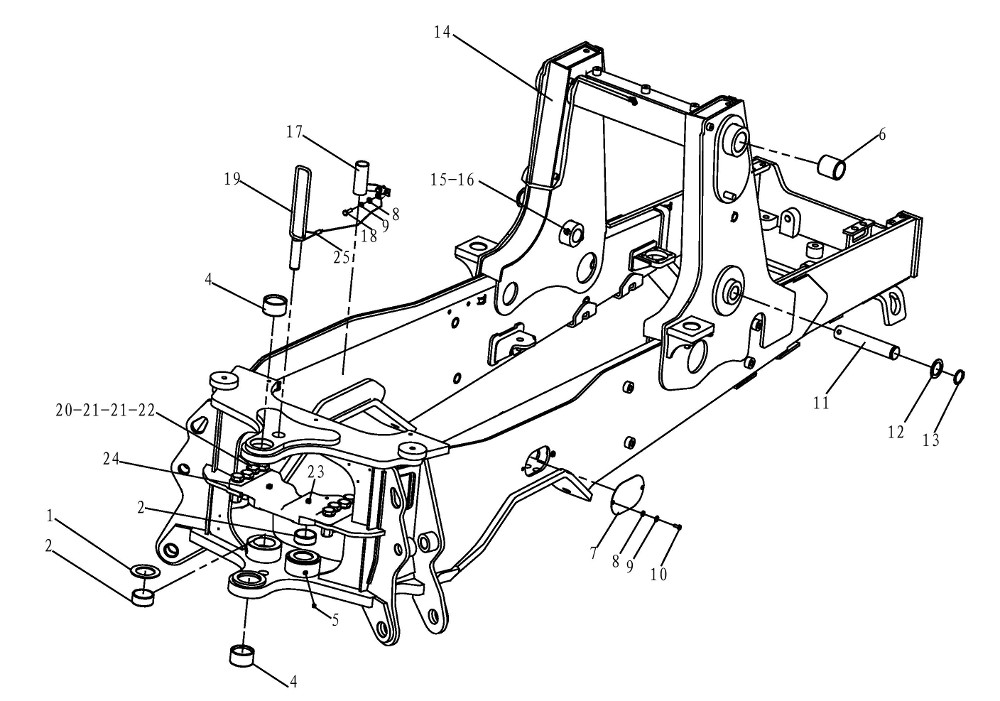

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Shim
Каталожный номер:B80A070000009
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:Bearing-sleeve
Каталожный номер:B80A070000007
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:Bearing-sleeve
Каталожный номер:B80A070000005
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:Fitting-grease M10X1
Каталожный номер:JB/T7940.1-95
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:Bearing-sleeve
Каталожный номер:B80A070000011
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:Plate
Каталожный номер:B80A070000008
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:Washer 10
Каталожный номер:GB/T97.1-2002
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:Washer 10
Каталожный номер:GB/T93-87
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:Bolt M10X30
Каталожный номер:GB/T5783-2000
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:Pin
Каталожный номер:B80A070000012
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:Shim
Каталожный номер:B80A070000014
Комплект:50
Примечание:2Group
0 ₽
шт
№ на схеме:13
Наименование:Retaining 50X3
Каталожный номер:GB/T894.1-1986
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:14
Наименование:Frame
Каталожный номер:B80B0703
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:15
Наименование:Bolt M12X110
Каталожный номер:GB/T5782-2000
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:16
Наименование:M12 Locknut 12
Каталожный номер:GB/T889.1-2000
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:17
Наименование:Pin seat
Каталожный номер:B80A0707
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:18
Наименование:Bolt M10X35
Каталожный номер:GB/T5783-2000
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:19
Наименование:Pin As
Каталожный номер:B80A0705
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:20
Наименование:Bolt M24X90
Каталожный номер:GB/T5782-2000
Комплект:8
Примечание:
0 ₽
шт
№ на схеме:21
Наименование:Washer 24
Каталожный номер:GB/T97.1-2002
Комплект:16
Примечание:
0 ₽
шт
№ на схеме:22
Наименование:M24 Locknut 24
Каталожный номер:GB/T889.1-2000
Комплект:8
Примечание:
0 ₽
шт
№ на схеме:23
Наименование:Fitting-grease M10X1 90
Каталожный номер:JB/T7940.2-95
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:24
Наименование:Cap
Каталожный номер:B80A070000001
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:25
Наименование:Cable
Каталожный номер:B80A070502
Комплект:1
Примечание:
