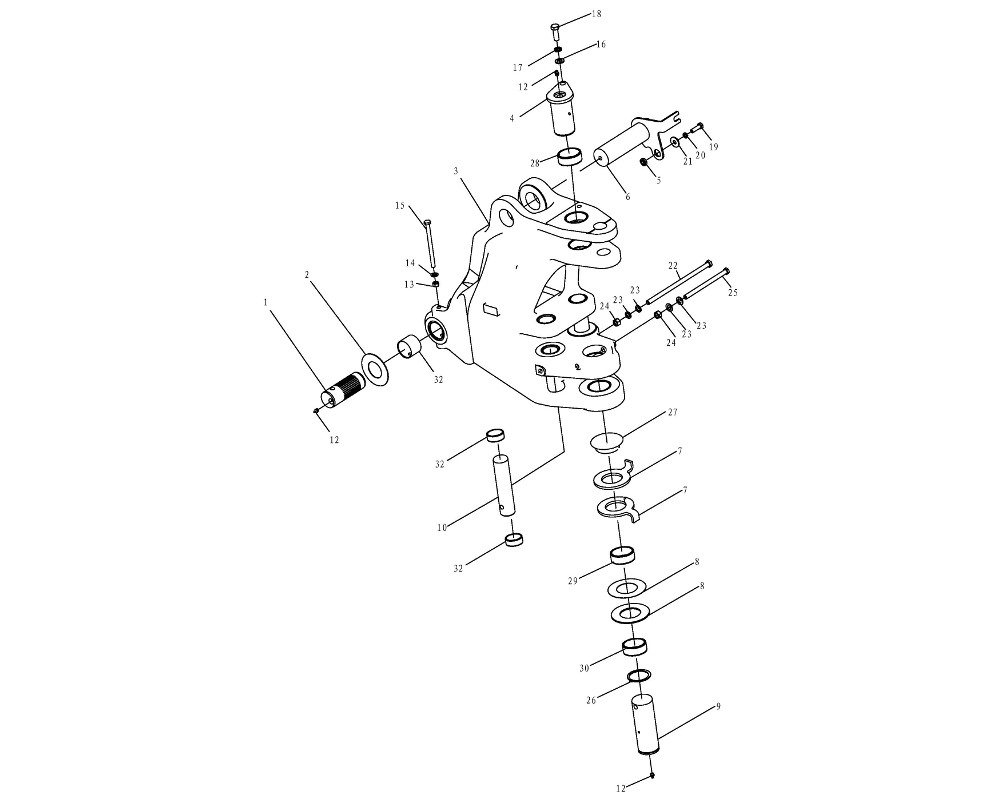

B80B07 Frame I

← B80B06 Rear Axle Shaft Assembly B80B07 Frame II →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Pin

Каталожный номер:B80A070100005

Комплект:2

Примечание:

№ на схеме:2

Наименование:Shim

Каталожный номер:B80A140000018

Комплект:3

Примечание:

№ на схеме:3

Наименование:Frame as-swing

Каталожный номер:B80A070100001

Комплект:1

Примечание:

№ на схеме:4

Наименование:Pin

Каталожный номер:B80A070102

Комплект:1

Примечание:

№ на схеме:5

Наименование:Washer

Каталожный номер:B80A070100011

Комплект:1

Примечание:

№ на схеме:6

Наименование:Pin

Каталожный номер:B80A070101

Комплект:1

Примечание:

№ на схеме:7

Наименование:Washer

Каталожный номер:B80A070100002

Комплект:2

Примечание:

№ на схеме:8

Наименование:Washer

Каталожный номер:B80A070100003

Комплект:4

Примечание:

№ на схеме:9

Наименование:Pin

Каталожный номер:B80A070100015

Комплект:1

Примечание:

№ на схеме:10

Наименование:Pin

Каталожный номер:B80A070100010

Комплект:2

Примечание:

№ на схеме:12

Наименование:Fitting-grease M10X1

Каталожный номер:JB/T7940.1-95

Комплект:4

Примечание:

№ на схеме:13

Наименование:M12 Locknut 12

Каталожный номер:GB/T889.1-2000

Комплект:2

Примечание:

№ на схеме:14

Наименование:Washer 12

Каталожный номер:GB/T848-2002

Комплект:4

Примечание:

№ на схеме:15

Наименование:Bolt M12X170

Каталожный номер:GB/T5782-2000

Комплект:2

Примечание:

№ на схеме:16

Наименование:Washer 16

Каталожный номер:GB/T97.1-2000

Комплект:1

Примечание:

№ на схеме:17

Наименование:Washer 16

Каталожный номер:GB/T93-87

Комплект:1

Примечание:

№ на схеме:18

Наименование:Bolt M16X45

Каталожный номер:GB/T5783-2000

Комплект:1

Примечание:

№ на схеме:19

Наименование:Bolt M12X40

Каталожный номер:GB/T5783-2000

Комплект:1

Примечание:

№ на схеме:20

Наименование:Washer 12

Каталожный номер:GB/T93-87

Комплект:1

Примечание:

№ на схеме:21

Наименование:Washer 12

Каталожный номер:GB/T96.1-2002

Комплект:1

Примечание:

№ на схеме:22

Наименование:Bolt M14X305

Каталожный номер:GB/T5782-2000

Комплект:1

Примечание:

№ на схеме:23

Наименование:Washer 14

Каталожный номер:GB/T848-2002

Комплект:4

Примечание:

№ на схеме:24

Наименование:M14 Locknut 14

Каталожный номер:GB/T889.1-2000

Комплект:2

Примечание:

№ на схеме:25

Наименование:Bolt M14X205

Каталожный номер:GB/T5782-2000

Комплект:1

Примечание:

№ на схеме:26

Наименование:70 Retaining

Каталожный номер:GB/T894.1-1986

Комплект:1

Примечание:

№ на схеме:27

Наименование:Lip

Каталожный номер:B80A070000020

Комплект:1

Примечание:

№ на схеме:28

Наименование:Bearing-sleeve

Каталожный номер:B80A070000007

Комплект:2

Примечание:

№ на схеме:29

Наименование:Bearing-sleeve

Каталожный номер:B80A070100019

Комплект:1

Примечание:

№ на схеме:30

Наименование:Bearing-sleeve

Каталожный номер:B80A070100014

Комплект:1

Примечание:

№ на схеме:31

Наименование:Bearing-sleeve

Каталожный номер:B80A070100010

Комплект:2

Примечание:

№ на схеме:32

Наименование:Bearing-sleeve

Каталожный номер:B80A070100004

Комплект:4

Примечание:
