B80A17 Air-conditioner System

B80A17 Air-conditioner System

← B80A17 Air-conditioner System Engine Assembly →

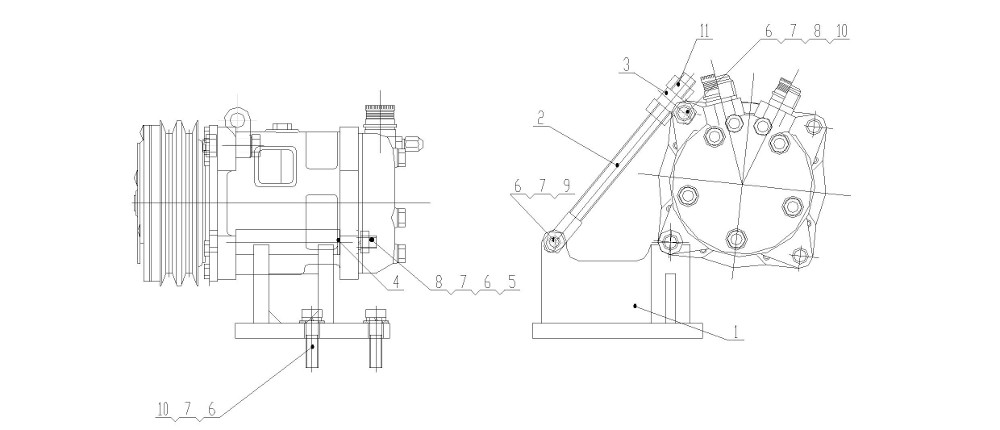

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Bracket
Каталожный номер:B80A170101
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:Adjustive screw
Каталожный номер:B80A170100001
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:Adjustive seat
Каталожный номер:Z35G130501003
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:Washer
Каталожный номер:Z40F130501002T2
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:Bolt M10X130
Каталожный номер:GB/T 31.1-1988
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:Washer 10
Каталожный номер:GB/T 93-1987
Комплект:6
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:Washer 10
Каталожный номер:GB/T 95-2002
Комплект:6
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:Nut M10
Каталожный номер:GB/T 6170-2000
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:Bolt M10X25
Каталожный номер:GB/T5783-2000
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:Bolt M10X35
Каталожный номер:GB/T 5783-2000
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:Nut M12
Каталожный номер:GB/T 6170-2000
Комплект:2
Примечание:
