Z50E.4.1 сборка выходного вала коробки предач

← Z50E.4F блок коробки скоростей и ее принадлежности Z50E.4.2 сборка второй и третьей передачи →

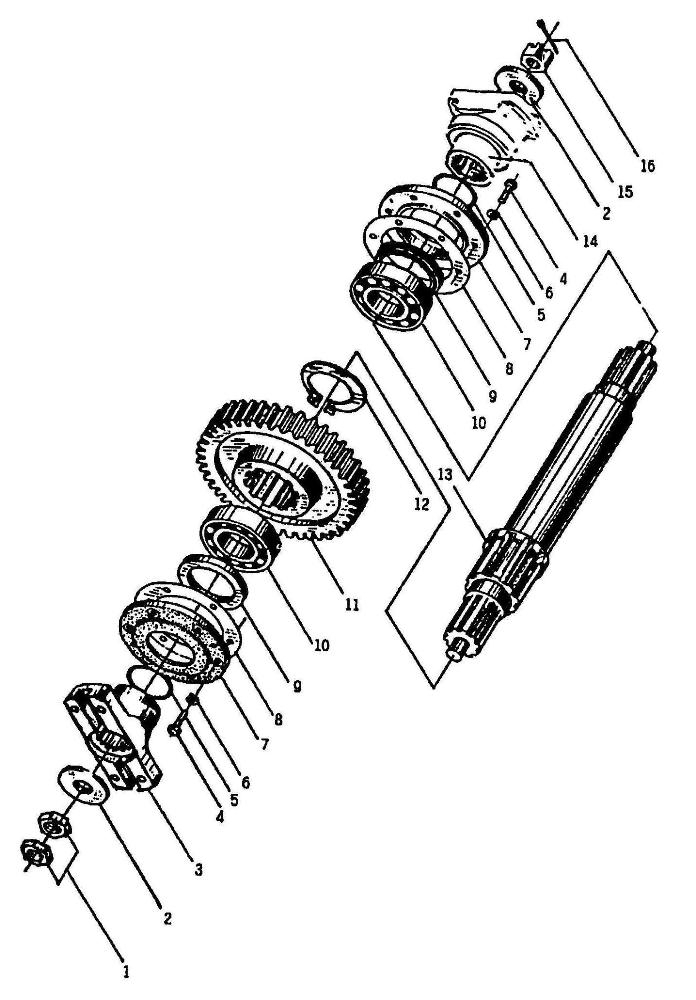

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:шестигранная тонкая гайка M24x1.5

Каталожный номер:JB/ZQ3749-86

Комплект:2

Примечание:

№ на схеме:2

Наименование:шайба

Каталожный номер:Z50B.4.1-6

Комплект:2

Примечание:

№ на схеме:3

Наименование:передний фланец

Каталожный номер:Z50B.4.1A-1

Комплект:1

Примечание:

№ на схеме:4

Наименование:болт M10x30 ZnD

Каталожный номер:GB5781-86

Комплект:12

Примечание:

№ на схеме:5

Наименование:О-образное уплотнительное кольцо 65x5.7

Каталожный номер:GB1235-76

Комплект:2

Примечание:

№ на схеме:6

Наименование:Шайба 10

Каталожный номер:GB93-87

Комплект:12

Примечание:

№ на схеме:7

Наименование:Крышка подшипника

Каталожный номер:Z50B.4.1-2

Комплект:2

Примечание:

№ на схеме:8

Наименование:Целлюлозная прокладка

Каталожный номер:Z50B.4.1-3

Комплект:2

Примечание:

№ на схеме:9

Наименование:Сальник FB75x100x12B

Каталожный номер:GB9877.1-98

Комплект:2

Примечание:

№ на схеме:10

Наименование:Подшипник 7512

Каталожный номер:GB297-89

Комплект:2

Примечание:

№ на схеме:11

Наименование:Шестерня выходного вала

Каталожный номер:Z50E.4.1-1L

Комплект:1

Примечание:

№ на схеме:12

Наименование:Упорное кольцо 82

Каталожный номер:GB894.1-86

Комплект:1

Примечание:

№ на схеме:13

Наименование:масляный вал

Каталожный номер:Z50B.4.1A-2

Комплект:1

Примечание:

№ на схеме:14

Наименование:задний фланец

Каталожный номер:Z50E.4E.1-5

Комплект:1

Примечание:

№ на схеме:15

Наименование:гайка M24x1.5

Каталожный номер:GB9459-86

Комплект:1

Примечание:

№ на схеме:16

Наименование:Шплинт 5x45

Каталожный номер:GB91-86

Комплект:1

Примечание:
