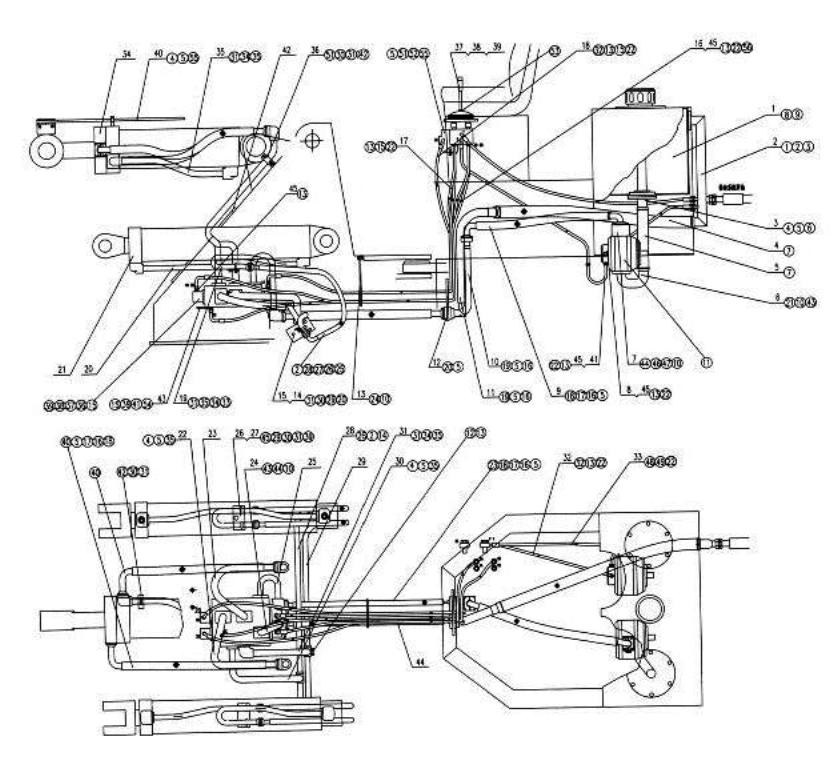

Z50E.34F Рабочая гидросистема
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
№ на схеме:(52)
Каталожный номер:B-G061760-00002
Комплект:2
Примечание:
№ на схеме:(51)
Каталожный номер:W-07-00055
Комплект:1
Примечание:
№ на схеме:(50)
Каталожный номер:B-G057830-00003
Комплект:8
Примечание:
№ на схеме:(48)
Каталожный номер:B-J009990-00005
Комплект:1
Примечание:
№ на схеме:(47)
Каталожный номер:B-G057820-00028
Комплект:4
Примечание:
№ на схеме:(46)
Каталожный номер:B-Q020140-00004
Комплект:2
Примечание:
№ на схеме:(45)
Каталожный номер:B-G057820-00043
Комплект:2
Примечание:
№ на схеме:(44)
Каталожный номер:B-Q020710-00077
Комплект:4
Примечание:
№ на схеме:(43)
Каталожный номер:B-G057830-00034
Комплект:12
Примечание:
№ на схеме:(42)
Каталожный номер:B-Q020120-00004
Комплект:3
Примечание:
№ на схеме:(40)
Каталожный номер:B-Q020160-00003
Комплект:2
Примечание:
№ на схеме:(38)
Каталожный номер:B-G057820-00035
Комплект:2
Примечание:
№ на схеме:(37)
Каталожный номер:B-G057820-00033
Комплект:1
Примечание:
№ на схеме:(36)
Каталожный номер:W-07-00083
Комплект:1
Примечание:
№ на схеме:(35)
Каталожный номер:B-Q020710-00065
Комплект:9
Примечание:
№ на схеме:(34)
Каталожный номер:B-G057820-00017
Комплект:16
Примечание:
№ на схеме:(33)
Каталожный номер:B-G057820-00014
Комплект:8
Примечание:
№ на схеме:(32)
Каталожный номер:B-J009990-00003
Комплект:3
Примечание:
№ на схеме:(30)
Каталожный номер:B-G061760-00001
Комплект:22
Примечание:
№ на схеме:(29)
Каталожный номер:B-Q020120-00003
Комплект:8
Примечание:
№ на схеме:(28)
Каталожный номер:B-Q020710-00049
Комплект:8
Примечание:
№ на схеме:(27)
Каталожный номер:B-Q020140-00001
Комплект:16
Примечание:
№ на схеме:(26)
Каталожный номер:B-G057830-00145
Комплект:40
Примечание:
№ на схеме:(25)
Каталожный номер:B-Q020160-00008
Комплект:4
Примечание:
№ на схеме:(24)
Каталожный номер:B-Q057830-00030
Комплект:2
Примечание:
№ на схеме:(23)
Каталожный номер:B-Q020190-00013
Комплект:1
Примечание:
№ на схеме:(22)
Каталожный номер:B-Q020710-00006
Комплект:14
Примечание:
№ на схеме:(21)
Каталожный номер:B-Q020710-00082
Комплект:1
Примечание:
№ на схеме:(20)
Каталожный номер:B-G057830-00006
Комплект:11
Примечание:
№ на схеме:(19)
Каталожный номер:B-Q020710-00071
Комплект:2
Примечание:
№ на схеме:(18)
Каталожный номер:B-Q020140-00003
Комплект:18
Примечание:
№ на схеме:(17)
Каталожный номер:B-Q020710-00066
Комплект:9
Примечание:
№ на схеме:(16)
Каталожный номер:B-G057830-00009
Комплект:44
Примечание:
№ на схеме:(14)
Каталожный номер:B-Q020710-00057
Комплект:2
Примечание:
№ на схеме:(11)
Каталожный номер:W-01-00021
Комплект:1
Примечание:
№ на схеме:(7)
Каталожный номер:B-J088700-00018
Комплект:8
Примечание:
№ на схеме:(6)
Каталожный номер:B-Q020710-00099
Комплект:1
Примечание:
№ на схеме:(4)
Каталожный номер:B-G057830-00010
Комплект:26
Примечание:
№ на схеме:(3)
Каталожный номер:B-Q020710-00085
Комплект:1
Примечание:
№ на схеме:2
Каталожный номер:Z50E.34.2
Комплект:1
Примечание:
№ на схеме:3
Каталожный номер:Z50E.14N.3
Комплект:1
Примечание:
№ на схеме:4
Каталожный номер:Z50E.14-1
Комплект:1
Примечание:
№ на схеме:5
Каталожный номер:Z30.14-8
Комплект:1
Примечание:
№ на схеме:6
Каталожный номер:Z50E.14N.4
Комплект:1
Примечание:
№ на схеме:8
Каталожный номер:Z50E.14N.5
Комплект:1
Примечание:
№ на схеме:16
Каталожный номер:Z50E.14U.4
Комплект:2
Примечание:
№ на схеме:17
Каталожный номер:Z50E.14U.5
Комплект:2
Примечание:
№ на схеме:18
Каталожный номер:Z50E.14U.6
Комплект:1
Примечание:
№ на схеме:24
Каталожный номер:Z50E.14.13
Комплект:1
Примечание:
№ на схеме:25
Каталожный номер:Z50E.14.14
Комплект:1
Примечание:
№ на схеме:32
Каталожный номер:Z50E.14N.6
Комплект:1
Примечание:
№ на схеме:33
Каталожный номер:Z50E.14.20
Комплект:1
Примечание:
№ на схеме:37
Каталожный номер:Z50E.14-4
Комплект:1
Примечание:
№ на схеме:39
Каталожный номер:Z50E.14-5
Комплект:1
Примечание:
