Z50B.31.G1 Универсальный зажим

Z50B.31.G1 Универсальный зажим

← Z50E.18 Электросистема (Соединительная электросхема) Z50E.10B гидравлическая поворотная система →

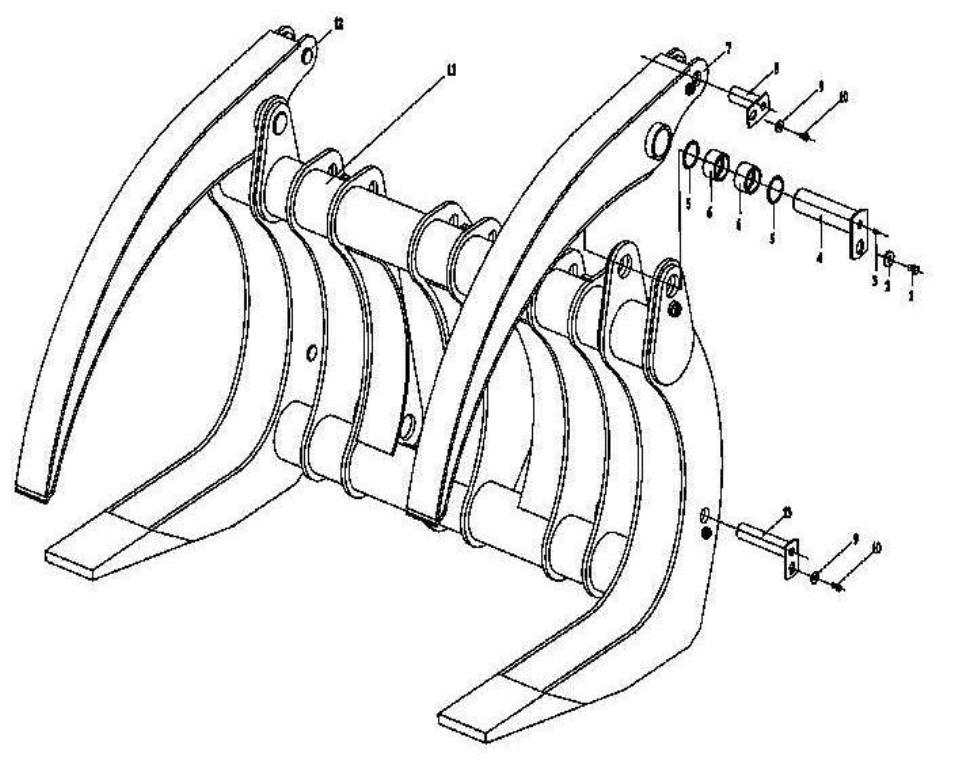

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:болт M16x25 ZnD
Каталожный номер:B-G057830-00064
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:шайба 16
Каталожный номер:B-Q01201E-00004
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:Масленка M10x1
Каталожный номер:B-J07940A-00001
Комплект:6
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:Палец 75x290A
Каталожный номер:Z50B.31.G1.4
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:Внутреннее пылезащитное кольцо 90
Каталожный номер:B-Q01201B-00008
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:Втулка 75x55A
Каталожный номер:Z50B.31.G1.1
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:левая верхняя ножка
Каталожный номер:Z50F.31.G2.1A
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:Палец 50x145A
Каталожный номер:Z50B.31.G1.3
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:шайба 12
Каталожный номер:B-Q01201E-00002
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:болт M12x16 ZnD
Каталожный номер:B-G057830-00025
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:нижняя ножка
Каталожный номер:Z50B.31.G1.1
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:правая нижняя ножка
Каталожный номер:Z50F.31.G2.1
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:Палец 50x245A
Каталожный номер:Z50B.31.G1.5
Комплект:2
Примечание:
