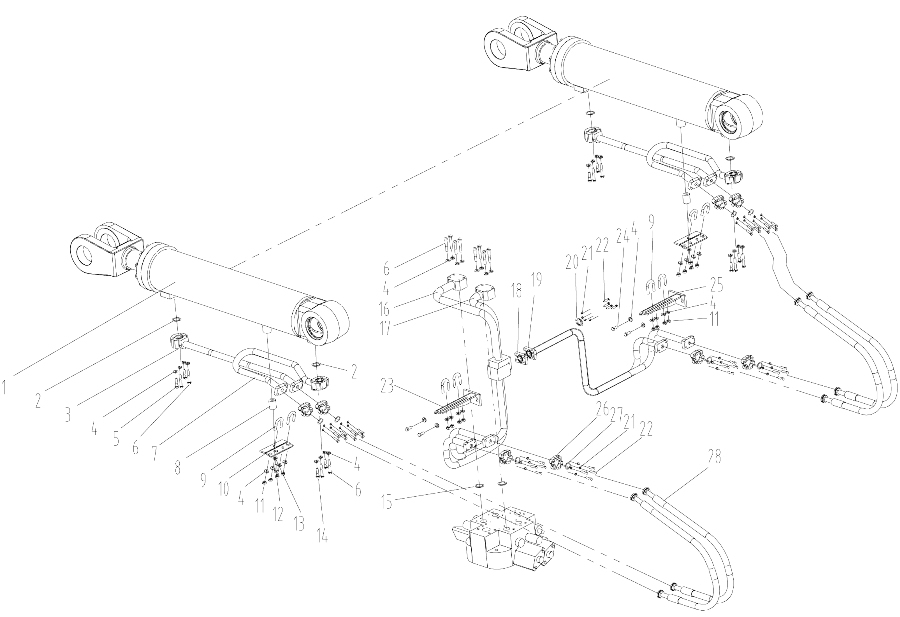

Z50G.14T Hydraulic System 2

← Z50G.14T Hydraulic System 1 Z50G.14T Hydraulic System 3 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Boom Cylinder

Каталожный номер:Z50G.34.1

Комплект:2

Примечание:

№ на схеме:2

Наименование:O-ring 41x3.5

Каталожный номер:B-Q020710-00065

Комплект:4

Примечание:

№ на схеме:3

Наименование:Oil tube

Каталожный номер:Z50G.14.16

Комплект:2

Примечание:

№ на схеме:4

Наименование:Washer 10

Каталожный номер:B-Q020490-00001

Комплект:46

Примечание:

№ на схеме:5

Наименование:Bolt M10x35-10.9ZnD

Каталожный номер:B-G057830-00011

Комплект:2

Примечание:

№ на схеме:6

Наименование:Bolt M10x60-10.9ZnD

Каталожный номер:B-G057820-00017

Комплект:16

Примечание:

№ на схеме:7

Наименование:Oil tube

Каталожный номер:Z50B.14.23

Комплект:2

Примечание:

№ на схеме:8

Наименование:Clamp

Каталожный номер:Z50B.14-4

Комплект:2

Примечание:

№ на схеме:9

Наименование:U-pipe clamp A28

Каталожный номер:B-Q020120-00003

Комплект:8

Примечание:

№ на схеме:10

Наименование:Plate

Каталожный номер:Z50B.14-3

Комплект:2

Примечание:

№ на схеме:11

Наименование:Nut M10x1.25ZnD

Каталожный номер:B-G061760-00001

Комплект:16

Примечание:

№ на схеме:12

Наименование:Bolt M12x55ZnD

Каталожный номер:B-G057830-00047

Комплект:2

Примечание:

№ на схеме:13

Наименование:Washer 12

Каталожный номер:B-Q020490-00003

Комплект:2

Примечание:

№ на схеме:14

Наименование:Bolt M10x50-10.9ZnD

Каталожный номер:B-G057820-00014

Комплект:4

Примечание:

№ на схеме:15

Наименование:O-ring 48x3.5

Каталожный номер:B-Q020710-00071

Комплект:2

Примечание:

№ на схеме:16

Наименование:Oil tube

Каталожный номер:Z50G.14.21

Комплект:1

Примечание:

№ на схеме:17

Наименование:Oil tube

Каталожный номер:Z50G.14.22

Комплект:1

Примечание:

№ на схеме:18

Наименование:Oil tube

Каталожный номер:Z50G.14.12

Комплект:1

Примечание:

№ на схеме:19

Наименование:Oil tube

Каталожный номер:Z50G.14.11

Комплект:1

Примечание:

№ на схеме:20

Наименование:O-ring 36x3.5

Каталожный номер:B-Q020710-00057

Комплект:2

Примечание:

№ на схеме:21

Наименование:Washer 8

Каталожный номер:B-G000930-00017

Комплект:8

Примечание:

№ на схеме:22

Наименование:Bolt M8x30-10.9ZnD

Каталожный номер:B-G057830-00145

Комплект:24

Примечание:

№ на схеме:23

Наименование:Plate

Каталожный номер:Z50G.14.9

Комплект:1

Примечание:

№ на схеме:24

Наименование:Bolt M10x25ZnD

Каталожный номер:B-G057830-00006

Комплект:4

Примечание:

№ на схеме:25

Наименование:Plate

Каталожный номер:Z50G.14.10

Комплект:1

Примечание:

№ на схеме:26

Наименование:Separated flange AФ32.6/35

Каталожный номер:B-Q020140-00001

Комплект:16

Примечание:

№ на схеме:27

Наименование:O-ring 2-214N552-90

Каталожный номер:W-15-00107

Комплект:8

Примечание:

№ на схеме:28

Наименование:Hose

Каталожный номер:W-16-00137

Комплект:4

Примечание:
