Z50E.5L Front Drive Shaft 2

← Z50E.5L Front Drive Shaft 1 Z50H.6A Front Axle →

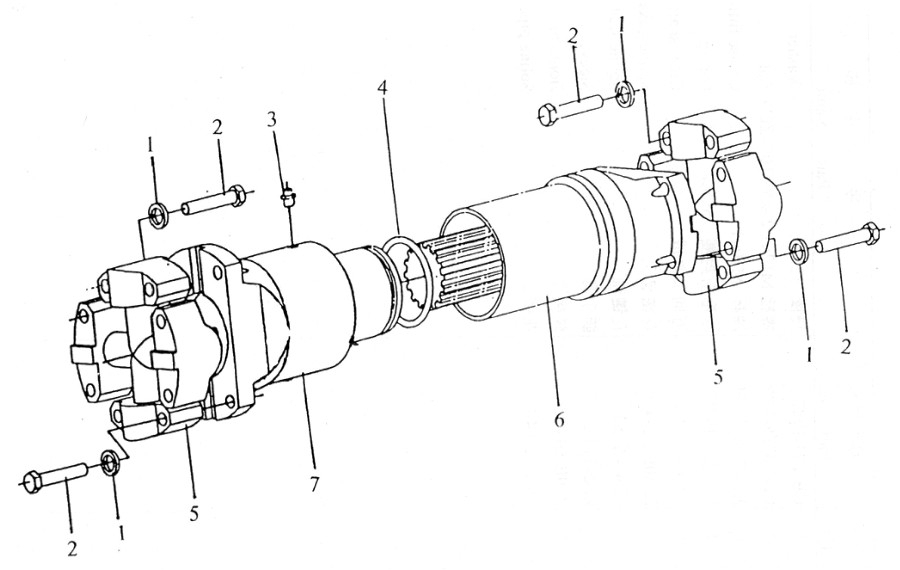

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:

Наименование:Spline pipe

Каталожный номер:Z5G.1.2-04-01

Комплект:1

Примечание:

№ на схеме:

Наименование:Sleeve

Каталожный номер:Z5G(1).1.2

Комплект:1

Примечание:

№ на схеме:

Наименование:Spline shaft

Каталожный номер:Z3.4.4A-2-1

Комплект:1

Примечание:

№ на схеме:1

Наименование:Washer 12

Каталожный номер:B-G000930-00003

Комплект:12

Примечание:

№ на схеме:2

Наименование:Bolt M12X1.25X55-10.9 ZnD

Каталожный номер:B-G057850-00003

Комплект:12

Примечание:

№ на схеме:3

Наименование:Crease fitting M10X1

Каталожный номер:B-J07940A-00001

Комплект:1

Примечание:

№ на схеме:4

Наименование:O-ring 75X5.7

Каталожный номер:B-Q020710-00095

Комплект:1

Примечание:

№ на схеме:5

Наименование:Cross shaft ass,y

Каталожный номер:T160A

Комплект:2

Примечание:

№ на схеме:6

Наименование:Spline yoke

Каталожный номер:ZL50E.3.3-4-1

Комплект:1

Примечание:

№ на схеме:7

Наименование:Joint yoke

Каталожный номер:Z50B.5B-4-2

Комплект:1

Примечание:
