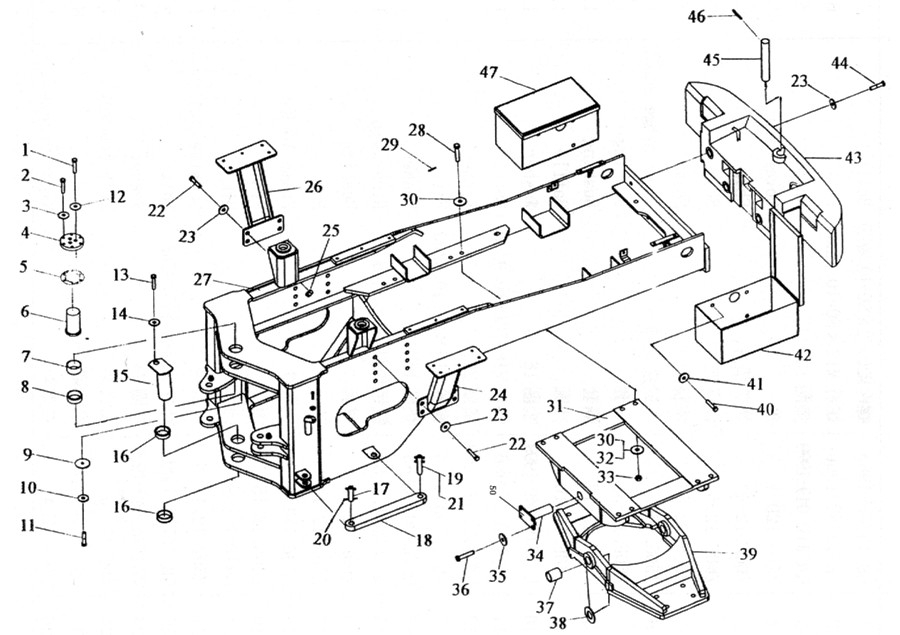

Z50H.12C Frame Ass.y 2

← Z50H.12C Frame Ass.y 1 Z50G.14T Hydraulic System 1 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Bolt M20*2*90-10.9ZnD

Каталожный номер:B-G057850-00064

Комплект:3

Примечание:

№ на схеме:2

Наименование:Bolt M12*50-10.9ZnD

Каталожный номер:B-G057820-00040

Комплект:6

Примечание:

№ на схеме:3

Наименование:Washer 12

Каталожный номер:B-Q020490-00003

Комплект:6

Примечание:

№ на схеме:4

Наименование:Cover board

Каталожный номер:Z50G.12D-1

Комплект:1

Примечание:

№ на схеме:5

Наименование:Shim

Каталожный номер:Z60F.12-4

Комплект:10

Примечание:

№ на схеме:6

Наименование:Shim

Каталожный номер:Z60F.12-5

Комплект:2

Примечание:

№ на схеме:7

Наименование:Shim

Каталожный номер:Z60F.12-6

Комплект:4

Примечание:

№ на схеме:8

Наименование:Upper hinge shaft

Каталожный номер:Z50G.12D-5

Комплект:1

Примечание:

№ на схеме:9

Наименование:Bushing

Каталожный номер:Z60F.12-3

Комплект:1

Примечание:

№ на схеме:10

Наименование:Bushing

Каталожный номер:Z60F.12-12

Комплект:1

Примечание:

№ на схеме:11

Наименование:Baffle

Каталожный номер:Z60F.12-10

Комплект:1

Примечание:

№ на схеме:12

Наименование:Washer 16

Каталожный номер:B-Q020490-00007

Комплект:1

Примечание:

№ на схеме:13

Наименование:Bolt M16*30-10.9ZnD

Каталожный номер:B-G057830-00067

Комплект:1

Примечание:

№ на схеме:14

Наименование:Washer 20

Каталожный номер:B-Q020490-00011

Комплект:3

Примечание:

№ на схеме:15

Наименование:Bolt M16*25-10.9ZnD

Каталожный номер:B-G057830-00065

Комплект:1

Примечание:

№ на схеме:16

Наименование:Washer 16

Каталожный номер:B-Q01201E-00003

Комплект:1

Примечание:

№ на схеме:17

Наименование:Hinge pin 90*224B

Каталожный номер:B-Q01201F-00034

Комплект:1

Примечание:

№ на схеме:18

Наименование:Bushing

Каталожный номер:Z60F.12-13

Комплект:2

Примечание:

№ на схеме:19

Наименование:Pin

Каталожный номер:Z50B.12.14

Комплект:1

Примечание:

№ на схеме:20

Наименование:Frame lock

Каталожный номер:Z50B.12A.3

Комплект:1

Примечание:

№ на схеме:21

Наименование:Pin

Каталожный номер:Z50B.12.15

Комплект:1

Примечание:

№ на схеме:22

Наименование:Pin 10*60

Каталожный номер:B-G000910-00008

Комплект:1

Примечание:

№ на схеме:23

Наименование:Locking pin

Каталожный номер:Z50B.12.16

Комплект:1

Примечание:

№ на схеме:24

Наименование:Bolt M24*180-10.9ZnD

Каталожный номер:B-G057820-00225

Комплект:8

Примечание:

№ на схеме:25

Наименование:Washer 24

Каталожный номер:B-Q020490-00015

Комплект:14

Примечание:

№ на схеме:26

Наименование:Left bracket

Каталожный номер:Z50G.12A.2

Комплект:1

Примечание:

№ на схеме:27

Наименование:Nut M24ZnD

Каталожный номер:B-G061700-00023

Комплект:8

Примечание:

№ на схеме:28

Наименование:Right bracket

Каталожный номер:Z50G.12A.3

Комплект:1

Примечание:

№ на схеме:29

Наименование:Rear frame

Каталожный номер:957.12.1

Комплект:1

Примечание:

№ на схеме:30

Наименование:Bolt

Каталожный номер:Z50B.12-8

Комплект:8

Примечание:

№ на схеме:31

Наименование:Pin 5*45ZnD

Каталожный номер:B-G000910-00049

Комплект:8

Примечание:

№ на схеме:32

Наименование:Washer 24-300HV

Каталожный номер:B-G008480-00007

Комплект:16

Примечание:

№ на схеме:33

Наименование:Upper balance frame

Каталожный номер:Z50B.12.6

Комплект:1

Примечание:

№ на схеме:34

Наименование:Washer 24

Каталожный номер:B-G000930-00010

Комплект:8

Примечание:

№ на схеме:35

Наименование:Nut M24ZnD

Каталожный номер:B-G061780-00008

Комплект:8

Примечание:

№ на схеме:36

Наименование:Pin

Каталожный номер:Z50E.32-1

Комплект:2

Примечание:

№ на схеме:37

Наименование:Washer 12

Каталожный номер:B-G000930-00003

Комплект:8

Примечание:

№ на схеме:38

Наименование:Bolt M2*25ZnD

Каталожный номер:B-G057830-00030

Комплект:8

Примечание:

№ на схеме:39

Наименование:Bushing

Каталожный номер:Z50B.12-10

Комплект:2

Примечание:

№ на схеме:40

Наименование:Washer

Каталожный номер:Z50B.12-7

Комплект:2

Примечание:

№ на схеме:41

Наименование:Lower balance frame

Каталожный номер:Z50G.12D.4

Комплект:1

Примечание:

№ на схеме:42

Наименование:Bolt M20*55ZnD

Каталожный номер:B-G057830-00100

Комплект:8

Примечание:

№ на схеме:43

Наименование:Washer 20

Каталожный номер:B-Q020490-00011

Комплект:8

Примечание:

№ на схеме:44

Наименование:Left battery

Каталожный номер:Z50E.12F.5B

Комплект:1

Примечание:

№ на схеме:45

Наименование:Balance weight

Каталожный номер:Z50G.12B.3A

Комплект:1

Примечание:

№ на схеме:46

Наименование:Bolt M24*90-10.9ZnD

Каталожный номер:B-G057820-00153

Комплект:5

Примечание:

№ на схеме:47

Наименование:Pin

Каталожный номер:Z50B.12-12

Комплект:1

Примечание:

№ на схеме:48

Наименование:Locking pin

Каталожный номер:Z50B.12.17

Комплект:1

Примечание:

№ на схеме:49

Наименование:Right battery box

Каталожный номер:Z50E.12F.6B

Комплект:1

Примечание:

№ на схеме:50

Наименование:Plate

Каталожный номер:Z50E.32-2

Комплект:2

Примечание:
