Z50H.4.7 Clutch Valve Ass’y

Z50H.4.7 Clutch Valve Ass’y

← Z50H.4.6 Forward And Reverse Clutch Ass，y Z50H.4.7.1 Distributing Valve Ass，y →

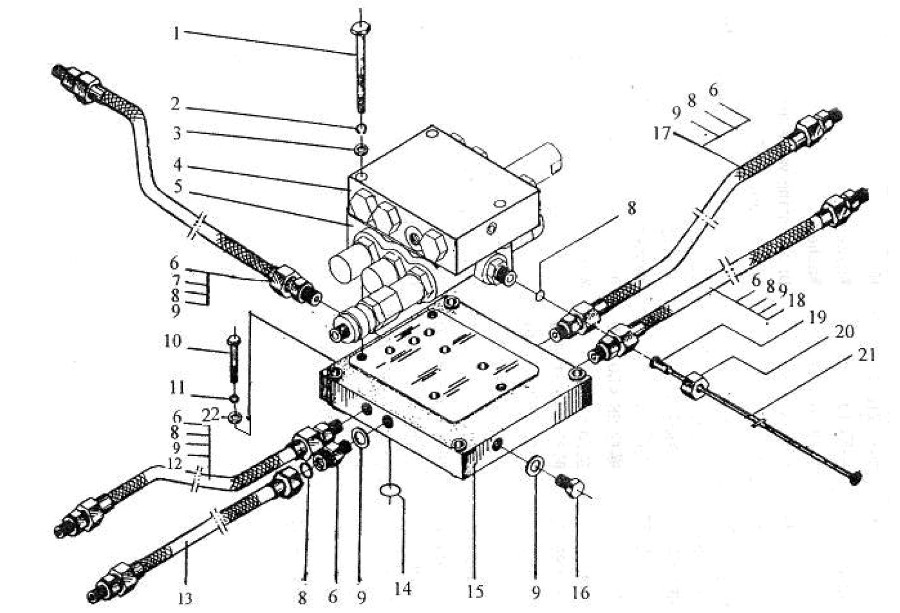

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Bolt M10X110 ZnD
Каталожный номер:B-G057820-00003
Комплект:3
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:Washer 10
Каталожный номер:B-G000930-00001
Комплект:3
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:Washer 10 ZnD
Каталожный номер:B-G00097B-00002
Комплект:3
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:Distributing valve ass’y
Каталожный номер:Z50H.4.7.1
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:Clutch valve ass’y
Каталожный номер:Z30.4.13
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:Joint body
Каталожный номер:Z50E.4F.2-1
Комплект:10
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:Oil pipe 8I-800
Каталожный номер:B-Q020750-00107
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:O-ring 11X1.9
Каталожный номер:B-Q020710-00008
Комплект:11
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:Washer 16
Каталожный номер:B-J010020-00004
Комплект:12
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:Bolt M8X50 ZnD
Каталожный номер:B-G057820-00162
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:Washer 8
Каталожный номер:B-G000930-00017
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:Oil pipe 8I-510
Каталожный номер:B-Q020750-00099
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:Oil pipe 8I-540
Каталожный номер:B-Q020750-00101
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:14
Наименование:O-ring 35X3.1
Каталожный номер:B-Q020710-00113
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:15
Наименование:Bottom plate
Каталожный номер:Z50E.4F.1-1
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:16
Наименование:Plug M16X1.5 ZnD
Каталожный номер:B-J010000-00003
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:17
Наименование:Oil pipe 8I-510
Каталожный номер:B-Q020750-00099
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:18
Наименование:Oil pipe 8I-400
Каталожный номер:B-Q020750-00095
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:19
Наименование:Joint pipe 10
Каталожный номер:B-J020990-00001
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:20
Наименование:Nut M16X1.5
Каталожный номер:B-J009810-00002
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:21
Наименование:Copper pipe
Каталожный номер:Z50B.4.12.1-1
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:22
Наименование:Washer 8ZnD
Каталожный номер:B-G00097B-00023
Комплект:4
Примечание:
