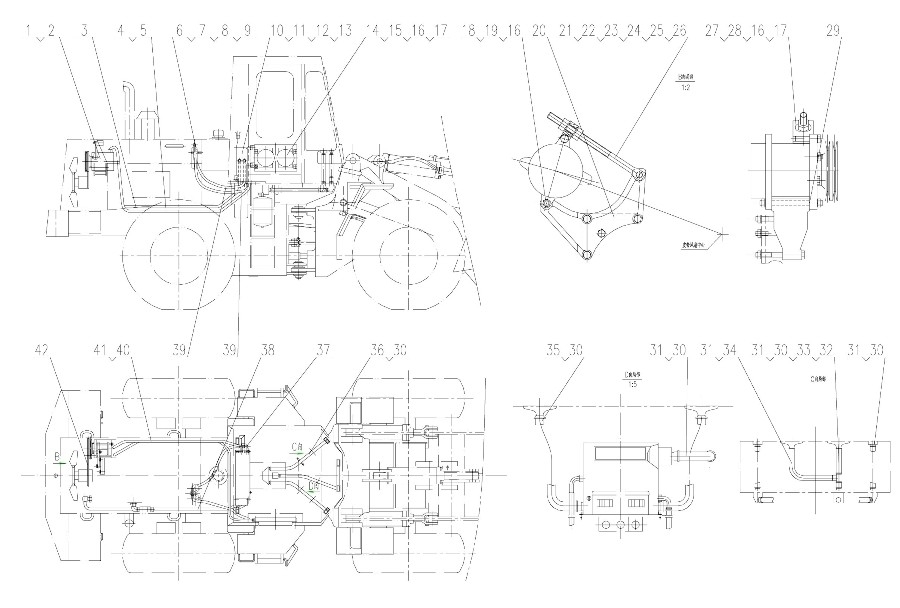

Z50E.21D Air Condition System

← 957.18A Electrical System Z50G.1D Engine System →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:compressor

Каталожный номер:SE-5H14 24

Комплект:1

Примечание:

№ на схеме:2

Наименование:Air-condition BKG-08A

Каталожный номер:W-08-00040

Комплект:1

Примечание:

№ на схеме:3

Наименование:tube L=3200

Каталожный номер:T0310206

Комплект:1

Примечание:

№ на схеме:4

Наименование:Tube L=3100

Каталожный номер:T0310015

Комплект:1

Примечание:

№ на схеме:5

Наименование:hoop 90

Каталожный номер:B-Q020020-00004

Комплект:8

Примечание:

№ на схеме:6

Наименование:oil storage

Каталожный номер:T0520048

Комплект:1

Примечание:

№ на схеме:7

Наименование:Bolt M6X12ZnD

Каталожный номер:B-G057830-00128

Комплект:2

Примечание:

№ на схеме:8

Наименование:Washer 6

Каталожный номер:B-G000930-00015

Комплект:2

Примечание:

№ на схеме:9

Наименование:Washer 6ZnD

Каталожный номер:B-G00097B-00021

Комплект:2

Примечание:

№ на схеме:10

Наименование:evaporator

Каталожный номер:T0100042

Комплект:1

Примечание:

№ на схеме:11

Наименование:Washer M12X25ZnD

Каталожный номер:B-G057830-00030

Комплект:4

Примечание:

№ на схеме:12

Наименование:Washer 12

Каталожный номер:B-G000930-00003

Комплект:4

Примечание:

№ на схеме:13

Наименование:condensator 12ZnD

Каталожный номер:B-G00097B-00004

Комплект:4

Примечание:

№ на схеме:14

Наименование:T0200001

Каталожный номер:T0200001

Комплект:1

Примечание:

№ на схеме:15

Наименование:Washer M10X30ZnD

Каталожный номер:B-G057830-00010

Комплект:4

Примечание:

№ на схеме:16

Наименование:Washer 10

Каталожный номер:B-G000930-00001

Комплект:7

Примечание:

№ на схеме:17

Наименование:condensator 10ZnD

Каталожный номер:B-G00097B-00002

Комплект:5

Примечание:

№ на схеме:18

Наименование:Bolt

Каталожный номер:Z50E.21G-3

Комплект:1

Примечание:

№ на схеме:19

Наименование:Nut 10ZnD

Каталожный номер:B-G061700-00003

Комплект:2

Примечание:

№ на схеме:20

Наименование:bracket

Каталожный номер:Z50E.21D-1

Комплект:1

Примечание:

№ на схеме:21

Наименование:screw

Каталожный номер:Z50E.21D-2

Комплект:1

Примечание:

№ на схеме:22

Наименование:Washer M16X45ZnD

Каталожный номер:B-G057830-00076

Комплект:1

Примечание:

№ на схеме:23

Наименование:Washer 16ZnD

Каталожный номер:B-G00097B-00008

Комплект:1

Примечание:

№ на схеме:24

Наименование:condensator 16

Каталожный номер:B-G000930-00006

Комплект:1

Примечание:

№ на схеме:25

Наименование:condensator 14

Каталожный номер:B-Q020490-00005

Комплект:2

Примечание:

№ на схеме:26

Наименование:Nut 14ZnD

Каталожный номер:B-G061700-00010

Комплект:2

Примечание:

№ на схеме:27

Наименование:board

Каталожный номер:Z50E.21D-3

Комплект:1

Примечание:

№ на схеме:28

Наименование:Washer M10X50ZnD

Каталожный номер:B-G057830-00018

Комплект:1

Примечание:

№ на схеме:29

Наименование:Washer

Каталожный номер:Z50E.21D-4

Комплект:2

Примечание:

№ на схеме:30

Наименование:pipe line Ф50Х500

Каталожный номер:T0160005

Комплект:4

Примечание:

№ на схеме:31

Наименование:Clamp d60

Каталожный номер:B-J088700-00017

Комплект:22

Примечание:

№ на схеме:32

Наименование:tube

Каталожный номер:Z40E.21F-1

Комплект:1

Примечание:

№ на схеме:33

Наименование:pipe line Ф50Х100

Каталожный номер:T0160006

Комплект:1

Примечание:

№ на схеме:34

Наименование:pipe line Ф50Х750

Каталожный номер:T0160007

Комплект:1

Примечание:

№ на схеме:35

Наименование:pipe line Ф50Х870

Каталожный номер:T0160002

Комплект:2

Примечание:

№ на схеме:36

Наименование:pipe line Ф50Х650

Каталожный номер:T0160009

Комплект:3

Примечание:

№ на схеме:37

Наименование:Outlet loop 36

Каталожный номер:Z30.16.4-16

Комплект:4

Примечание:

№ на схеме:38

Наименование:Hose Ф16х2800

Каталожный номер:Z50E.21D-5

Комплект:1

Примечание:

№ на схеме:39

Наименование:tube

Каталожный номер:T0310206

Комплект:2

Примечание:

№ на схеме:40

Наименование:Hose Ф16х1800

Каталожный номер:Z50E.21D-6

Комплект:1

Примечание:

№ на схеме:41

Наименование:Clamp d25

Каталожный номер:B-J088700-00012

Комплект:4

Примечание:

№ на схеме:42

Наименование:strap A-1345

Каталожный номер:

Комплект:1

Примечание:
