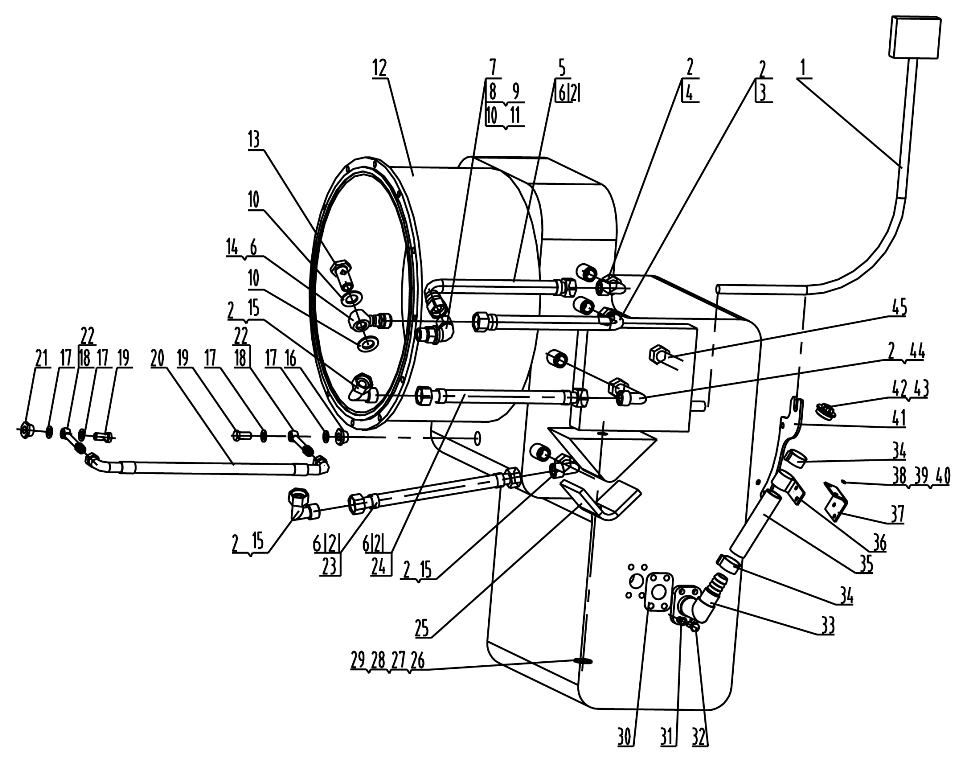

ZL50F.4 Transmission

← Z50B.1.1 Fuel Tank Z30.2.8 Fine Filter →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Joy stick WJ11-50-18-50F5

Каталожный номер:W-03-00129

Комплект:1

Примечание:

№ на схеме:2

Наименование:O-ring 26x2.4

Каталожный номер:B-Q020710-00110

Комплект:6

Примечание:

№ на схеме:3

Наименование:Joint

Каталожный номер:Z50F.4.3.1

Комплект:1

Примечание:

№ на схеме:4

Наименование:Joint

Каталожный номер:Z40H.4.3.1

Комплект:1

Примечание:

№ на схеме:5

Наименование:Joint

Каталожный номер:Z50F.4.2.1

Комплект:1

Примечание:

№ на схеме:6

Наименование:O-ring 24x2.4

Каталожный номер:B-Q020710-00040

Комплект:7

Примечание:

№ на схеме:7

Наименование:Nut M27X2

Каталожный номер:Z30.2.7A-2

Комплект:1

Примечание:

№ на схеме:8

Наименование:Spacer

Каталожный номер:Z30.2.7A-3

Комплект:1

Примечание:

№ на схеме:9

Наименование:Joint

Каталожный номер:Z30.2M.5-1

Комплект:1

Примечание:

№ на схеме:10

Наименование:Spacer 27

Каталожный номер:B-J010020-00009

Комплект:3

Примечание:

№ на схеме:11

Наименование:O-ring 28x3.5

Каталожный номер:B-Q020710-00045

Комплект:1

Примечание:

№ на схеме:12

Наименование:Transmission ZL50-061201

Каталожный номер:W-03-00131

Комплект:1

Примечание:

№ на схеме:13

Наименование:Bolt

Каталожный номер:Z18.14.7.4-1

Комплект:1

Примечание:

№ на схеме:14

Наименование:Joint

Каталожный номер:Z40H.4.4.1

Комплект:1

Примечание:

№ на схеме:15

Наименование:Joint

Каталожный номер:Z40H.4.1.1

Комплект:3

Примечание:

№ на схеме:16

Наименование:Joint

Каталожный номер:Z50F.4.6-3

Комплект:1

Примечание:

№ на схеме:17

Наименование:Spacer 14

Каталожный номер:B-J010020-00003

Комплект:4

Примечание:

№ на схеме:18

Наименование:Joint

Каталожный номер:Z50F.4.6.1

Комплект:2

Примечание:

№ на схеме:19

Наименование:Bolt

Каталожный номер:Z50F.4.6-2

Комплект:2

Примечание:

№ на схеме:20

Наименование:Joint

Каталожный номер:Z50F.4.6.2

Комплект:1

Примечание:

№ на схеме:21

Наименование:Joint

Каталожный номер:Z50F.4.6-1

Комплект:1

Примечание:

№ на схеме:22

Наименование:O-ring 11x1.9

Каталожный номер:B-Q020710-00008

Комплект:2

Примечание:

№ на схеме:23

Наименование:Joint 19I-2700

Каталожный номер:B-Q020750-00043

Комплект:1

Примечание:

№ на схеме:24

Наименование:Joint 19I-2500

Каталожный номер:B-Q020750-00198

Комплект:1

Примечание:

№ на схеме:25

Наименование:Spacer

Каталожный номер:Z40E.4-3

Комплект:2

Примечание:

№ на схеме:26

Наименование:Bolt M20X150-10.9ZnD

Каталожный номер:B-G057820-00111

Комплект:2

Примечание:

№ на схеме:27

Наименование:Spacer 20ZnD

Каталожный номер:B-G00097B-00010

Комплект:2

Примечание:

№ на схеме:28

Наименование:Nut M20ZnD

Каталожный номер:B-G061700-00018

Комплект:2

Примечание:

№ на схеме:29

Наименование:Nut M20ZnD

Каталожный номер:B-G061720-00008

Комплект:2

Примечание:

№ на схеме:30

Наименование:Spacer

Каталожный номер:Z40E.4-5

Комплект:1

Примечание:

№ на схеме:31

Наименование:Spacer 10

Каталожный номер:B-G000930-00001

Комплект:4

Примечание:

№ на схеме:32

Наименование:Bolt M10X30ZnD

Каталожный номер:B-G057830-00010

Комплект:4

Примечание:

№ на схеме:33

Наименование:Viita

Каталожный номер:Z50F.4.1.1

Комплект:1

Примечание:

№ на схеме:34

Наименование:Clip d40

Каталожный номер:B-J088700-00015

Комплект:2

Примечание:

№ на схеме:35

Наименование:Hose 25x35x1500

Каталожный номер:Z50F.4.1-1

Комплект:1

Примечание:

№ на схеме:36

Наименование:Plate

Каталожный номер:Z50B.4.16-4

Комплект:1

Примечание:

№ на схеме:37

Наименование:Plate

Каталожный номер:Z50B.4.16-5

Комплект:1

Примечание:

№ на схеме:38

Наименование:Bolt M6X16ZnD

Каталожный номер:B-G057830-00130

Комплект:4

Примечание:

№ на схеме:39

Наименование:Spacer 6

Каталожный номер:B-G000930-00015

Комплект:4

Примечание:

№ на схеме:40

Наименование:Nut M6ZnD

Каталожный номер:B-G061700-00034

Комплект:4

Примечание:

№ на схеме:41

Наименование:Frame

Каталожный номер:Z50F.4-1

Комплект:1

Примечание:

№ на схеме:42

Наименование:Oil filler

Каталожный номер:Z50B.4.16-2

Комплект:1

Примечание:

№ на схеме:43

Наименование:Cover

Каталожный номер:Z50B.4.16-1

Комплект:1

Примечание:

№ на схеме:44

Наименование:Joint

Каталожный номер:Z40H.4A.1.1

Комплект:1

Примечание:

№ на схеме:45

Наименование:Vitta

Каталожный номер:Z40E.4.6

Комплект:1

Примечание:
