Z50F.5 Front Drive Shaft 1

← Z30.2.8 Fine Filter Z50F.5 Front Drive Shaft 2 →

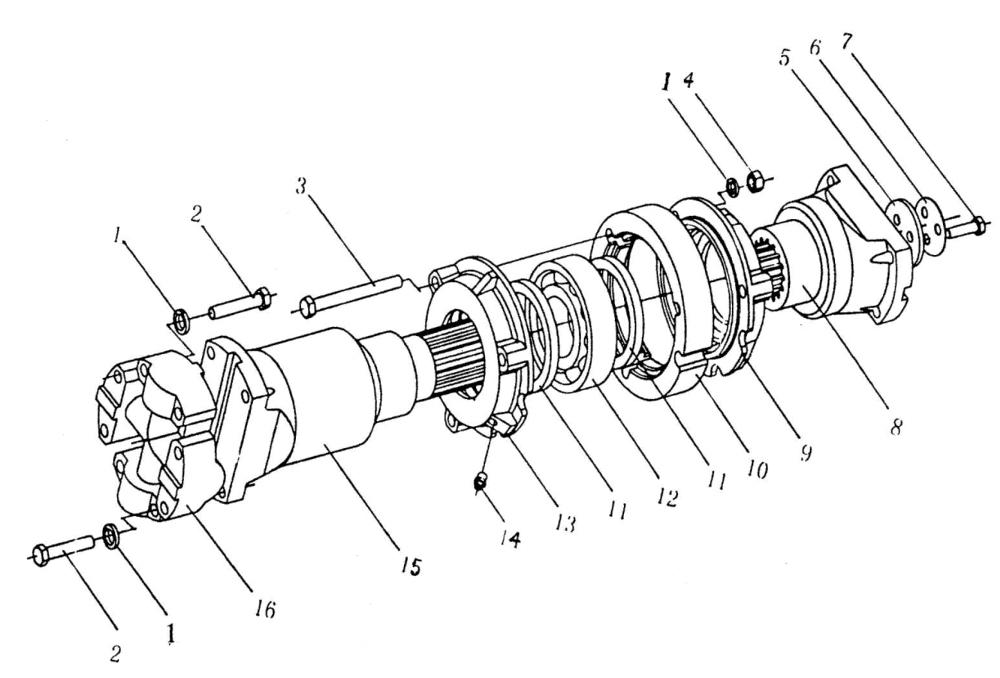

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Washer 12

Каталожный номер:B-J07940A-00001

Комплект:11

Примечание:

№ на схеме:2

Наименование:Bolt M12X 1. 25X55-10. 9 ZnD

Каталожный номер:B-G057850-00002

Комплект:8

Примечание:

№ на схеме:3

Наименование:Bolt M12X1.5X110 ZnD

Каталожный номер:B-G057850-00002

Комплект:3

Примечание:

№ на схеме:4

Наименование:Nut M12X1.5 ZnD

Каталожный номер:B-G057850-00002

Комплект:3

Примечание:

№ на схеме:5

Наименование:Plate

Каталожный номер:85Z.01.3-6

Комплект:1

Примечание:

№ на схеме:6

Наименование:Lock spacer

Каталожный номер:85Z.01.3-5

Комплект:1

Примечание:

№ на схеме:7

Наименование:Bolt M10X35 ZnD

Каталожный номер:B-G057830-00012

Комплект:3

Примечание:

№ на схеме:8

Наименование:Spline yoke

Каталожный номер:Z50B.5B-3

Комплект:1

Примечание:

№ на схеме:9

Наименование:Rear cover

Каталожный номер:Z50B.5C-3

Комплект:1

Примечание:

№ на схеме:10

Наименование:Ring

Каталожный номер:Z50B.5C-2

Комплект:1

Примечание:

№ на схеме:11

Наименование:Seal ring B65X90X10B

Каталожный номер:B-G057830-00012

Комплект:2

Примечание:

№ на схеме:12

Наименование:Bearing 6311

Каталожный номер:B-G057830-00012

Комплект:1

Примечание:

№ на схеме:13

Наименование:Front cover

Каталожный номер:Z50B.5C-1

Комплект:1

Примечание:

№ на схеме:14

Наименование:Crease fitting M10X1

Каталожный номер:GB1152-89

Комплект:1

Примечание:

№ на схеме:15

Наименование:Joint yoke

Каталожный номер:Z50B.5B-1-3

Комплект:1

Примечание:

№ на схеме:16

Наименование:Cross shaft ass’ y

Каталожный номер:T160A

Комплект:1

Примечание:
