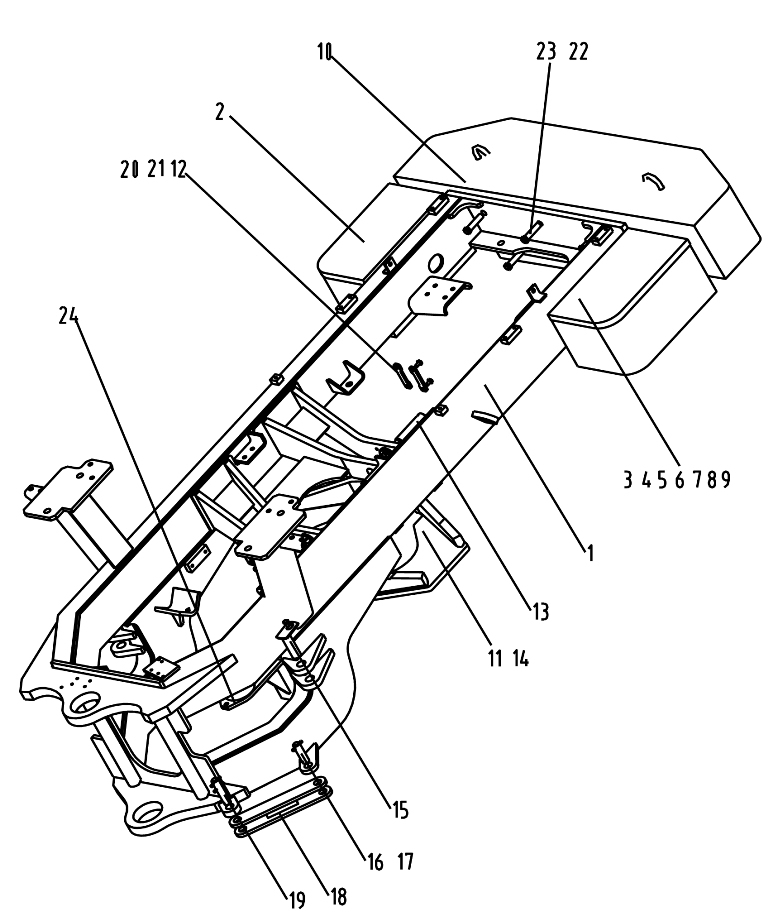

Z50F. 12 Frame Ass’ y 2

← Z50F.12 Frame Ass’ y 1 Z50E. 13P(R&S) +Z50E. 31. GO Working Equipment & Bucket →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Rear frame

Каталожный номер:Z50E.12U.1

Комплект:1

Примечание:

№ на схеме:2

Наименование:Right battery box

Каталожный номер:Z50E.12F.6B

Комплект:1

Примечание:

№ на схеме:3

Наименование:Left battery box

Каталожный номер:Z50E.12F.5B

Комплект:1

Примечание:

№ на схеме:4

Наименование:Rubber ring

Каталожный номер:Z50E.12F-1

Комплект:4

Примечание:

№ на схеме:5

Наименование:Washer 20

Каталожный номер:B-Q020490-00011

Комплект:8

Примечание:

№ на схеме:6

Наименование:Bolt M20X55 ZnD

Каталожный номер:B-G057830-00100

Комплект:8

Примечание:

№ на схеме:7

Наименование:Pressed frame

Каталожный номер:Z50E.12F.5.2

Комплект:2

Примечание:

№ на схеме:8

Наименование:Screw

Каталожный номер:Z50E.12F.5-1

Комплект:4

Примечание:

№ на схеме:9

Наименование:Nut M10 ZnD

Каталожный номер:B-G061700-00003

Комплект:16

Примечание:

№ на схеме:10

Наименование:Balance weight

Каталожный номер:Z50E.12V. 1

Комплект:1

Примечание:

№ на схеме:11

Наименование:balanced frame

Каталожный номер:Z50F.12. 2

Комплект:1

Примечание:

№ на схеме:12

Наименование:Plate

Каталожный номер:Z50F.12-2

Комплект:4

Примечание:

№ на схеме:13

Наименование:Axis pin

Каталожный номер:Z50F.12-1

Комплект:2

Примечание:

№ на схеме:14

Наименование:Bushing

Каталожный номер:Z50B.12-10

Комплект:2

Примечание:

№ на схеме:15

Наименование:Hinge pin 40X132A

Каталожный номер:Z50B.12B.3

Комплект:2

Примечание:

№ на схеме:16

Наименование:Pin

Каталожный номер:Z50B.12.15

Комплект:1

Примечание:

№ на схеме:17

Наименование:Locking pin

Каталожный номер:Z50B.12.16

Комплект:1

Примечание:

№ на схеме:18

Наименование:Frame pin

Каталожный номер:Z50B.12A.3

Комплект:1

Примечание:

№ на схеме:19

Наименование:Pin

Каталожный номер:Z50B.12.14

Комплект:1

Примечание:

№ на схеме:20

Наименование:Washer 12

Каталожный номер:B-G000930-00003

Комплект:8

Примечание:

№ на схеме:21

Наименование:Bolt M12X25 ZnD

Каталожный номер:B-G057830-00030

Комплект:8

Примечание:

№ на схеме:22

Наименование:Washer 24

Каталожный номер:B-Q020490-00015

Комплект:5

Примечание:

№ на схеме:23

Наименование:Bolt M24X80-10.9 ZnD

Каталожный номер:B-G057820-00150

Комплект:5

Примечание:

№ на схеме:24

Наименование:Chamber support

Каталожный номер:Z50F.12.3

Комплект:1

Примечание:
