Z50F. 16 Cab 1

← Z50E. 34. 1 Hydraulic Tank Ass’ y Z50F. 16 Cab 2 →

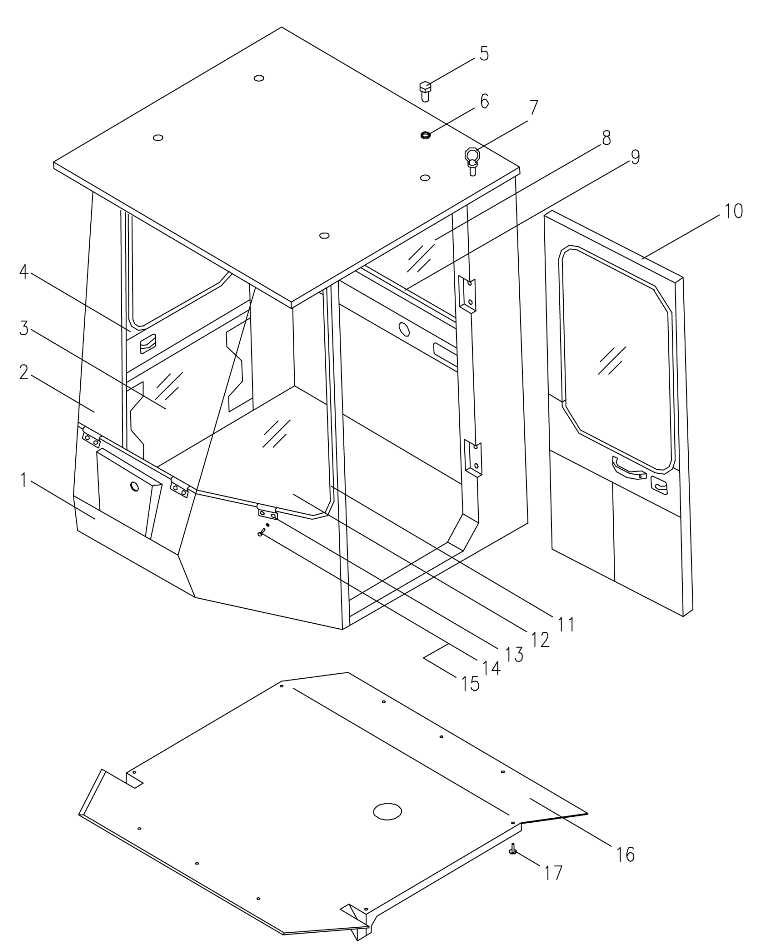

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Cab

Каталожный номер:Z50E.16Q.1.1

Комплект:1

Примечание:

№ на схеме:2

Наименование:Glass front

Каталожный номер:Z50E.16F.4-2

Комплект:1

Примечание:

№ на схеме:3

Наименование:Condenser cover

Каталожный номер:Z50E.16Q.1.2

Комплект:1

Примечание:

№ на схеме:4

Наименование:Door R.H

Каталожный номер:Z30.16.4F.2

Комплект:1

Примечание:

№ на схеме:5

Наименование:Plug

Каталожный номер:Z50E.16F.4-8

Комплект:4

Примечание:

№ на схеме:6

Наименование:Washer 16

Каталожный номер:B-J010020-00004

Комплект:4

Примечание:

№ на схеме:7

Наименование:Bolt M16 ZnD

Каталожный номер:B-G008250-00005

Комплект:1

Примечание:

№ на схеме:8

Наименование:Glass

Каталожный номер:Z30.16.4E-12

Комплект:1

Примечание:

№ на схеме:9

Наименование:Seal tripe rear

Каталожный номер:Z30.16.4E-11

Комплект:1

Примечание:

№ на схеме:10

Наименование:Door L.H

Каталожный номер:Z30.16.4E.2

Комплект:1

Примечание:

№ на схеме:11

Наименование:Seal tripe front

Каталожный номер:Z50E.16F.4-5

Комплект:1

Примечание:

№ на схеме:12

Наименование:Glass side

Каталожный номер:Z50E.16F.4-4

Комплект:2

Примечание:

№ на схеме:13

Наименование:Plate

Каталожный номер:Z50E.16F.4-6

Комплект:8

Примечание:

№ на схеме:14

Наименование:Bolt M8X20 ZnD

Каталожный номер:B-G057830-00139

Комплект:16

Примечание:

№ на схеме:15

Наименование:Washer 8 ZnD

Каталожный номер:B-G00097B-00023

Комплект:16

Примечание:

№ на схеме:16

Наименование:Plate

Каталожный номер:Z50E.16Q.3

Комплект:1

Примечание:

№ на схеме:17

Наименование:Plastic button

Каталожный номер:Z40E.16F.6

Комплект:15

Примечание:
