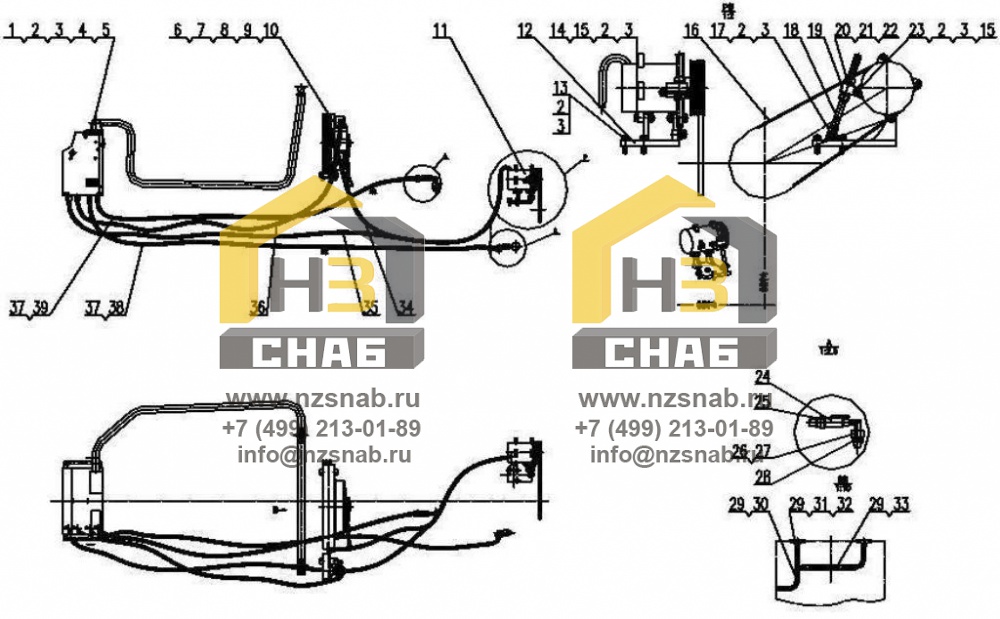

Z40H.21A Air Condition System

← Z50G.20 Bucket Positional and Boom Kick out 958.25 Fan Cooling System →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Air-condition GQZ-88/QSB6.7-C173

Каталожный номер:W-08-00104

Комплект:1

Примечание:

№ на схеме:2

Наименование:Washer 10ZnD

Каталожный номер:B-G00097B-00002

Комплект:11

Примечание:

№ на схеме:3

Наименование:Washer 10

Каталожный номер:B-G000930-00001

Комплект:11

Примечание:

№ на схеме:4

Наименование:Bolt M10x25ZnD

Каталожный номер:B-G057830-00006

Комплект:5

Примечание:

№ на схеме:5

Наименование:evaporator (GQZ-88)

Каталожный номер:

Комплект:1

Примечание:

№ на схеме:6

Наименование:Bolt M8x20ZnD

Каталожный номер:B-G057830-00139

Комплект:4

Примечание:

№ на схеме:7

Наименование:Washer 8ZnD

Каталожный номер:B-G00097B-00023

Комплект:4

Примечание:

№ на схеме:8

Наименование:Washer 8

Каталожный номер:B-G000930-00017

Комплект:4

Примечание:

№ на схеме:9

Наименование:Condensator (GQL-18H)

Каталожный номер:

Комплект:1

Примечание:

№ на схеме:10

Наименование:oil storage (GQT46E-014)

Каталожный номер:

Комплект:1

Примечание:

№ на схеме:11

Наименование:Compressor (6DT10-102)

Каталожный номер:

Комплект:1

Примечание:

№ на схеме:12

Наименование:bracket

Каталожный номер:Z40H.21A.1

Комплект:1

Примечание:

№ на схеме:13

Наименование:Bolt M10x35ZnD

Каталожный номер:B-G057830-00012

Комплект:3

Примечание:

№ на схеме:14

Наименование:Bolt M10x40ZnD

Каталожный номер:B-G057830-00015

Комплект:2

Примечание:

№ на схеме:15

Наименование:Nut M10ZnD

Каталожный номер:B-G061700-00003

Комплект:3

Примечание:

№ на схеме:16

Наименование:strap A-1175

Каталожный номер:

Комплект:1

Примечание:

№ на схеме:17

Наименование:Bolt M10x25ZnD

Каталожный номер:B-G057830-00006

Комплект:5

Примечание:

№ на схеме:18

Наименование:screw

Каталожный номер:Z40H.21A-1

Комплект:1

Примечание:

№ на схеме:19

Наименование:board

Каталожный номер:Z75H.21-3

Комплект:1

Примечание:

№ на схеме:20

Наименование:Washer 14ZnD

Каталожный номер:B-G00097B-00006

Комплект:2

Примечание:

№ на схеме:21

Наименование:Washer 14

Каталожный номер:B-G000930-00005

Комплект:2

Примечание:

№ на схеме:22

Наименование:Nut M14ZnD

Каталожный номер:B-G061700-00010

Комплект:2

Примечание:

№ на схеме:23

Наименование:Bolt M10x65ZnD

Каталожный номер:B-G057820-00021

Комплект:1

Примечание:

№ на схеме:24

Наименование:Ball valve 1/2 Q11F-16T

Каталожный номер:W-15-00051

Комплект:2

Примечание:

№ на схеме:25

Наименование:tie-in

Каталожный номер:Z50B.21-5

Комплект:2

Примечание:

№ на схеме:26

Наименование:O-ring 16x2.4

Каталожный номер:B-Q020710-00021

Комплект:2

Примечание:

№ на схеме:27

Наименование:take-over

Каталожный номер:Z30.20.4

Комплект:2

Примечание:

№ на схеме:28

Наименование:tie-in

Каталожный номер:Z30.20-4

Комплект:2

Примечание:

№ на схеме:29

Наименование:Clamp d60

Каталожный номер:B-J088700-00017

Комплект:6

Примечание:

№ на схеме:30

Наименование:pipeline (GQT88-102)

Каталожный номер:

Комплект:1

Примечание:

№ на схеме:31

Наименование:tube

Каталожный номер:Z40E.21F-1

Комплект:1

Примечание:

№ на схеме:32

Наименование:pipeline (GQT88-102)

Каталожный номер:

Комплект:1

Примечание:
