Wind Disperse Hydaulic System

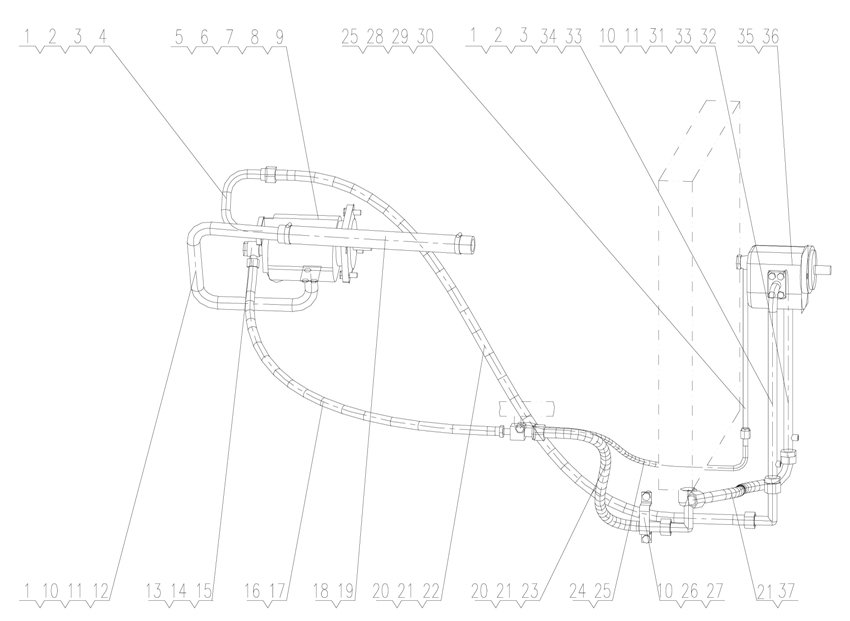

← HYDRAULIC PIPING (FOR CIRCLE REVOLUTION) DRAWBER →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:O-RING 36x3.5

Каталожный номер:B-Q020710-00057

Комплект:3

Примечание:

№ на схеме:2

Наименование:WASHER 8

Каталожный номер:B-Q020490-00023

Комплект:8

Примечание:

№ на схеме:3

Наименование:BOLT M8x25-10.9 ZnD

Каталожный номер:B-G057830-00142

Комплект:8

Примечание:

№ на схеме:4

Наименование:TUBE

Каталожный номер:190H.25.2

Комплект:1

Примечание:

№ на схеме:5

Наименование:PAPER PAD

Каталожный номер:190H.25-1

Комплект:1

Примечание:

№ на схеме:6

Наименование:WASHER 12

Каталожный номер:B-G000930-00003

Комплект:4

Примечание:

№ на схеме:7

Наименование:PUMP-PAD CBGjA2032-XF

Каталожный номер:W-01-00072

Комплект:1

Примечание:

№ на схеме:8

Наименование:WASHER 12 ZnD

Каталожный номер:B-G00097B-00004

Комплект:4

Примечание:

№ на схеме:9

Наименование:BOLT M12x45 ZnD

Каталожный номер:B-G057830-00043

Комплект:4

Примечание:

№ на схеме:10

Наименование:WASHER 10

Каталожный номер:B-G000930-00001

Комплект:10

Примечание:

№ на схеме:11

Наименование:BOLT M10x30ZnD

Каталожный номер:B-G057830-00010

Комплект:8

Примечание:

№ на схеме:12

Наименование:TUBE

Каталожный номер:190H.25.1

Комплект:1

Примечание:

№ на схеме:13

Наименование:O-RING 16 x 2.4

Каталожный номер:B-Q020710-00023

Комплект:2

Примечание:

№ на схеме:14

Наименование:WASHER 22

Каталожный номер:B-J010020-00007

Комплект:2

Примечание:

№ на схеме:15

Наименование:HOSE-JOINT 13I-850

Каталожный номер:B-Q020750-00017

Комплект:1

Примечание:

№ на схеме:16

Наименование:JOINT

Каталожный номер:190H.25.8

Комплект:1

Примечание:

№ на схеме:17

Наименование:BOLT

Каталожный номер:190H.25-3

Комплект:1

Примечание:

№ на схеме:18

Наименование:HOSE Ф32

Каталожный номер:190H.25-2

Комплект:1

Примечание:

№ на схеме:19

Наименование:CLAMP d50

Каталожный номер:B-J088700-00016

Комплект:4

Примечание:

№ на схеме:20

Наименование:JOINT

Каталожный номер:190H.25.9

Комплект:2

Примечание:

№ на схеме:21

Наименование:O-RING 24x2.4

Каталожный номер:B-Q020710-00039

Комплект:10

Примечание:

№ на схеме:22

Наименование:HOSE-JOINT 19I-2950

Каталожный номер:B-Q020750-00175

Комплект:1

Примечание:

№ на схеме:23

Наименование:HOSE-JOINT 19I-2050

Каталожный номер:B-Q020750-00174

Комплект:1

Примечание:

№ на схеме:24

Наименование:HOSE-JOINT

Каталожный номер:190H.25.4

Комплект:1

Примечание:

№ на схеме:25

Наименование:O-RING 11 x 1.9

Каталожный номер:B-Q020710-00006

Комплект:2

Примечание:

№ на схеме:26

Наименование:BOLT M10x16ZnD

Каталожный номер:B-G057830-00001

Комплект:2

Примечание:

№ на схеме:27

Наименование:CLAMP

Каталожный номер:190H.25-4

Комплект:1

Примечание:

№ на схеме:28

Наименование:TUBE

Каталожный номер:190H.25.10

Комплект:1

Примечание:

№ на схеме:29

Наименование:WASHER 18

Каталожный номер:B-J010020-00005

Комплект:2

Примечание:

№ на схеме:30

Наименование:BOLT M18x1.5x38 ZnD

Каталожный номер:B-J009990-00006

Комплект:1

Примечание:

№ на схеме:31

Наименование:O-RING 40x3.5

Каталожный номер:B-Q020710-00063

Комплект:1

Примечание:

№ на схеме:32

Наименование:JOINT

Каталожный номер:190H.25.7

Комплект:1

Примечание:

№ на схеме:33

Наименование:PLUG AR1/8

Каталожный номер:B-Q020360-00002

Комплект:2

Примечание:

№ на схеме:34

Наименование:JOINT

Каталожный номер:190H.25.6

Комплект:1

Примечание:

№ на схеме:35

Наименование:PAPER PAD

Каталожный номер:YL27.10-7

Комплект:1

Примечание:

№ на схеме:36

Наименование:MOTER CMGj1025

Каталожный номер:W-17-00026

Комплект:1

Примечание:

№ на схеме:37

Наименование:HOSE-JOINT

Каталожный номер:190H.25.5

Комплект:1

Примечание:
