TANDEM DRIVE CASE 2

← TANDEM DRIVE CASE 1 STEERING CYLINDER →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

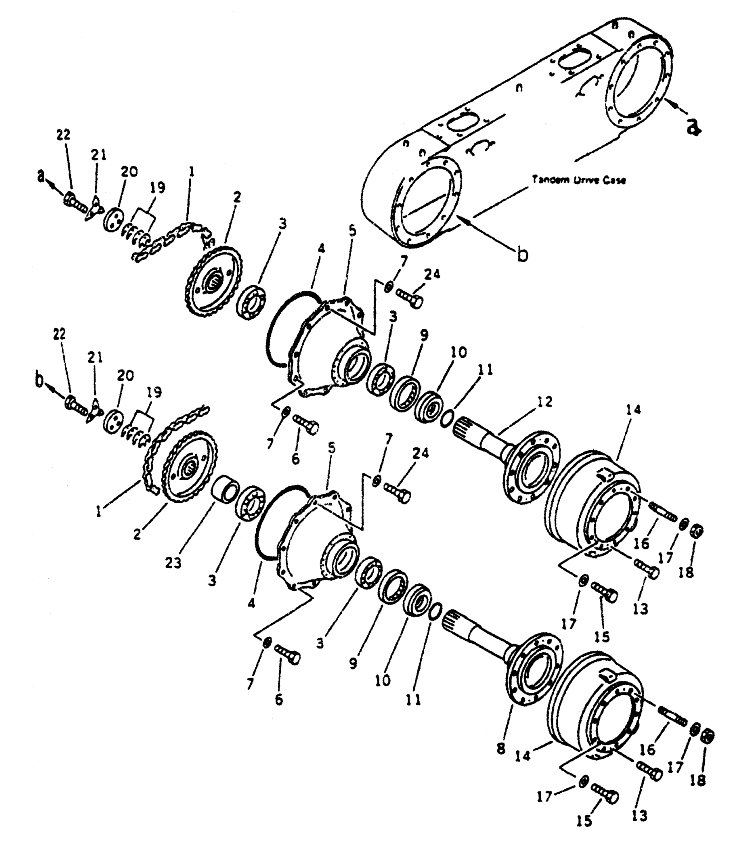

№ на схеме:1

Наименование:Chain Assy

Каталожный номер:190C.5.1

Комплект:4

Примечание:

№ на схеме:2

Наименование:Sprocket

Каталожный номер:190C.5.3

Комплект:4

Примечание:

№ на схеме:3

Наименование:Bearing 32218

Каталожный номер:B-G002970-00023

Комплект:8

Примечание:

№ на схеме:4

Наименование:O-Ring 470X6

Каталожный номер:190C.5-12

Комплект:4

Примечание:

№ на схеме:5

Наименование:Cage

Каталожный номер:190C.5-13

Комплект:4

Примечание:

№ на схеме:6

Наименование:Bolt M16X40 ZnD

Каталожный номер:B-G057830-00073

Комплект:36

Примечание:

№ на схеме:7

Наименование:Washer 16

Каталожный номер:B-Q020490-00008

Комплект:40

Примечание:

№ на схеме:8

Наименование:Front Shaft

Каталожный номер:190C.5-2

Комплект:2

Примечание:

№ на схеме:9

Наименование:Oil Seal FB160X190X16B

Каталожный номер:B-G09877A-00018

Комплект:4

Примечание:

№ на схеме:10

Наименование:Sleeve

Каталожный номер:190C.5-15

Комплект:4

Примечание:

№ на схеме:11

Наименование:O-Ring

Каталожный номер:190C.5-14

Комплект:4

Примечание:

№ на схеме:12

Наименование:Rear Shaft

Каталожный номер:190C.5-16

Комплект:2

Примечание:

№ на схеме:13

Наименование:Bolt M12X20-10.9 ZnD

Каталожный номер:B-G057830-00027

Комплект:8

Примечание:

№ на схеме:14

Наименование:Drum

Каталожный номер:190C.5-17

Комплект:4

Примечание:

№ на схеме:15

Наименование:Bolt M22X65 -10.9 ZnD

Каталожный номер:B-G057830-00108

Комплект:32

Примечание:

№ на схеме:16

Наименование:Stud M22X65 -10.9

Каталожный номер:B-G008970-00002

Комплект:8

Примечание:

№ на схеме:17

Наименование:Washer 22 ZnD

Каталожный номер:B-Q020490-00014

Комплект:40

Примечание:

№ на схеме:18

Наименование:Nut M22 ZnD

Каталожный номер:B-G061700-00020

Комплект:8

Примечание:

№ на схеме:19

Наименование:Shim

Каталожный номер:190C.5-10

Комплект:8

Примечание:

№ на схеме:19

Наименование:Shim

Каталожный номер:190C.5-9

Комплект:16

Примечание:

№ на схеме:19

Наименование:Shim

Каталожный номер:190C.5-8

Комплект:16

Примечание:

№ на схеме:20

Наименование:Holder

Каталожный номер:190C.5-11

Комплект:4

Примечание:

№ на схеме:21

Наименование:Lock

Каталожный номер:190C.5-7

Комплект:4

Примечание:

№ на схеме:22

Наименование:Bolt M12X40 ZnD

Каталожный номер:B-G057830-00041

Комплект:12

Примечание:

№ на схеме:23

Наименование:Spacer

Каталожный номер:190C.5-1

Комплект:2

Примечание:

№ на схеме:24

Наименование:Bolt M16X45 ZnD

Каталожный номер:B-G057830-00076

Комплект:4

Примечание:
