RIPPER MOUNTING PARTS

← REAR MOUNT RIPPER PILOT CHECK VALVE (FOR RIPPER) →

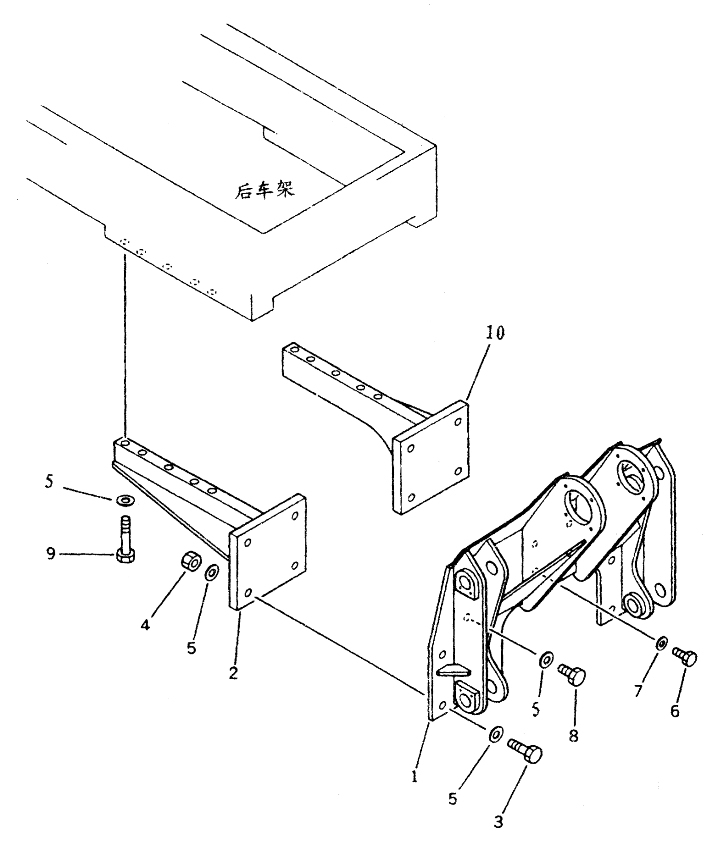

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Bracket

Каталожный номер:190C.30.3

Комплект:1

Примечание:

№ на схеме:2

Наименование:Bracket, L.H

Каталожный номер:190C.30.2

Комплект:1

Примечание:

№ на схеме:3

Наименование:Bolt M24X85-10.9 ZnD

Каталожный номер:B-G057820-00152

Комплект:8

Примечание:

№ на схеме:4

Наименование:Nut M24 ZnD

Каталожный номер:B-G061700-00023

Комплект:8

Примечание:

№ на схеме:5

Наименование:Washer 24

Каталожный номер:B-Q020490-00015

Комплект:30

Примечание:

№ на схеме:6

Наименование:Bolt M20X55-10.9 ZnD

Каталожный номер:B-G057830-00099

Комплект:4

Примечание:

№ на схеме:7

Наименование:Washer 20

Каталожный номер:B-Q020490-00011

Комплект:4

Примечание:

№ на схеме:8

Наименование:Bolt M24X55-10.9 ZnD

Каталожный номер:B-G057830-00112

Комплект:4

Примечание:

№ на схеме:9

Наименование:Bolt M24X150-10.9 ZnD

Каталожный номер:B-G057820-00135

Комплект:10

Примечание:

№ на схеме:10

Наименование:Bracket, R.H

Каталожный номер:190C.30.1

Комплект:1

Примечание:
