RIPPER CYLINDER

RIPPER CYLINDER

← PILOT CHECK VALVE (FOR RIPPER) RIPPER PIPING →

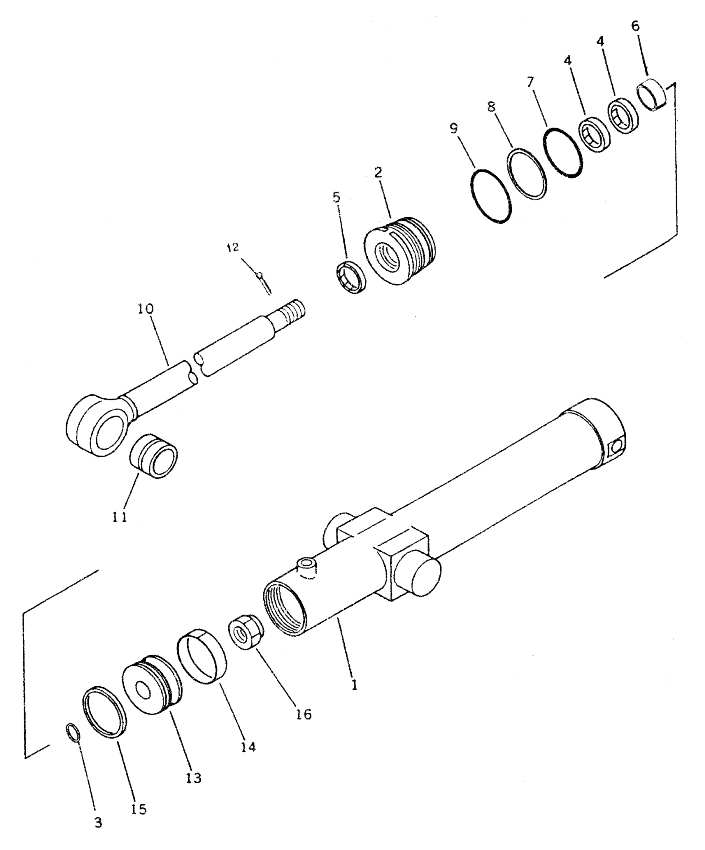

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:
Наименование:Cylinder Ass'Y Ripper
Каталожный номер:190C.31A.9
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:1
Наименование:Cylinder
Каталожный номер:190C.31A.9.1
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:Head, Cylinder
Каталожный номер:190C.31A.9-3
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:O-Ring 38X3.1
Каталожный номер:B-Q020710-00059
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:Packing, Rod Y50X60X8
Каталожный номер:B-G10708A-00006
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:Seal, Dust FC50X58X5
Каталожный номер:B-G10708C-00010
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:Ring Wear
Каталожный номер:190C.31A.9-4
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:O-Ring 100X3.1
Каталожный номер:B-Q020710-00001
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:Rung, Back-Up A100X95
Каталожный номер:B-Q020780-00005
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:O-Ring 105X3.1
Каталожный номер:B-Q020710-00003
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:Rod Piston
Каталожный номер:190C.31A.9-1
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:Bushing
Каталожный номер:190C.31A.9-2
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:Pin 6.3X60 ZnD
Каталожный номер:B-G000910-00059
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:Piston
Каталожный номер:190C.31A.9-5
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:14
Наименование:Ring Wear
Каталожный номер:190C.31.A.9-6
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:15
Наименование:Ring Piston 1000|s-55013
Каталожный номер:W-15-00104
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:16
Наименование:Nut M33X3 ZnD
Каталожный номер:B-G094570-00007
Комплект:1
Примечание:
