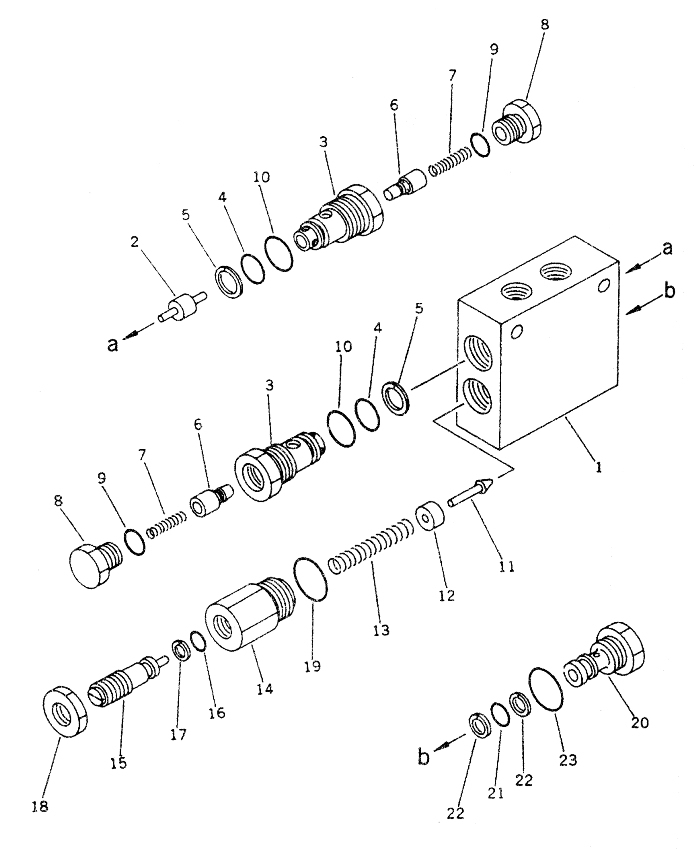

PILOT CHECK VALVE (FOR POWER TILT)

← BLADE AND CIRCLE SUPPORT (FOR POWER TILT) POWER TILT CYLINDER →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:

Наименование:Valve Ass' Y

Каталожный номер:190C.19A.28

Комплект:2

Примечание:

№ на схеме:1

Наименование:Body

Каталожный номер:190C.19A.28-3

Комплект:1

Примечание:

№ на схеме:2

Наименование:Valve Ass' Y

Каталожный номер:190C.19A.21.1

Комплект:2

Примечание:

№ на схеме:2

Наименование:Bushing

Каталожный номер:190C.19A.28-2

Комплект:1

Примечание:

№ на схеме:3

Наименование:Sleeve

Каталожный номер:190C.19A.21.1-2

Комплект:1

Примечание:

№ на схеме:4

Наименование:O-Ring 18X2.4

Каталожный номер:B-Q020710-00026

Комплект:1

Примечание:

№ на схеме:5

Наименование:A18X14

Каталожный номер:B-Q020780-00003

Комплект:1

Примечание:

№ на схеме:6

Наименование:Valve

Каталожный номер:190C.19A.21.1-4

Комплект:1

Примечание:

№ на схеме:7

Наименование:Spring

Каталожный номер:190C.19A.21.1-1

Комплект:1

Примечание:

№ на схеме:8

Наименование:Plug

Каталожный номер:190C.19A.21.1-3

Комплект:1

Примечание:

№ на схеме:9

Наименование:Ring, Snap 10.9X2.3

Каталожный номер:B-Q020510-00001

Комплект:1

Примечание:

№ на схеме:10

Наименование:O-Ring 20.7X3.4

Каталожный номер:B-Q020510-00003

Комплект:1

Примечание:

№ на схеме:11

Наименование:Valve

Каталожный номер:190C.19A.28-6

Комплект:1

Примечание:

№ на схеме:12

Наименование:Collar

Каталожный номер:190C.19A.28-5

Комплект:1

Примечание:

№ на схеме:13

Наименование:Spring

Каталожный номер:190C.19A.28-7

Комплект:1

Примечание:

№ на схеме:14

Наименование:Sleeve

Каталожный номер:190C.19A.28-1

Комплект:2

Примечание:

№ на схеме:15

Наименование:Bolt

Каталожный номер:190C.19A.28-8

Комплект:1

Примечание:

№ на схеме:16

Наименование:O-Ring 14X2.4

Каталожный номер:B-Q020710-00018

Комплект:1

Примечание:

№ на схеме:17

Наименование:Ring Back-Up A14X10

Каталожный номер:B-Q020780-00004

Комплект:1

Примечание:

№ на схеме:18

Наименование:Nut

Каталожный номер:190C.19A.28-9

Комплект:1

Примечание:

№ на схеме:19

Наименование:O-Ring 20.7X3.4

Каталожный номер:B-Q020510-00003

Комплект:1

Примечание:

№ на схеме:20

Наименование:Plug

Каталожный номер:190C.19A.28-4

Комплект:1

Примечание:

№ на схеме:21

Наименование:O-Ring 18X2.4

Каталожный номер:B-Q020710-00026

Комплект:1

Примечание:

№ на схеме:22

Наименование:Ring Back-Up A18X14

Каталожный номер:B-Q020780-00003

Комплект:2

Примечание:

№ на схеме:23

Наименование:O-Ring 20.7X3.4

Каталожный номер:B-Q020510-00003

Комплект:1

Примечание:
