HYDRAULIC CONTROL LEVER R.H

HYDRAULIC CONTROL LEVER R.H

← HYDRAULIC CONTROL LEVER L.H. BANE CUTTING SYSTEM →

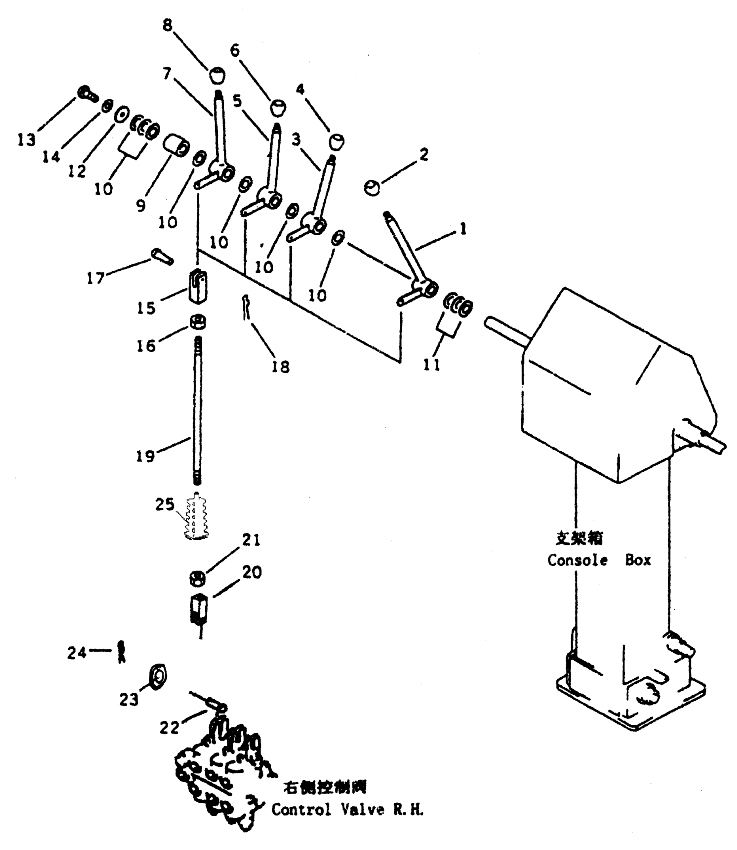

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:LEVER
Каталожный номер:722.15.2
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:MARK PLATE
Каталожный номер:190C.24E-7
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:KNOB
Каталожный номер:190C.15A.4
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:LEVER
Каталожный номер:722.15.3
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:MARK PLATE
Каталожный номер:190C.24E-8
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:KNOB
Каталожный номер:190C.15A.5
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:LEVER
Каталожный номер:722.15.2
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:MARK PLATE
Каталожный номер:190C.24E-10
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:KNOB
Каталожный номер:190C.15A.4
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:LEVER
Каталожный номер:722.15.3
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:MARK PLATE
Каталожный номер:190C.24E-9
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:KNOB
Каталожный номер:190C.15A.5
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:COLLAR
Каталожный номер:190C.15A-4
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:WASHER
Каталожный номер:190C.15A-11
Комплект:8
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:COLLAR
Каталожный номер:190C.15A-12
Комплект:3
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:WASHER
Каталожный номер:190C.15A-10
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:SCREW M8X16 ZnD
Каталожный номер:B-G008180-00034
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:14
Наименование:WASHER 8
Каталожный номер:B-Q020490-00023
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:15
Наименование:YOKE, L.H .THREAD
Каталожный номер:190C.15A-8
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:16
Наименование:NUT, L.H .THREAD M8-L ZnD
Каталожный номер:B-G061720-00018
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:17
Наименование:PIN B8X22 ZnD
Каталожный номер:B-G008820-00040
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:18
Наименование:PIN, SNAP
Каталожный номер:190C.15A-17
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:19
Наименование:ROD
Каталожный номер:722.15-3
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:20
Наименование:YOKE
Каталожный номер:722.15-4
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:21
Наименование:NUT M8 ZnD
Каталожный номер:B-G061700-00036
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:22
Наименование:PIN
Каталожный номер:190C.15A-2
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:23
Наименование:WASHER 6 ZnD
Каталожный номер:B-G008480-00010
Комплект:8
Примечание:
0 ₽
шт
№ на схеме:24
Наименование:PIN, SNAP
Каталожный номер:190C.15A-17
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:25
Наименование:LEATHER CASE
Каталожный номер:722.15-2
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:25
Наименование:LEATHER CASE
Каталожный номер:722.15-1
Комплект:4
Примечание:
