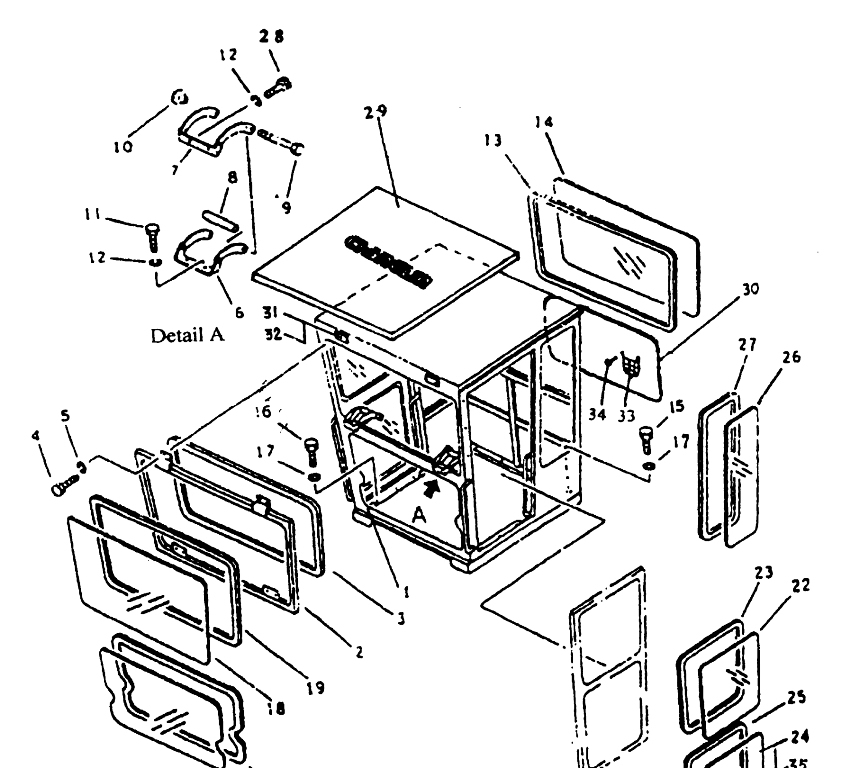

CAB ASS’Y 1

← FRAME CAB ASS’Y 2 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:

Наименование:Cab Assy

Каталожный номер:220H.16.1

Комплект:

Примечание:

№ на схеме:1

Наименование:Cab

Каталожный номер:220C.16D.1.2

Комплект:1

Примечание:

№ на схеме:2

Наименование:Backet

Каталожный номер:190C.16.2A.13

Комплект:1

Примечание:

№ на схеме:3

Наименование:Seal

Каталожный номер:190C.16.2A-12

Комплект:1

Примечание:

№ на схеме:4

Наименование:Bolt M10X25 ZnD

Каталожный номер:B-G057830-00006

Комплект:4

Примечание:

№ на схеме:5

Наименование:Washer 10

Каталожный номер:B-Q020490-00001

Комплект:4

Примечание:

№ на схеме:6

Наименование:Link

Каталожный номер:190C.16E.2.17

Комплект:2

Примечание:

№ на схеме:7

Наименование:Link, R.H

Каталожный номер:190C.16E.2.19

Комплект:1

Примечание:

№ на схеме:7

Наименование:Link, L.H

Каталожный номер:190C.16E.2.18

Комплект:1

Примечание:

№ на схеме:8

Наименование:Collar

Каталожный номер:190C.16E.2-18

Комплект:2

Примечание:

№ на схеме:9

Наименование:Bolt

Каталожный номер:190C.16E.2-19

Комплект:2

Примечание:

№ на схеме:10

Наименование:Knob

Каталожный номер:190C.16E.2.16

Комплект:2

Примечание:

№ на схеме:11

Наименование:Bolt M8X16 ZnD

Каталожный номер:B-G057830-00137

Комплект:4

Примечание:

№ на схеме:12

Наименование:Washer 8

Каталожный номер:B-G000930-00017

Комплект:8

Примечание:

№ на схеме:13

Наименование:Strip, Weather

Каталожный номер:190C.16E.2-6

Комплект:1

Примечание:

№ на схеме:14

Наименование:Glass

Каталожный номер:190C.16E.2-5

Комплект:1

Примечание:

№ на схеме:15

Наименование:Bolt M12X55 ZnD

Каталожный номер:B-G057830-00047

Комплект:3

Примечание:

№ на схеме:16

Наименование:Bolt M12X25 ZnD

Каталожный номер:B-G057830-00030

Комплект:12

Примечание:

№ на схеме:17

Наименование:Washer 12

Каталожный номер:B-Q020490-00003

Комплект:15

Примечание:

№ на схеме:18

Наименование:Glass

Каталожный номер:190C.16.2A-13

Комплект:1

Примечание:

№ на схеме:19

Наименование:Strip, Weather

Каталожный номер:190C.16.2A-11

Комплект:1

Примечание:

№ на схеме:20

Наименование:Glass

Каталожный номер:190C.16.2A-10

Комплект:1

Примечание:

№ на схеме:21

Наименование:Strip, Weather

Каталожный номер:190C.16.2A-9

Комплект:1

Примечание:

№ на схеме:22

Наименование:Glass

Каталожный номер:190C.16.D.1-5

Комплект:2

Примечание:

№ на схеме:23

Наименование:Strip, Weather

Каталожный номер:190C.16.2A-4

Комплект:2

Примечание:

№ на схеме:24

Наименование:Glass

Каталожный номер:190C.16D.1-1

Комплект:2

Примечание:

№ на схеме:25

Наименование:Strip, Weather

Каталожный номер:190C.16D.1-2

Комплект:2

Примечание:

№ на схеме:26

Наименование:Glass

Каталожный номер:190C.16D.1-3

Комплект:2

Примечание:

№ на схеме:27

Наименование:Strip, Weather

Каталожный номер:190C.16D.1-4

Комплект:2

Примечание:

№ на схеме:28

Наименование:Bolt M8X20 ZnD

Каталожный номер:B-G057830-00139

Комплект:4

Примечание:

№ на схеме:29

Наименование:Panel

Каталожный номер:190C.16E.2-1

Комплект:1

Примечание:

№ на схеме:30

Наименование:Plate

Каталожный номер:190C.16E.2-2

Комплект:1

Примечание:

№ на схеме:31

Наименование:Lamp Support

Каталожный номер:190C.16D.1.6

Комплект:2

Примечание:

№ на схеме:32

Наименование:Loop

Каталожный номер:3Y21.18-1

Комплект:2

Примечание:

№ на схеме:33

Наименование:Bag

Каталожный номер:Z30.16.4E.18

Комплект:1

Примечание:

№ на схеме:34

Наименование:Screw M4X16ZnD

Каталожный номер:B-G008180-00007

Комплект:3

Примечание:

№ на схеме:35

Наименование:Glass

Каталожный номер:190C.16D.1-6

Комплект:1

Примечание:
