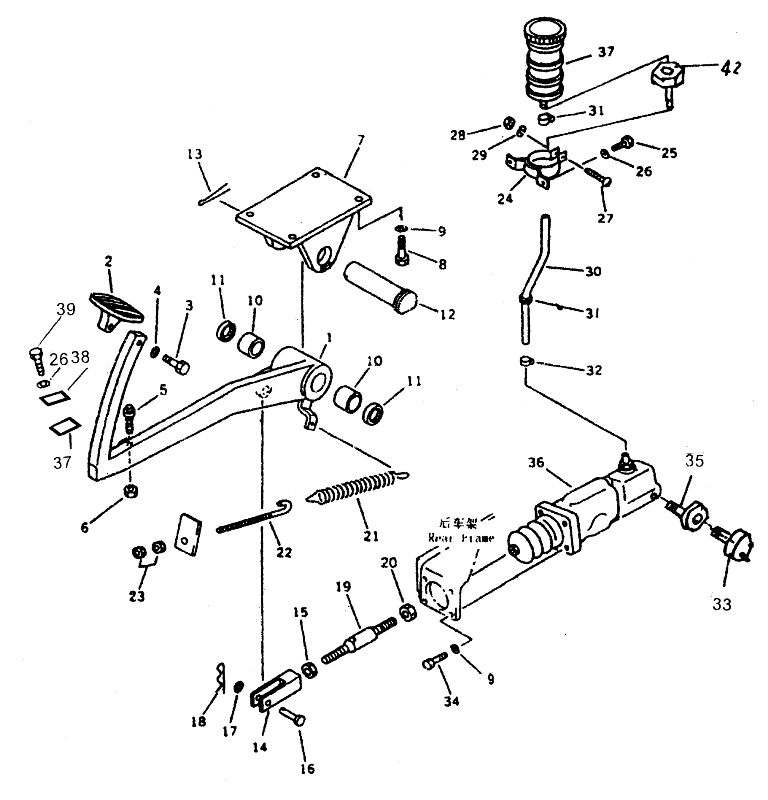

BRAKE PEDAL

← STEERING WHEEL BRAKE PIPING →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Lever

Каталожный номер:190C.9.6A

Комплект:1

Примечание:

№ на схеме:2

Наименование:Pedal

Каталожный номер:190C.9-21

Комплект:1

Примечание:

№ на схеме:3

Наименование:Bolt M10X35 ZnD

Каталожный номер:B-G057830-00012

Комплект:1

Примечание:

№ на схеме:4

Наименование:Washer 10 ZnD

Каталожный номер:B-Q020490-00002

Комплект:1

Примечание:

№ на схеме:5

Наименование:Bolt M12X50 ZnD

Каталожный номер:B-G057830-00045

Комплект:1

Примечание:

№ на схеме:6

Наименование:Nut M12ZnD

Каталожный номер:B-G061700-00007

Комплект:8

Примечание:

№ на схеме:7

Наименование:Bracket

Каталожный номер:190C.9.7A

Комплект:1

Примечание:

№ на схеме:8

Наименование:Bolt M12X25 ZnD

Каталожный номер:B-G057830-00030

Комплект:4

Примечание:

№ на схеме:9

Наименование:Washer 12 ZnD

Каталожный номер:B-Q020490-00004

Комплект:4

Примечание:

№ на схеме:10

Наименование:Sleeve SF-1 1215

Каталожный номер:W-12-00047

Комплект:2

Примечание:

№ на схеме:11

Наименование:Seal

Каталожный номер:190C.9.8

Комплект:2

Примечание:

№ на схеме:12

Наименование:Pin

Каталожный номер:190C.9-11

Комплект:1

Примечание:

№ на схеме:13

Наименование:Pin Cotter 6.3X50 ZnD

Каталожный номер:B-G000910-00057

Комплект:1

Примечание:

№ на схеме:14

Наименование:York

Каталожный номер:190C.9-24

Комплект:1

Примечание:

№ на схеме:15

Наименование:Nut M14X1.5-L ZnD

Каталожный номер:B-G061730-00006

Комплект:1

Примечание:

№ на схеме:16

Наименование:Pin B14X40 ZnD

Каталожный номер:B-G008820-00022

Комплект:1

Примечание:

№ на схеме:17

Наименование:Washer 14 ZnD

Каталожный номер:B-G008480-00004

Комплект:1

Примечание:

№ на схеме:18

Наименование:Pin Cotter 4X28 ZnD

Каталожный номер:B-G000910-00041

Комплект:1

Примечание:

№ на схеме:19

Наименование:Nut

Каталожный номер:190C.9-2

Комплект:1

Примечание:

№ на схеме:20

Наименование:Nut

Каталожный номер:190C.9-3

Комплект:1

Примечание:

№ на схеме:21

Наименование:Spring

Каталожный номер:190C.9-23

Комплект:1

Примечание:

№ на схеме:22

Наименование:Bolt

Каталожный номер:190C.9-22

Комплект:1

Примечание:

№ на схеме:23

Наименование:Nut M10 ZnD

Каталожный номер:B-G061700-00003

Комплект:2

Примечание:

№ на схеме:24

Наименование:Bracket

Каталожный номер:190C.9.3

Комплект:1

Примечание:

№ на схеме:25

Наименование:Bolt M8X12 ZnD

Каталожный номер:B-G057830-00030

Комплект:2

Примечание:

№ на схеме:26

Наименование:Washing 8 ZnD

Каталожный номер:B-Q020490-00004

Комплект:2

Примечание:

№ на схеме:27

Наименование:Screw M5X30 ZnD

Каталожный номер:B-G008180-00023

Комплект:1

Примечание:

№ на схеме:28

Наименование:Nut M5 ZnD

Каталожный номер:B-G061700-00032

Комплект:1

Примечание:

№ на схеме:29

Наименование:Washer 5

Каталожный номер:B-G000930-00014

Комплект:1

Примечание:

№ на схеме:30

Наименование:Tub ФК500

Каталожный номер:190C.9-9

Комплект:1

Примечание:

№ на схеме:31

Наименование:Clamp d20

Каталожный номер:B-G008870-00010

Комплект:2

Примечание:

№ на схеме:32

Наименование:Joint

Каталожный номер:190C.9.5

Комплект:1

Примечание:

№ на схеме:33

Наименование:Brake Lamp Switch 08071-10000

Каталожный номер:W-11-00053

Комплект:1

Примечание:

№ на схеме:34

Наименование:Bolt

Каталожный номер:190C.9-1

Комплект:4

Примечание:

№ на схеме:35

Наименование:Joint

Каталожный номер:190C.9-8

Комплект:1

Примечание:

№ на схеме:36

Наименование:Roll Booster 02-460-622

Каталожный номер:W-18-00035

Комплект:1

Примечание:

№ на схеме:37

Наименование:Reservoir Ass'y CL60

Каталожный номер:W-18-00036

Комплект:1

Примечание:

№ на схеме:38

Наименование:Washer

Каталожный номер:190C.9-14A

Комплект:1

Примечание:
