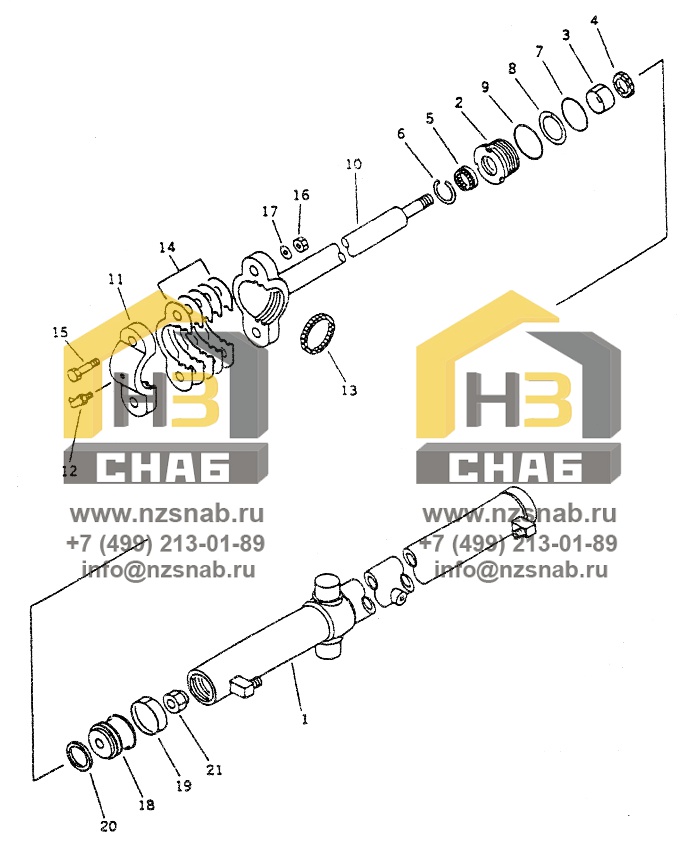

BLADE LIFT CYLINDER

← DRAWBAR SHIFT CYLINDER BLADE SIDE SHIFT CYLINDER →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:

Наименование:Cylinder Ass' Y, Blade Lift

Каталожный номер:190C.19A.22

Комплект:2

Примечание:

№ на схеме:1

Наименование:Cylinder

Каталожный номер:190C.19A.22.2

Комплект:1

Примечание:

№ на схеме:2

Наименование:Head, Cylinder

Каталожный номер:190C.19A.22-4

Комплект:1

Примечание:

№ на схеме:3

Наименование:Bushing

Каталожный номер:190C.19A.22-10

Комплект:1

Примечание:

№ на схеме:4

Наименование:Packing, Rod

Каталожный номер:190C.19A.22.4

Комплект:1

Примечание:

№ на схеме:5

Наименование:Seal, Dust

Каталожный номер:190C.19A.22-3

Комплект:1

Примечание:

№ на схеме:6

Наименование:Ring, Snap

Каталожный номер:190C.19A.22-11

Комплект:1

Примечание:

№ на схеме:7

Наименование:O-Ring 80X3.1

Каталожный номер:B-Q020710-00099

Комплект:1

Примечание:

№ на схеме:8

Наименование:Ring, Back-Up

Каталожный номер:190C.19A.22-9

Комплект:1

Примечание:

№ на схеме:9

Наименование:O-Ring 85X3.1

Каталожный номер:B-Q020710-00101

Комплект:1

Примечание:

№ на схеме:10

Наименование:Rod, Piston

Каталожный номер:190C.19A.22.3

Комплект:1

Примечание:

№ на схеме:11

Наименование:Cap, Rod

Каталожный номер:190C.19A.22-5

Комплект:1

Примечание:

№ на схеме:12

Наименование:Fitting,Grease 90° M10X1

Каталожный номер:B-J07940B-00004

Комплект:1

Примечание:

№ на схеме:13

Наименование:Seal, Dust

Каталожный номер:190C.19A.22.5

Комплект:1

Примечание:

№ на схеме:14

Наименование:Shim, 05 mm

Каталожный номер:190C.19A.22-7

Комплект:2

Примечание:

№ на схеме:14

Наименование:Shim, 02 mm

Каталожный номер:190C.19A.22-6

Комплект:3

Примечание:

№ на схеме:15

Наименование:Bolt M20X75-10.9ZnD

Каталожный номер:B-G057820-00122

Комплект:2

Примечание:

№ на схеме:16

Наименование:Nut M20 ZnD

Каталожный номер:B-G061700-00018

Комплект:2

Примечание:

№ на схеме:17

Наименование:Washer, Spring 20

Каталожный номер:B-G000930-00008

Комплект:2

Примечание:

№ на схеме:18

Наименование:Piston

Каталожный номер:190C.19A.22-2

Комплект:1

Примечание:

№ на схеме:19

Наименование:Ring, Seat

Каталожный номер:190C.19A.22-8

Комплект:1

Примечание:

№ на схеме:20

Наименование:Ring, Piston

Каталожный номер:190C.19A.22.1

Комплект:1

Примечание:

№ на схеме:21

Наименование:Nut, Nylon

Каталожный номер:190C.19A.22-1

Комплект:1

Примечание:
