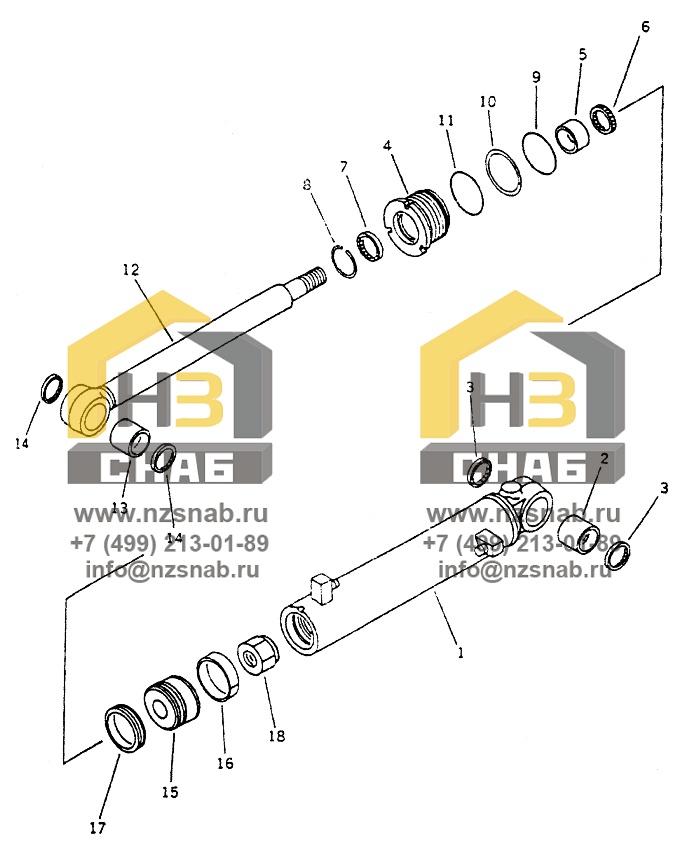

ARTICULATE CYLINDER

← LEANING CYLINDER STEERING PIPING 1 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:

Наименование:Cylinder Ass'y, At. R.H

Каталожный номер:190C.19A.24

Комплект:1

Примечание:

№ на схеме:

Наименование:Cylinder Ass'y, At. L.H

Каталожный номер:190C.19A.23

Комплект:1

Примечание:

№ на схеме:1

Наименование:Cylinder RH

Каталожный номер:190C.19A.23.2

Комплект:1

Примечание:

№ на схеме:1

Наименование:Cylinder LH

Каталожный номер:190C.19A.24.1

Комплект:1

Примечание:

№ на схеме:2

Наименование:Bushing

Каталожный номер:190C.19A.23-4

Комплект:1

Примечание:

№ на схеме:3

Наименование:Seal, Dust

Каталожный номер:190C.19A.23.3

Комплект:2

Примечание:

№ на схеме:4

Наименование:Head, Cylinder

Каталожный номер:190C.19A.23-3

Комплект:1

Примечание:

№ на схеме:5

Наименование:Bushing

Каталожный номер:190C.19A.22-10

Комплект:1

Примечание:

№ на схеме:6

Наименование:Packing, Rod

Каталожный номер:190C.19A.22.4

Комплект:1

Примечание:

№ на схеме:7

Наименование:Seal, Dust

Каталожный номер:190C.19A.22-3

Комплект:1

Примечание:

№ на схеме:8

Наименование:Ring, Snap

Каталожный номер:190C.19A.22-11

Комплект:1

Примечание:

№ на схеме:9

Наименование:O-Ring 90X3.1

Каталожный номер:B-Q020710-00103

Комплект:1

Примечание:

№ на схеме:10

Наименование:Ring, Back-Up

Каталожный номер:190C.19A.23-6

Комплект:1

Примечание:

№ на схеме:11

Наименование:O-Ring 95X3.1

Каталожный номер:B-Q020710-00106

Комплект:1

Примечание:

№ на схеме:12

Наименование:Rod, Piston

Каталожный номер:190C.19A.23.1

Комплект:1

Примечание:

№ на схеме:13

Наименование:Bushing

Каталожный номер:190C.19A.23-4

Комплект:1

Примечание:

№ на схеме:14

Наименование:Seal, Dust

Каталожный номер:190C.19A.23.3

Комплект:2

Примечание:

№ на схеме:15

Наименование:Piston

Каталожный номер:190C.19A.23-2

Комплект:1

Примечание:

№ на схеме:16

Наименование:Ring, Wear

Каталожный номер:190C.19A.23-5

Комплект:1

Примечание:

№ на схеме:17

Наименование:Ring, Piston

Каталожный номер:190C.19A.23.4

Комплект:1

Примечание:

№ на схеме:18

Наименование:Nut, Nylon

Каталожный номер:190C.19A.23-1

Комплект:1

Примечание:
