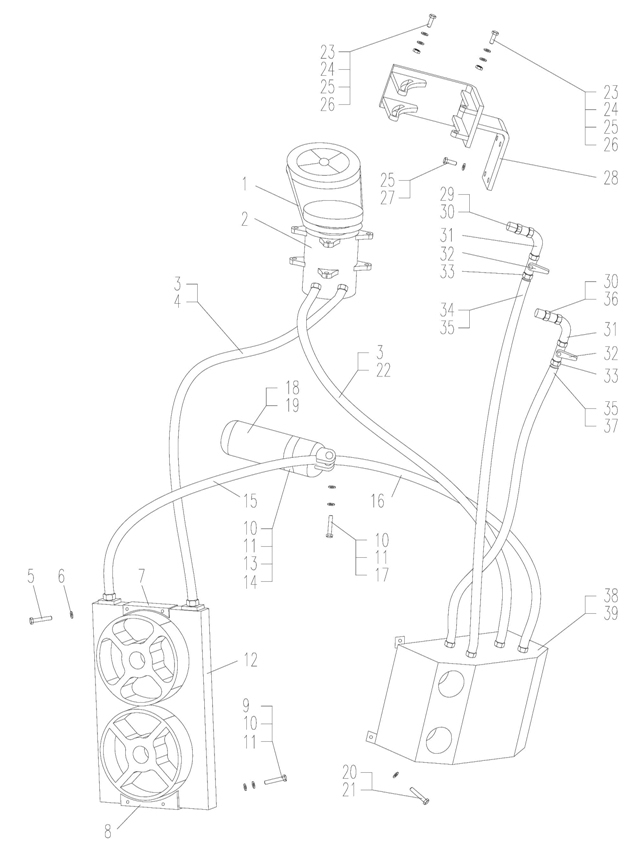

AIR-CONDITION SYSTEM

← PUSH PLATE MARKS AND PLATES →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Deltoid Strip

Каталожный номер:A-1145(17-450)

Комплект:1

Примечание:

№ на схеме:2

Наименование:Comprissor

Каталожный номер:6DT10-102

Комплект:1

Примечание:

№ на схеме:3

Наименование:Nylon hoop 90

Каталожный номер:B-Q020020-00004

Комплект:8

Примечание:

№ на схеме:4

Наименование:Hose 13/32 L=1300

Каталожный номер:GQT7C/2-011

Комплект:1

Примечание:

№ на схеме:5

Наименование:Bolt M8x20 ZnD

Каталожный номер:B-G057830-00139

Комплект:4

Примечание:

№ на схеме:6

Наименование:Washer 8

Каталожный номер:B-G020490-00023

Комплект:4

Примечание:

№ на схеме:7

Наименование:Bracket

Каталожный номер:190C.21.1

Комплект:1

Примечание:

№ на схеме:8

Наименование:Bracket

Каталожный номер:190C.21.2

Комплект:1

Примечание:

№ на схеме:9

Наименование:Bolt M6x16 ZnD

Каталожный номер:B-G057830-00130

Комплект:12

Примечание:

№ на схеме:10

Наименование:Spring Washer 6

Каталожный номер:B-G000930-00015

Комплект:15

Примечание:

№ на схеме:11

Наименование:Washer 6 ZnD

Каталожный номер:B-G00097B-00021

Комплект:15

Примечание:

№ на схеме:12

Наименование:Condensator

Каталожный номер:GQT18D-012

Комплект:1

Примечание:

№ на схеме:13

Наименование:Nut M6 ZnD

Каталожный номер:B-G061700-00034

Комплект:1

Примечание:

№ на схеме:14

Наименование:Bolt M6x50ZnD

Каталожный номер:B-G057830-00159

Комплект:1

Примечание:

№ на схеме:15

Наименование:Hose 5/16 L=1200

Каталожный номер:GQT7C/2-012

Комплект:1

Примечание:

№ на схеме:16

Наименование:Hose 5/16 L=1400

Каталожный номер:GQT7C/2-010

Комплект:1

Примечание:

№ на схеме:17

Наименование:Bolt M6x12 ZnD

Каталожный номер:B-G057830-00128

Комплект:12

Примечание:

№ на схеме:18

Наименование:Tank

Каталожный номер:6DT10-401

Комплект:1

Примечание:

№ на схеме:19

Наименование:Tank Bracket

Каталожный номер:GQT7-052A

Комплект:1

Примечание:

№ на схеме:20

Наименование:Washer 12

Каталожный номер:B-Q020490-00003

Комплект:4

Примечание:

№ на схеме:21

Наименование:Bolt M12x30 ZnD

Каталожный номер:B-G057830-00034

Комплект:4

Примечание:

№ на схеме:22

Наименование:Hose 1/2 L=2400

Каталожный номер:GQT7C/2-013

Комплект:1

Примечание:

№ на схеме:23

Наименование:Bolt M10x35 ZnD

Каталожный номер:B-G057830-00012

Комплект:4

Примечание:

№ на схеме:24

Наименование:Spring Washer 10

Каталожный номер:B-G000930-00001

Комплект:4

Примечание:

№ на схеме:25

Наименование:Washer 10 ZnD

Каталожный номер:B-G00097B-00002

Комплект:8

Примечание:

№ на схеме:26

Наименование:Nut M10 ZnD

Каталожный номер:B-G000410-00002

Комплект:4

Примечание:

№ на схеме:27

Наименование:Bolt M10x25 ZnD

Каталожный номер:B-G057830-00006

Комплект:4

Примечание:

№ на схеме:28

Наименование:Compressor Bracket

Каталожный номер:Z50B.21C.1

Комплект:1

Примечание:

№ на схеме:29

Наименование:Joint

Каталожный номер:Z50H.21A-2

Комплект:1

Примечание:

№ на схеме:30

Наименование:O-ring 16x2.4

Каталожный номер:B-Q020710-00023

Комплект:2

Примечание:

№ на схеме:31

Наименование:Joint pipe

Каталожный номер:Z30.20.4

Комплект:2

Примечание:

№ на схеме:32

Наименование:Valve 1/2

Каталожный номер:W-15-00051

Комплект:2

Примечание:

№ на схеме:33

Наименование:Joint

Каталожный номер:Z30E.19-1

Комплект:2

Примечание:

№ на схеме:34

Наименование:Hose Ø16x1500

Каталожный номер:190C.21-4

Комплект:1

Примечание:

№ на схеме:35

Наименование:Clamp d25

Каталожный номер:B-J088700-00012

Комплект:4

Примечание:

№ на схеме:36

Наименование:Joint

Каталожный номер:Z50H.21A-1

Комплект:1

Примечание:

№ на схеме:37

Наименование:Hose Ø16x2000

Каталожный номер:190C.21-3

Комплект:1

Примечание:

№ на схеме:38

Наименование:Evaporator Cushion

Каталожный номер:190C.21-2

Комплект:2

Примечание:

№ на схеме:39

Наименование:Evaporator

Каталожный номер:GQZ-7C/3

Комплект:1

Примечание:
