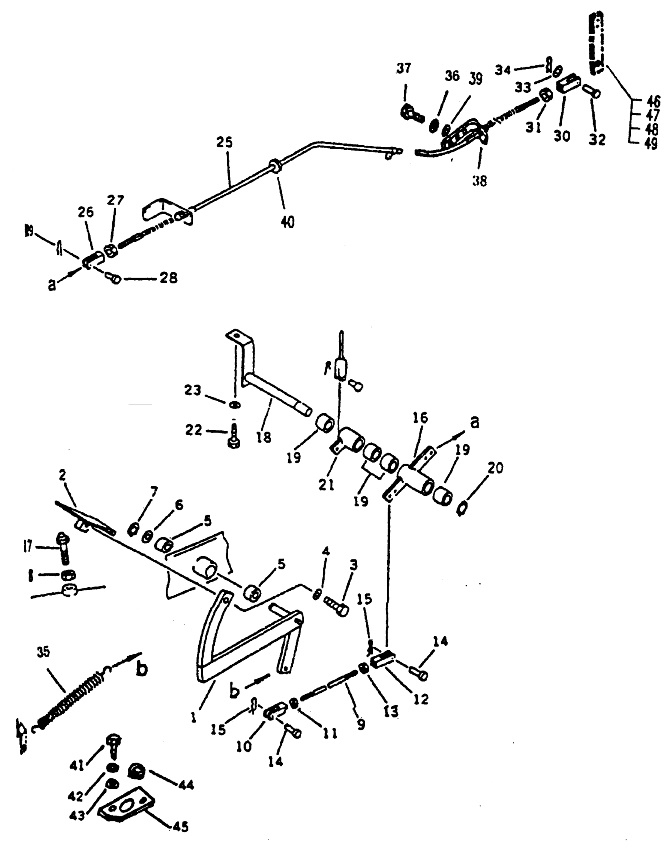

ACCELERATOR PEDAL

← FUEL CONTROL LEVER PARKING BRAKE CONTROL LEVER →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Lever

Каталожный номер:190C.1.2.6

Комплект:1

Примечание:

№ на схеме:2

Наименование:Pedal

Каталожный номер:190C.1.2.7

Комплект:1

Примечание:

№ на схеме:3

Наименование:Bolt M12x30ZnD

Каталожный номер:B-G057830-00034

Комплект:1

Примечание:

№ на схеме:4

Наименование:Washer 12

Каталожный номер:B-Q020490-00003

Комплект:1

Примечание:

№ на схеме:5

Наименование:Bushing SF-1 1615

Каталожный номер:W-12-00024

Комплект:2

Примечание:

№ на схеме:6

Наименование:Washer 16 ZnD

Каталожный номер:B-G008480-00006

Комплект:1

Примечание:

№ на схеме:7

Наименование:Ring Snap 16

Каталожный номер:B-G00894A-00007

Комплект:1

Примечание:

№ на схеме:8

Наименование:Nut M12 ZnD

Каталожный номер:B-G061700-00007

Комплект:1

Примечание:

№ на схеме:9

Наименование:Rod

Каталожный номер:190C.1.2.12

Комплект:1

Примечание:

№ на схеме:10

Наименование:Yoke

Каталожный номер:190C.1.2-11

Комплект:1

Примечание:

№ на схеме:11

Наименование:Nut M8 ZnD

Каталожный номер:B-G061700-00036

Комплект:1

Примечание:

№ на схеме:12

Наименование:Yoke L.H.Thread

Каталожный номер:190C.15A-8

Комплект:1

Примечание:

№ на схеме:13

Наименование:Nut L.H.Thread M8-L ZnD

Каталожный номер:B-G061700-00037

Комплект:1

Примечание:

№ на схеме:14

Наименование:Pin B8x22 ZnD

Каталожный номер:B-G008820-00040

Комплект:2

Примечание:

№ на схеме:15

Наименование:Pin Snap

Каталожный номер:190C.15A-17

Комплект:2

Примечание:

№ на схеме:16

Наименование:Lever

Каталожный номер:190C.1.2.8

Комплект:1

Примечание:

№ на схеме:17

Наименование:Bolt M12x55ZnD

Каталожный номер:B-G057830-00047

Комплект:1

Примечание:

№ на схеме:18

Наименование:Shaft

Каталожный номер:190C.1.2.10

Комплект:1

Примечание:

№ на схеме:19

Наименование:Bushing SF-1 1620

Каталожный номер:W-12-00025

Комплект:4

Примечание:

№ на схеме:20

Наименование:Ring Snap 16

Каталожный номер:B-G00894A-00007

Комплект:1

Примечание:

№ на схеме:21

Наименование:Lever

Каталожный номер:190C.1.2.9

Комплект:1

Примечание:

№ на схеме:22

Наименование:Bolt M12x30ZnD

Каталожный номер:B-G057830-00034

Комплект:1

Примечание:

№ на схеме:23

Наименование:Washer 12

Каталожный номер:B-Q020490-00003

Комплект:1

Примечание:

№ на схеме:25

Наименование:Cable

Каталожный номер:220C.1.2.1

Комплект:1

Примечание:

№ на схеме:26

Наименование:Yoke

Каталожный номер:190C.1.2-7

Комплект:1

Примечание:

№ на схеме:27

Наименование:Nut M6 ZnD

Каталожный номер:B-G061700-00034

Комплект:1

Примечание:

№ на схеме:28

Наименование:Pin B8x22 ZnD

Каталожный номер:B-G008820-00040

Комплект:1

Примечание:

№ на схеме:29

Наименование:Pin Snap

Каталожный номер:190C.15A-17

Комплект:1

Примечание:

№ на схеме:30

Наименование:Yoke

Каталожный номер:190C.1.2-12

Комплект:1

Примечание:

№ на схеме:31

Наименование:Nut M6 ZnD

Каталожный номер:B-G061700-00034

Комплект:1

Примечание:

№ на схеме:32

Наименование:Pin B6x20 ZnD

Каталожный номер:B-G008820-00034

Комплект:1

Примечание:

№ на схеме:33

Наименование:Washer 6 ZnD

Каталожный номер:B-G008480-00009

Комплект:1

Примечание:

№ на схеме:34

Наименование:Pin Snap 2x18 ZnD

Каталожный номер:B-G000910-00019

Комплект:1

Примечание:

№ на схеме:35

Наименование:Spring

Каталожный номер:190C.1.2-1

Комплект:1

Примечание:

№ на схеме:36

Наименование:Washer 10

Каталожный номер:B-G000930-00001

Комплект:2

Примечание:

№ на схеме:37

Наименование:Bolt M10x25 ZnD

Каталожный номер:B-G057830-00006

Комплект:2

Примечание:

№ на схеме:38

Наименование:Bracket

Каталожный номер:190H.1-18

Комплект:1

Примечание:

№ на схеме:39

Наименование:Washer 10 ZnD

Каталожный номер:B-G00097B-00021

Комплект:2

Примечание:

№ на схеме:40

Наименование:Grommet 16

Каталожный номер:B-Q020030-00002

Комплект:1

Примечание:

№ на схеме:41

Наименование:Bolt M8x20ZnD

Каталожный номер:B-G057830-00139

Комплект:2

Примечание:

№ на схеме:42

Наименование:Washer 8

Каталожный номер:B-G000930-00017

Комплект:2

Примечание:

№ на схеме:43

Наименование:Washer 8

Каталожный номер:B-Q020490-00023

Комплект:2

Примечание:

№ на схеме:44

Наименование:Washer

Каталожный номер:190C.1.2-9

Комплект:1

Примечание:

№ на схеме:45

Наименование:Washer

Каталожный номер:190C.1.2-8

Комплект:1

Примечание:

№ на схеме:46

Наименование:Knob

Каталожный номер:190H.1.1-1

Комплект:1

Примечание:

№ на схеме:47

Наименование:Washer 6 ZnD

Каталожный номер:B-G00097B-00021

Комплект:2

Примечание:

№ на схеме:48

Наименование:Washer 6

Каталожный номер:B-G000930-00015

Комплект:2

Примечание:

№ на схеме:49

Наименование:Bolt M6x25ZnD

Каталожный номер:B-G057830-00132

Комплект:2

Примечание:
