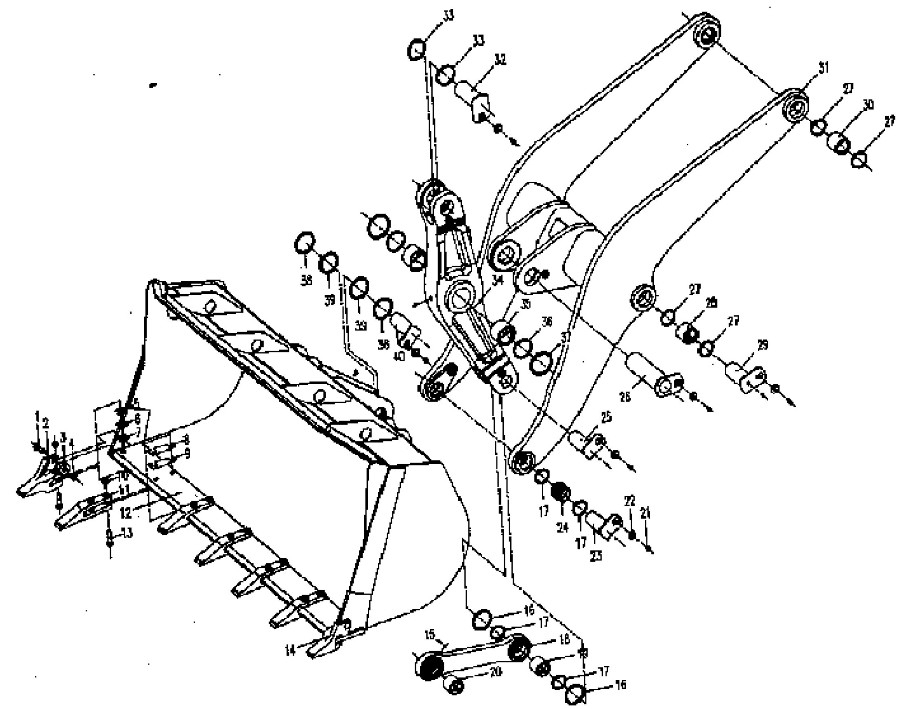

Z50E.13P (R&S)+Z50E.31.G0 Working Equipment & Bucket

← Frame Assy 2 957.14.1 Hydraulic Tank →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Bolt

Каталожный номер:Z50B.13-6

Комплект:2

Примечание:

№ на схеме:2

Наименование:Right tooth

Каталожный номер:Z50B.13-11A

Комплект:1

Примечание:

№ на схеме:3

Наименование:Nut M24ZnD

Каталожный номер:B-G051750-00001

Комплект:2

Примечание:

№ на схеме:4

Наименование:Washer 24

Каталожный номер:B-Q020490-00015

Комплект:2

Примечание:

№ на схеме:5

Наименование:Pad

Каталожный номер:Z50B.13-16

Комплект:4

Примечание:

№ на схеме:6

Наименование:Pad

Каталожный номер:Z50B.13-14

Комплект:2

Примечание:

№ на схеме:7

Наименование:Pad

Каталожный номер:Z50B.13-13

Комплект:2

Примечание:

№ на схеме:8

Наименование:Pad

Каталожный номер:Z50B.13-9

Комплект:5

Примечание:

№ на схеме:9

Наименование:Pad

Каталожный номер:Z50B.13-8

Комплект:5

Примечание:

№ на схеме:10

Наименование:Nut

Каталожный номер:Z50B.13-5

Комплект:12

Примечание:

№ на схеме:11

Наименование:Bucket tooth

Каталожный номер:Z50B.13-10A

Комплект:5

Примечание:

№ на схеме:12

Наименование:Universal bucket

Каталожный номер:Z50E.31.G0.1

Комплект:1

Примечание:

№ на схеме:13

Наименование:Bolt

Каталожный номер:Z50B.13-4

Комплект:12

Примечание:

№ на схеме:14

Наименование:Left tooth

Каталожный номер:Z50B.13-12A

Комплект:1

Примечание:

№ на схеме:15

Наименование:Grease cup M10X1

Каталожный номер:B-J07940A-00001

Комплект:8

Примечание:

№ на схеме:16

Наименование:Outer dust ring 115

Каталожный номер:Z50B.13-1

Комплект:8

Примечание:

№ на схеме:17

Наименование:Inner dust ring 100

Каталожный номер:Z50B.13.1

Комплект:8

Примечание:

№ на схеме:18

Наименование:Linkage 3.35M / 3.60M

Каталожный номер:Z50E.13R.2.1

Комплект:1

Примечание:Z50E.13R / Z50E.13S

№ на схеме:18

Наименование:Linkage

Каталожный номер:Z50E.13P.2.1

Комплект:1

Примечание:Z50E.13P

№ на схеме:19

Наименование:Bushing

Каталожный номер:Z50B.13.8-2A

Комплект:1

Примечание:

№ на схеме:20

Наименование:Bushing

Каталожный номер:Z50B.13.8-1A

Комплект:1

Примечание:

№ на схеме:21

Наименование:Bolt M16X25ZnD

Каталожный номер:B-G057830-00066

Комплект:8

Примечание:

№ на схеме:22

Наименование:Washer 16

Каталожный номер:B-Q01201E-00003

Комплект:8

Примечание:

№ на схеме:23

Наименование:Shaft assembly

Каталожный номер:Z50E.13N.3

Комплект:2

Примечание:

№ на схеме:24

Наименование:Frontal bushing

Каталожный номер:Z50E.13P.1-1

Комплект:2

Примечание:

№ на схеме:25

Наименование:Shaft assembly

Каталожный номер:Z50E.13N.5

Комплект:1

Примечание:

№ на схеме:26

Наименование:Shaft assembly

Каталожный номер:Z50B.13.4

Комплект:1

Примечание:

№ на схеме:27

Наименование:Inner dust ring 110

Каталожный номер:Z50B.13.13

Комплект:12

Примечание:

№ на схеме:28

Наименование:Mid bushing

Каталожный номер:Z50B.13.7-3A

Комплект:2

Примечание:

№ на схеме:29

Наименование:Shaft assembly

Каталожный номер:Z50B.13.5A

Комплект:2

Примечание:

№ на схеме:30

Наименование:Tail bushing

Каталожный номер:Z50B.13.7-1A

Комплект:2

Примечание:

№ на схеме:31

Наименование:Lift arm 3.60M

Каталожный номер:Z50E.13S.1.1

Комплект:1

Примечание:Z50E.13S

№ на схеме:31

Наименование:Lift arm 3.35M

Каталожный номер:Z50E.13R.1.1

Комплект:1

Примечание:Z50E.13R

№ на схеме:31

Наименование:Lift arm

Каталожный номер:Z50E.13P.1.1

Комплект:1

Примечание:Z50E.13P

№ на схеме:32

Наименование:Shaft assembly

Каталожный номер:Z50E.13N.6

Комплект:1

Примечание:

№ на схеме:33

Наименование:Inner dust ring 115

Каталожный номер:Z50B.13.12

Комплект:2

Примечание:

№ на схеме:34

Наименование:Rocker arm

Каталожный номер:Z50E.13P.3-1

Комплект:1

Примечание:

№ на схеме:35

Наименование:Bushing

Каталожный номер:Z50B.13.9-1A

Комплект:2

Примечание:

№ на схеме:36

Наименование:Inner dust ring 135

Каталожный номер:Z50B.13.11

Комплект:2

Примечание:

№ на схеме:37

Наименование:Pad

Каталожный номер:Z50B.13-15

Комплект:3

Примечание:

№ на схеме:38

Наименование:Pad

Каталожный номер:Z50B.13-2

Комплект:3

Примечание:

№ на схеме:42

Наименование:Pad

Каталожный номер:Z50B.13-3

Комплект:3

Примечание:

№ на схеме:43

Наименование:Shaft assembly

Каталожный номер:Z50E.13N.4

Комплект:2

Примечание:
