Z50H.4B Transmission And Accessories

← Z50B.3 Main Drive Shaft Z50H.4.1 Output Shaft Ass’y →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

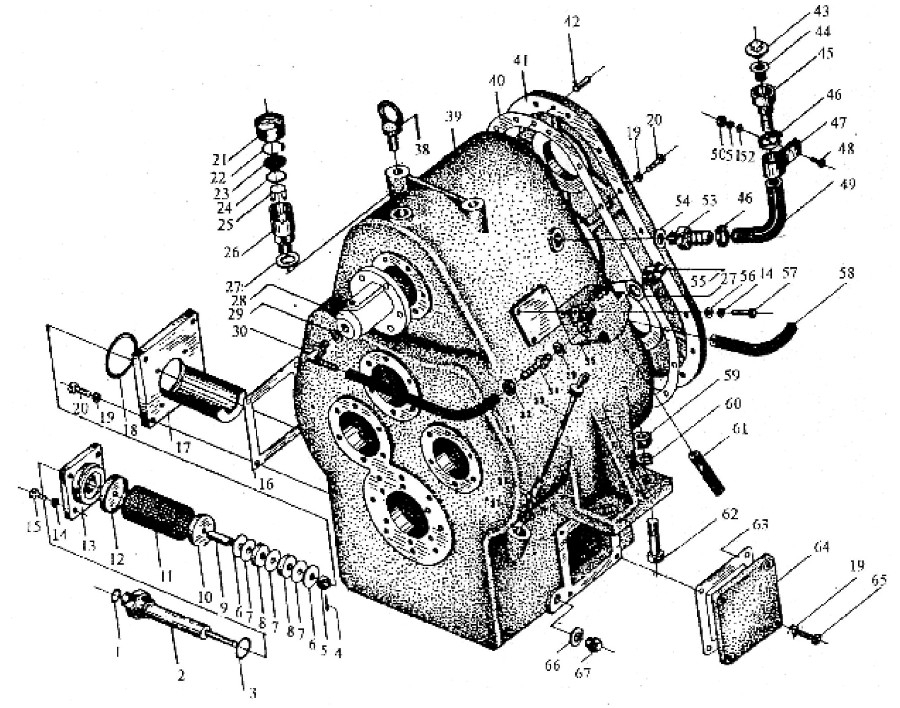

№ на схеме:

Наименование:Nut M20ZnD

Каталожный номер:B-G061700-00018

Комплект:4

Примечание:

№ на схеме:1

Наименование:O-ring 25X2.4

Каталожный номер:B-Q020710-00042

Комплект:1

Примечание:

№ на схеме:2

Наименование:Tube

Каталожный номер:Z30.4.21-4

Комплект:11

Примечание:

№ на схеме:3

Наименование:O-ring 45X3.5

Каталожный номер:B-Q020710-00070

Комплект:1

Примечание:

№ на схеме:4

Наименование:Pin 2X36 ZnD

Каталожный номер:B-G000910-00023

Комплект:1

Примечание:

№ на схеме:5

Наименование:Nut M10ZnD

Каталожный номер:B-G061780-00002

Комплект:1

Примечание:

№ на схеме:6

Наименование:Al-washer

Каталожный номер:Z30.4.21-12

Комплект:2

Примечание:

№ на схеме:7

Наименование:Spacer washer

Каталожный номер:Z30.14.8.3-3

Комплект:15

Примечание:

№ на схеме:8

Наименование:Magnet iron

Каталожный номер:Z30.14.8.3-2

Комплект:4

Примечание:

№ на схеме:9

Наименование:Al-pipe

Каталожный номер:Z30.4.21-1

Комплект:1

Примечание:

№ на схеме:10

Наименование:Filter lower cover

Каталожный номер:Z30.4.21-3

Комплект:1

Примечание:

№ на схеме:11

Наименование:Filter frame and gauze

Каталожный номер:Z30.4.21-10

Комплект:1

Примечание:

№ на схеме:12

Наименование:Filter upper cover

Каталожный номер:Z30.4.21-5

Комплект:1

Примечание:

№ на схеме:13

Наименование:Flange disk

Каталожный номер:Z30.4.21-8

Комплект:1

Примечание:

№ на схеме:14

Наименование:Washer 8

Каталожный номер:B-G000930-00017

Комплект:7

Примечание:

№ на схеме:15

Наименование:Bolt M8X25 ZnD

Каталожный номер:B-G057830-00143

Комплект:4

Примечание:

№ на схеме:16

Наименование:Washer

Каталожный номер:Z30.4.21-6

Комплект:1

Примечание:

№ на схеме:17

Наименование:Cover and cap

Каталожный номер:Z30.4.21-7

Комплект:1

Примечание:

№ на схеме:18

Наименование:O-ring 90X3.1

Каталожный номер:B-Q020710-00104

Комплект:1

Примечание:

№ на схеме:19

Наименование:Washer 10

Каталожный номер:B-J010020-00001

Комплект:32

Примечание:

№ на схеме:20

Наименование:Bolt M10X35 ZnD

Каталожный номер:B-G057830-00012

Комплект:28

Примечание:

№ на схеме:21

Наименование:Outer cover

Каталожный номер:Z30.4.16-3

Комплект:1

Примечание:

№ на схеме:22

Наименование:Retainer 40

Каталожный номер:B-G00895A-00001

Комплект:1

Примечание:

№ на схеме:23

Наименование:Filter plate

Каталожный номер:Z30.4.16.1

Комплект:1

Примечание:

№ на схеме:24

Наименование:O-ring 40X3.5

Каталожный номер:B-Q020710-00064

Комплект:1

Примечание:

№ на схеме:25

Наименование:Cover

Каталожный номер:Z30.4.16-2

Комплект:1

Примечание:

№ на схеме:26

Наименование:Aerate cup

Каталожный номер:Z30.4.16-1

Комплект:1

Примечание:

№ на схеме:27

Наименование:Washer 30

Каталожный номер:B-J010020-00010

Комплект:2

Примечание:

№ на схеме:28

Наименование:Bearing cover

Каталожный номер:Z50B.4.6-1

Комплект:1

Примечание:

№ на схеме:29

Наименование:Washer 27

Каталожный номер:B-J010020-00009

Комплект:6

Примечание:

№ на схеме:30

Наименование:Elbow

Каталожный номер:Z30.4M.1.1

Комплект:3

Примечание:

№ на схеме:31

Наименование:Hose Ф16X26X430

Каталожный номер:Z50B.4.15-2

Комплект:1

Примечание:

№ на схеме:32

Наименование:Clip d32

Каталожный номер:B-J088700-00014

Комплект:6

Примечание:

№ на схеме:33

Наименование:Oil gauge

Каталожный номер:Z50B.4.9

Комплект:1

Примечание:

№ на схеме:34

Наименование:Joint body

Каталожный номер:Z30.4.17-3

Комплект:3

Примечание:

№ на схеме:35

Наименование:Diverter

Каталожный номер:Z50B.4.15-1

Комплект:1

Примечание:

№ на схеме:36

Наименование:Gauge seat

Каталожный номер:Z50B.4.9-2

Комплект:1

Примечание:

№ на схеме:37

Наименование:Washer 22

Каталожный номер:B-J010020-00007

Комплект:1

Примечание:

№ на схеме:38

Наименование:Screw M20ZnD

Каталожный номер:B-G008250-00003

Комплект:2

Примечание:

№ на схеме:39

Наименование:Case

Каталожный номер:Z50E.4A-1B

Комплект:1

Примечание:

№ на схеме:40

Наименование:Paper pad

Каталожный номер:Z50E.4-4

Комплект:1

Примечание:

№ на схеме:41

Наименование:Cover

Каталожный номер:Z50E.4-3

Комплект:1

Примечание:

№ на схеме:42

Наименование:Pin A12X35

Каталожный номер:B-G001180-00002

Комплект:2

Примечание:

№ на схеме:43

Наименование:Cover

Каталожный номер:Z50B.4.16-1

Комплект:1

Примечание:

№ на схеме:44

Наименование:Strainer

Каталожный номер:Z50B.4.16.1

Комплект:1

Примечание:

№ на схеме:45

Наименование:Oil filler mouth

Каталожный номер:Z50B.4.16-2

Комплект:1

Примечание:

№ на схеме:46

Наименование:Clip d40

Каталожный номер:B-J088700-00015

Комплект:2

Примечание:

№ на схеме:47

Наименование:Clamped plate

Каталожный номер:Z50B.4.16-4

Комплект:1

Примечание:

№ на схеме:48

Наименование:Bolt M6X16 ZnD

Каталожный номер:B-G057830-00130

Комплект:2

Примечание:

№ на схеме:49

Наименование:Hose Ф25X35X1100

Каталожный номер:Z50B.4.16-3

Комплект:1

Примечание:

№ на схеме:50

Наименование:Nut M6 ZnD

Каталожный номер:B-G061700-00034

Комплект:2

Примечание:

№ на схеме:51

Наименование:Washer 6

Каталожный номер:B-G000930-00015

Комплект:2

Примечание:

№ на схеме:52

Наименование:Washer 6

Каталожный номер:B-G00097B-00021

Комплект:2

Примечание:

№ на схеме:53

Наименование:Joint body M30X1.5

Каталожный номер:B-Q01202L-00002

Комплект:1

Примечание:

№ на схеме:54

Наименование:Washer 30

Каталожный номер:B-J010020-00010

Комплект:1

Примечание:

№ на схеме:55

Наименование:Joint body

Каталожный номер:Z30.2M.4-1

Комплект:1

Примечание:

№ на схеме:56

Наименование:Washer 8ZnD

Каталожный номер:B-G00097B-00023

Комплект:3

Примечание:

№ на схеме:57

Наименование:Bolt M8X50 ZnD

Каталожный номер:B-G057820-00162

Комплект:3

Примечание:

№ на схеме:58

Наименование:Hose Ф16X26X720

Каталожный номер:Z50B.4.15-4

Комплект:1

Примечание:

№ на схеме:59

Наименование:Nut M20ZnD

Каталожный номер:B-G061720-00008

Комплект:4

Примечание:

№ на схеме:60

Наименование:Washer 20

Каталожный номер:B-G000930-00008

Комплект:4

Примечание:

№ на схеме:61

Наименование:Hose Ф16X26X560

Каталожный номер:Z50B.4.15-3

Комплект:1

Примечание:

№ на схеме:62

Наименование:Bolt M20X80ZnD

Каталожный номер:B-G057830-00104

Комплект:4

Примечание:

№ на схеме:63

Наименование:Washer 24

Каталожный номер:B-J010020-00008

Комплект:1

Примечание:

№ на схеме:64

Наименование:Plug M24X1.5

Каталожный номер:B-J010000-00010

Комплект:1

Примечание:
