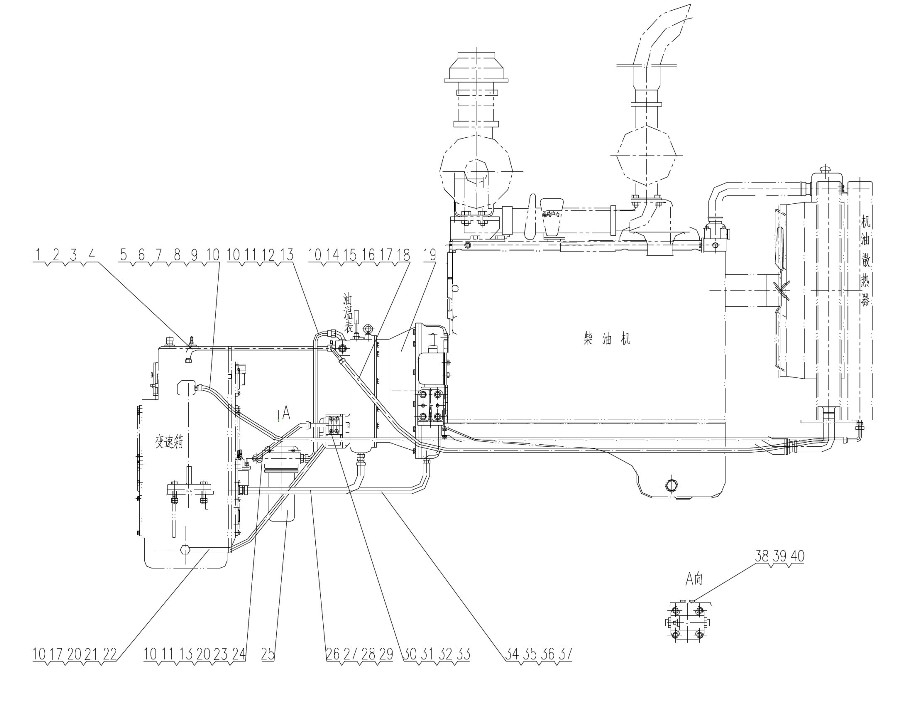

Z50H.2C Torque Converter System

← Z50G.1D.1 FUEL TANK Z50H.2C.1 (1) Torque Converter 1 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:O-ring 16X2.4

Каталожный номер:B-Q020710-00024

Комплект:2

Примечание:

№ на схеме:2

Наименование:Copper washer 18

Каталожный номер:B-J010020-00005

Комплект:2

Примечание:

№ на схеме:3

Наименование:Hose

Каталожный номер:Z30.10B.1

Комплект:1

Примечание:

№ на схеме:4

Наименование:Joint

Каталожный номер:Z30.2M.1-1

Комплект:2

Примечание:

№ на схеме:5

Наименование:Joint

Каталожный номер:Z50B.2.5.1

Комплект:2

Примечание:

№ на схеме:6

Наименование:Hose Ф19Х3300

Каталожный номер:Z50B.2.5-1

Комплект:1

Примечание:

№ на схеме:7

Наименование:Joint

Каталожный номер:Z50B.2.5-2

Комплект:1

Примечание:

№ на схеме:8

Наименование:Nut

Каталожный номер:Z50B.2.5-3

Комплект:1

Примечание:

№ на схеме:9

Наименование:Clamp d32

Каталожный номер:B-J088700-00014

Комплект:6

Примечание:

№ на схеме:10

Наименование:O-ring 24X2.4

Каталожный номер:B-Q020710-00040

Комплект:13

Примечание:

№ на схеме:11

Наименование:O-ring 28X3.5

Каталожный номер:B-Q020710-00045

Комплект:3

Примечание:

№ на схеме:12

Наименование:Hose joint 19II-780

Каталожный номер:B-Q020750-00055

Комплект:1

Примечание:

№ на схеме:13

Наименование:Joint

Каталожный номер:Z30.2M.5.2

Комплект:3

Примечание:

№ на схеме:14

Наименование:Hose joint 19I-2700

Каталожный номер:B-Q020750-00043

Комплект:1

Примечание:

№ на схеме:15

Наименование:Washer 27

Каталожный номер:B-J010020-00009

Комплект:1

Примечание:

№ на схеме:16

Наименование:Joint

Каталожный номер:Z30.2M.4-1

Комплект:1

Примечание:

№ на схеме:17

Наименование:Joint

Каталожный номер:Z30.2M.2.1

Комплект:2

Примечание:

№ на схеме:18

Наименование:Hose

Каталожный номер:Z50E.2F.1.1

Комплект:1

Примечание:

№ на схеме:19

Наименование:Torque converter

Каталожный номер:Z50H.2C.1

Комплект:1

Примечание:

№ на схеме:20

Наименование:O-ring 35X3.5

Каталожный номер:B-Q020710-00056

Комплект:2

Примечание:

№ на схеме:21

Наименование:Hose

Каталожный номер:Z50E.2L.1.1

Комплект:1

Примечание:

№ на схеме:22

Наименование:Joint

Каталожный номер:Z50E.2F.5.1

Комплект:1

Примечание:

№ на схеме:23

Наименование:Hose joint 19II-640

Каталожный номер:B-Q020750-00053

Комплект:1

Примечание:

№ на схеме:24

Наименование:Joint

Каталожный номер:Z50E.2F.4.1

Комплект:1

Примечание:

№ на схеме:25

Наименование:Fine filter

Каталожный номер:Z50E.2.3

Комплект:2

Примечание:

№ на схеме:26

Наименование:Clamp d40

Каталожный номер:B-J088700-00015

Комплект:4

Примечание:

№ на схеме:27

Наименование:Washer 30

Каталожный номер:B-J010020-00010

Комплект:2

Примечание:

№ на схеме:28

Наименование:Hose Ф25Х680

Каталожный номер:Z50B.2.8-1

Комплект:1

Примечание:

№ на схеме:29

Наименование:Joint

Каталожный номер:Z30.2.6-2

Комплект:2

Примечание:

№ на схеме:30

Наименование:Pump

Каталожный номер:W-01-00007

Комплект:1

Примечание:

№ на схеме:31

Наименование:Screw M10X40

Каталожный номер:B-G000700-00008

Комплект:4

Примечание:

№ на схеме:32

Наименование:Screw M10X25

Каталожный номер:B-G000700-00004

Комплект:1

Примечание:

№ на схеме:33

Наименование:Washer 10

Каталожный номер:B-G000930-00001

Комплект:8

Примечание:

№ на схеме:34

Наименование:Joint

Каталожный номер:Z50B.2.9-1

Комплект:1

Примечание:

№ на схеме:35

Наименование:Hose Ф16Х1300

Каталожный номер:Z50B.2.9-2

Комплект:1

Примечание:

№ на схеме:36

Наименование:Joint

Каталожный номер:Z50B.2.9-3

Комплект:1

Примечание:

№ на схеме:37

Наименование:Washer 20

Каталожный номер:B-J010020-00006

Комплект:1

Примечание:

№ на схеме:38

Наименование:Bolt M12X35ZnD

Каталожный номер:B-G057830-00037

Комплект:2

Примечание:

№ на схеме:39

Наименование:Washer 12

Каталожный номер:B-G000930-00003

Комплект:2

Примечание:

№ на схеме:40

Наименование:Nut M12ZnD

Каталожный номер:B-G061700-00007

Комплект:2

Примечание:
