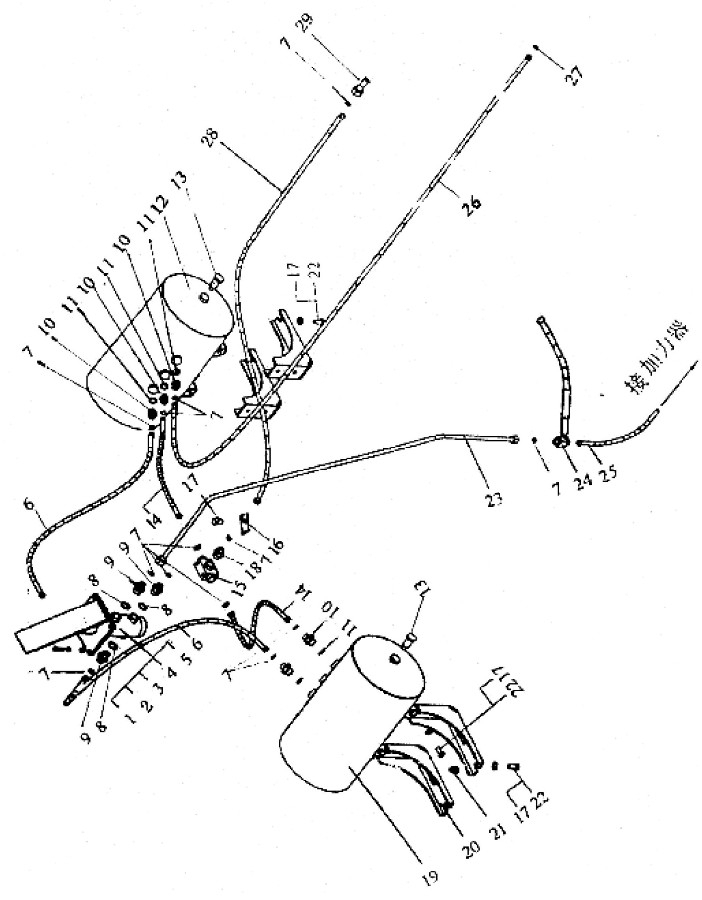

Brake System 1

← Z50E.7C Rear Drive Shaft Ass’y Brake System 2 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Air brake valve CL50-3514002

Каталожный номер:W-18-00071

Комплект:1

Примечание:

№ на схеме:2

Наименование:Bolt M8X30ZnD

Каталожный номер:B-G057830-00146

Комплект:4

Примечание:

№ на схеме:3

Наименование:Nut M8ZnD

Каталожный номер:B-G061700-00036

Комплект:6

Примечание:

№ на схеме:4

Наименование:Washer 8

Каталожный номер:B-G000930-00017

Комплект:6

Примечание:

№ на схеме:5

Наименование:Washer 8ZnD

Каталожный номер:B-G00097B-00023

Комплект:6

Примечание:

№ на схеме:6

Наименование:Pipe DH/G18 (L=900)

Каталожный номер:W-13-00040

Комплект:2

Примечание:

№ на схеме:7

Наименование:O-ring 14X2.4

Каталожный номер:B-Q020710-00018

Комплект:22

Примечание:

№ на схеме:8

Наименование:Washer 22

Каталожный номер:B-J010020-00007

Комплект:1

Примечание:

№ на схеме:9

Наименование:Joint

Каталожный номер:Z50H.9B-1

Комплект:3

Примечание:

№ на схеме:10

Наименование:Joint

Каталожный номер:Z30.9.4-1

Комплект:5

Примечание:

№ на схеме:11

Наименование:Washer 18

Каталожный номер:B-J010020-00005

Комплект:5

Примечание:

№ на схеме:12

Наименование:Rirht air tank

Каталожный номер:Z50G.9D.7

Комплект:1

Примечание:

№ на схеме:13

Наименование:Safety valve FXS-1

Каталожный номер:W-18-00021

Комплект:2

Примечание:

№ на схеме:14

Наименование:Pipe DH/G18 (L=350)

Каталожный номер:W-13-00030

Комплект:1

Примечание:

№ на схеме:15

Наименование:One-way valve ass,y DF-2

Каталожный номер:W-18-00030

Комплект:1

Примечание:

№ на схеме:16

Наименование:Nip C14

Каталожный номер:B-Q020050-00010

Комплект:1

Примечание:

№ на схеме:17

Наименование:Bolt M12X25ZnD

Каталожный номер:B-G057830-00030

Комплект:15

Примечание:

№ на схеме:18

Наименование:Joint

Каталожный номер:Z50B.9A.1-5

Комплект:1

Примечание:

№ на схеме:19

Наименование:Left air tank

Каталожный номер:Z50G.9.7

Комплект:1

Примечание:

№ на схеме:20

Наименование:support

Каталожный номер:Z40E.9B.9

Комплект:4

Примечание:

№ на схеме:21

Наименование:Drain valve DHF-8

Каталожный номер:W-18-00002

Комплект:2

Примечание:

№ на схеме:22

Наименование:Washer 12ZnD

Каталожный номер:B-Q020490-00003

Комплект:15

Примечание:

№ на схеме:23

Наименование:Pipe DH/G18 (L=1100)

Каталожный номер:W-13-00018

Комплект:1

Примечание:

№ на схеме:24

Наименование:Joint

Каталожный номер:Z50G.9D-2

Комплект:1

Примечание:

№ на схеме:25

Наименование:Air pipe

Каталожный номер:Z50G.9D.5

Комплект:1

Примечание:

№ на схеме:26

Наименование:Pipe

Каталожный номер:Z50G.9D.1

Комплект:1

Примечание:

№ на схеме:27

Наименование:Washer 18

Каталожный номер:B-J010020-00005

Комплект:1

Примечание:

№ на схеме:28

Наименование:Pipe DH/G90X18X1.5 (L=2000)

Каталожный номер:W-13-00109

Комплект:1

Примечание:

№ на схеме:29

Наименование:Joint

Каталожный номер:Z50E.9.1.6J-1

Комплект:1

Примечание:
