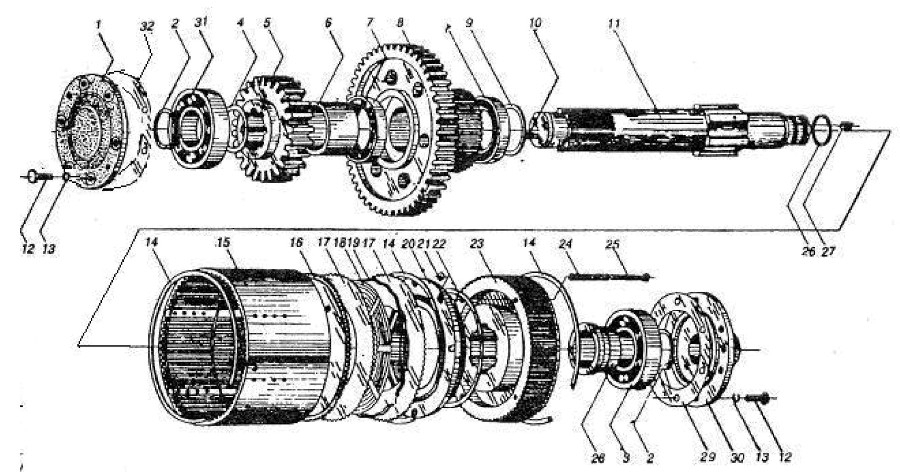

Z50H.4.3 1st Clutch Ass，y

← Z50H.4.2 2nd And 3th Clutch Ass’y Z50H.4.4 Center Shaft Ass’y →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:

Наименование:Paper pad

Каталожный номер:Z50B.4.3A-4C

Комплект:2

Примечание:

№ на схеме:

Наименование:Paper pad

Каталожный номер:Z50B.4.3A-4B

Комплект:2

Примечание:

№ на схеме:

Наименование:Paper pad

Каталожный номер:Z50B.4.2-19C

Комплект:2

Примечание:

№ на схеме:

Наименование:Paper pad

Каталожный номер:Z50B.4.2-19B

Комплект:2

Примечание:

№ на схеме:1

Наименование:Bearing cover

Каталожный номер:Z50B.4.3A-1

Комплект:1

Примечание:

№ на схеме:2

Наименование:Snap ring 55

Каталожный номер:B-G00894A-00019

Комплект:2

Примечание:

№ на схеме:3

Наименование:Bearing 6311(SKF)

Каталожный номер:W-03-00067

Комплект:1

Примечание:

№ на схеме:4

Наименование:Spacer ring

Каталожный номер:Z50B.4.2-2

Комплект:1

Примечание:

№ на схеме:5

Наименование:Output gear

Каталожный номер:Z50E.4C.3-1

Комплект:1

Примечание:

№ на схеме:6

Наименование:Bushing

Каталожный номер:Z50B.4.3-2

Комплект:1

Примечание:

№ на схеме:7

Наименование:Bearing 6013

Каталожный номер:B-G002760-00010

Комплект:2

Примечание:

№ на схеме:8

Наименование:Gear

Каталожный номер:Z50E.4.3-2

Комплект:1

Примечание:

№ на схеме:9

Наименование:Spacer ring

Каталожный номер:Z50B.4.2-14

Комплект:1

Примечание:

№ на схеме:10

Наименование:Plug

Каталожный номер:Z50B.4.2-6

Комплект:1

Примечание:

№ на схеме:11

Наименование:Shaft

Каталожный номер:Z50E.4.3-5

Комплект:1

Примечание:

№ на схеме:12

Наименование:Bolt M10X30 ZnD

Каталожный номер:B-G057830-00010

Комплект:12

Примечание:

№ на схеме:13

Наименование:Washer 10

Каталожный номер:B-G000930-00001

Комплект:12

Примечание:

№ на схеме:14

Наименование:Snap ring

Каталожный номер:Z50B.4.2-11

Комплект:3

Примечание:

№ на схеме:15

Наименование:Gear ring

Каталожный номер:Z50B.4.3-5

Комплект:1

Примечание:

№ на схеме:16

Наименование:1st cover

Каталожный номер:Z50B.4.3-4

Комплект:1

Примечание:

№ на схеме:17

Наименование:Drive disc

Каталожный номер:Z50B.4.2-7

Комплект:14

Примечание:

№ на схеме:18

Наименование:Driven disc

Каталожный номер:Z50B.4.2-8

Комплект:13

Примечание:

№ на схеме:19

Наименование:Wave spring

Каталожный номер:Z50B.4.2-15

Комплект:26

Примечание:

№ на схеме:20

Наименование:Piston

Каталожный номер:Z50B.4.2-12

Комплект:1

Примечание:

№ на схеме:21

Наименование:Retainer

Каталожный номер:Z50B.4.2-23

Комплект:4

Примечание:

№ на схеме:22

Наименование:Seal ring

Каталожный номер:Z50B.4.2-24

Комплект:1

Примечание:

№ на схеме:23

Наименование:Cylinder body

Каталожный номер:Z50E.4.3-3

Комплект:1

Примечание:

№ на схеме:24

Наименование:Retraction spring

Каталожный номер:Z50B.4.2-10

Комплект:4

Примечание:

№ на схеме:25

Наименование:Retraction drag rod

Каталожный номер:Z50B.4.2-9

Комплект:4

Примечание:

№ на схеме:26

Наименование:Oil seal ring

Каталожный номер:Z30.4.1-19

Комплект:

Примечание:

№ на схеме:27

Наименование:Screw M12X12

Каталожный номер:B-G000780-00006

Комплект:1

Примечание:

№ на схеме:28

Наименование:Collar

Каталожный номер:Z50E.4.3-4

Комплект:1

Примечание:

№ на схеме:29

Наименование:Paper pad

Каталожный номер:Z50B.4.2-19A

Комплект:2

Примечание:

№ на схеме:30

Наименование:Bearing cover

Каталожный номер:Z50B.4.3-7

Комплект:1

Примечание:

№ на схеме:31

Наименование:Bearing cover 6411(SKF)

Каталожный номер:W-03-00050

Комплект:1

Примечание:

№ на схеме:32

Наименование:Paper pad

Каталожный номер:Z50B.4.3A-4A

Комплект:2

Примечание:
