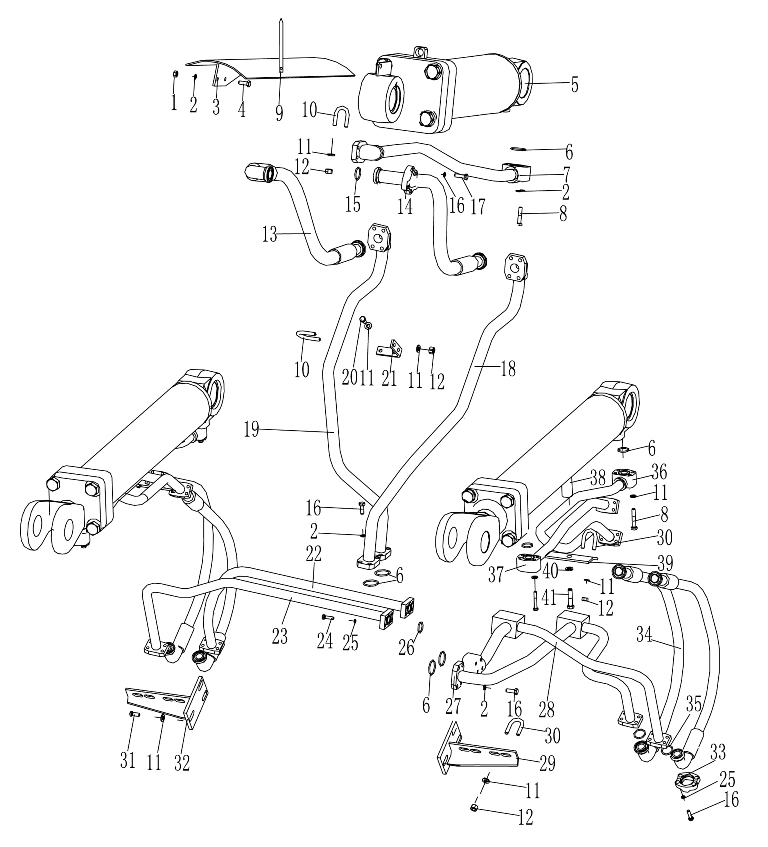

Hydraulic system 3

← Hydraulic system 2 955.14.9 Hydraulic Tank Assy →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Nut M10ZnD

Каталожный номер:B-G061700-00003

Комплект:8

Примечание:

№ на схеме:2

Наименование:Washer 10

Каталожный номер:B-G000930-00001

Комплект:40

Примечание:

№ на схеме:3

Наименование:Plate

Каталожный номер:Z50E. 44M. 1

Комплект:1

Примечание:

№ на схеме:4

Наименование:Bolt M10x40ZnD

Каталожный номер:B-G057830-00015

Комплект:2

Примечание:

№ на схеме:5

Наименование:Oil Cylinder

Каталожный номер:Z50E.34F. 2

Комплект:1

Примечание:

№ на схеме:6

Наименование:O-ring 41x3.5

Каталожный номер:B-Q020710-00065

Комплект:12

Примечание:

№ на схеме:7

Наименование:Oil pipe

Каталожный номер:Z50B. 14. 19

Комплект:1

Примечание:

№ на схеме:8

Наименование:Bolt M10x60-10. 9ZnD

Каталожный номер:B-G057820-00017

Комплект:20

Примечание:

№ на схеме:9

Наименование:Staff gauge

Каталожный номер:Z50E. 44M-1

Комплект:1

Примечание:

№ на схеме:10

Наименование:U-pipe clamp A34

Каталожный номер:B-Q020120-00004

Комплект:3

Примечание:

№ на схеме:11

Наименование:Washer 10

Каталожный номер:B-Q020490-00001

Комплект:42

Примечание:

№ на схеме:12

Наименование:Nut M10x1. 25ZnD

Каталожный номер:B-G061760-00001

Комплект:22

Примечание:

№ на схеме:13

Наименование:Hose

Каталожный номер:955L.14.10

Комплект:2

Примечание:

№ на схеме:14

Наименование:Flange A44. 1/21

Каталожный номер:B-Q020140-00003

Комплект:22

Примечание:

№ на схеме:15

Наименование:O-ring 37.5X3. 55

Каталожный номер:B-G03452A-00014

Комплект:10

Примечание:

№ на схеме:16

Наименование:Bolt M10x30ZnD

Каталожный номер:B-G057830-00010

Комплект:8

Примечание:

№ на схеме:17

Наименование:Bolt M10x30-10. 9ZnD

Каталожный номер:B-G057830-00009

Комплект:40

Примечание:

№ на схеме:18

Наименование:Oil pipe

Каталожный номер:Z50E. 34F. 4

Комплект:1

Примечание:

№ на схеме:19

Наименование:Oil pipe

Каталожный номер:Z50E.34F. 5

Комплект:1

Примечание:

№ на схеме:20

Наименование:Bolt M10x20ZnD

Каталожный номер:B-G057830-00003

Комплект:4

Примечание:

№ на схеме:21

Наименование:Plate

Каталожный номер:Z50E.14-3

Комплект:2

Примечание:

№ на схеме:22

Наименование:Oil pipe

Каталожный номер:955. 14. 6 (ver.: 1)

Комплект:1

Примечание:

№ на схеме:23

Наименование:Oil pipe

Каталожный номер:955. 14. 5 (ver.: 1)

Комплект:1

Примечание:

№ на схеме:24

Наименование:Bolt M8x30-10. 9ZnD

Каталожный номер:B-G057830-00145 (ver.: 1)

Комплект:8

Примечание:

№ на схеме:25

Наименование:Washer

Каталожный номер:B-G000930-00017 (ver.: 1)

Комплект:40

Примечание:

№ на схеме:26

Наименование:O-ring 36x3.5

Каталожный номер:B-Q020710-00057 (ver.: 1)

Комплект:6

Примечание:

№ на схеме:27

Наименование:Oil pipe

Каталожный номер:955. 14. 7 (ver.: 1)

Комплект:1

Примечание:

№ на схеме:28

Наименование:Oil pipe

Каталожный номер:955. 14. 8 (ver.: 1)

Комплект:1

Примечание:

№ на схеме:29

Наименование:Plate

Каталожный номер:Z50B. 14. 26 (ver.: 1)

Комплект:1

Примечание:

№ на схеме:30

Наименование:U-pipe clamp A28

Каталожный номер:B-Q020120-00003 (ver.: 1)

Комплект:8

Примечание:

№ на схеме:31

Наименование:Bolt M10x25ZnD

Каталожный номер:B-G057830-00006 (ver.: 1)

Комплект:10

Примечание:

№ на схеме:32

Наименование:Plate

Каталожный номер:Z50B. 14. 27 (ver.: 1)

Комплект:1

Примечание:

№ на схеме:33

Наименование:Flange A32.6/35

Каталожный номер:B-Q020140-00001 (ver.: 1)

Комплект:16

Примечание:

№ на схеме:34

Наименование:Hose

Каталожный номер:955L. 14.9 (ver.: 1)

Комплект:4

Примечание:

№ на схеме:35

Наименование:O-ring 25x3.55

Каталожный номер:B-G03452A-00009 (ver.: 1)

Комплект:8

Примечание:

№ на схеме:36

Наименование:Oil pipe

Каталожный номер:Z50B. 14. 23 (ver.: 1)

Комплект:2

Примечание:

№ на схеме:37

Наименование:Oil pipe

Каталожный номер:Z50B.14.9B (ver.: 1)

Комплект:2

Примечание:

№ на схеме:38

Наименование:Pad

Каталожный номер:Z40E. 14-4 (ver.: 1)

Комплект:2

Примечание:

№ на схеме:39

Наименование:Plate

Каталожный номер:Z40E. 14-3 (ver.: 1)

Комплект:2

Примечание:

№ на схеме:40

Наименование:Washer 12

Каталожный номер:B-Q020490-00003 (ver.: 1)

Комплект:8

Примечание:

№ на схеме:41

Наименование:Bolt M12x55ZnD

Каталожный номер:B-G057820-00043 (ver.: 1)

Комплект:2

Примечание:
