Установка вилки высокой и низкой скорости

Установка вилки высокой и низкой скорости

← Установка обратного вала Установка трансмиссионного держателя →

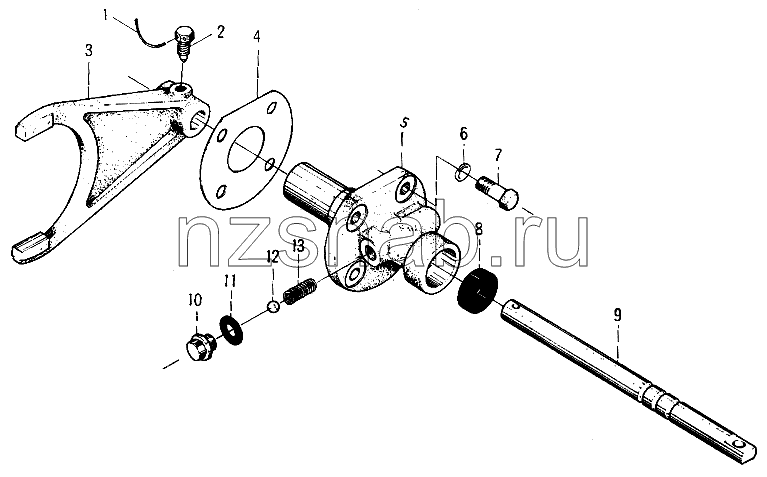

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Cтaльнaя пpoвoлoka (D=1)
Каталожный номер:Z0105352000
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:Прорезной винт
Каталожный номер:Z0105030049
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:Вилка переключения низкой и высокой скорости
Каталожный номер:Z0105030048
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:Прокладка
Каталожный номер:Z0105030045
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:Вилочная опора
Каталожный номер:Z0105030047
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:Шaйбa 10 GB/T93-1987
Каталожный номер:B0200110000
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:Бoлт M10x30 GB/T5783-1986
Каталожный номер:B0100110030
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:Сальник 18х35х10
Каталожный номер:B0900135012
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:Вал вилки
Каталожный номер:Z0105030046
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:Заглушка М12х1,25
Каталожный номер:B0800112512
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:Шайба
Каталожный номер:Z0105030044
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:Cтaльнoй poлиk 10 GB/T308-1989
Каталожный номер:B1500100010
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:Пpyжинa (D=1,6)
Каталожный номер:Z0105030055
Комплект:1
Примечание:
