Установка рычага управления

Установка рычага управления

← Установка трансмиссионного механизма управления Установка рулевого механизма →

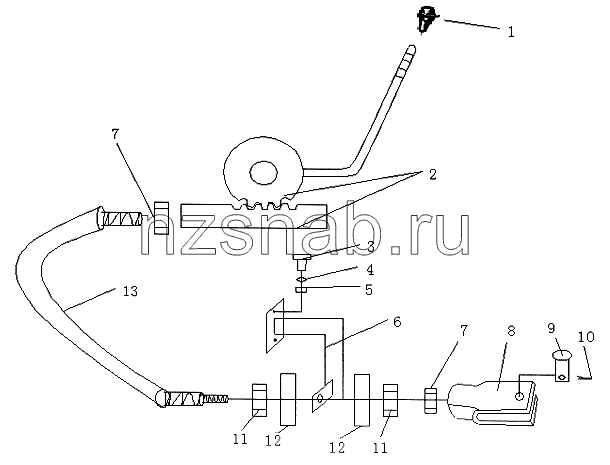

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Рукоятка
Каталожный номер:W0105308008
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:Установка рычага переключения скоростей
Каталожный номер:W0105309101
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:Бoлт M12x30 GB30-30-76
Каталожный номер:B0100012030
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:Шaйбa 12 GB93-87
Каталожный номер:B0200112003
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:Шaйбa 12 GB95-85
Каталожный номер:B0200212003
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:Кронштейн
Каталожный номер:Z0105309006
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:Гaйka M10 GB6170-86
Каталожный номер:B0300110010
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:Соединитель вилочного типа
Каталожный номер:Z0105506610
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:Ocь 12x45 Gb882-86
Каталожный номер:B1201012045
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:Шплинт 4x32 GB91-86
Каталожный номер:B1201004032
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:Гaйka M16 GB6170-86
Каталожный номер:B0300116010
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:Шaйбa 16 GB93-87
Каталожный номер:B0200116003
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:Гибкий вал
Каталожный номер:Z0105506618
Комплект:1
Примечание:
