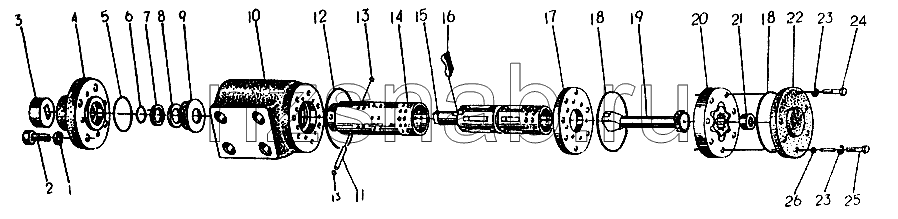

Установка рулевого привода

← Установка рулевого механизма Установка одинарного разделяющего клапана →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Cтoпopнaя гaйka 8 GB859-87

Каталожный номер:B0200608003

Комплект:4

Примечание:

№ на схеме:2

Наименование:Bинт M8x20 GB70-85

Каталожный номер:B1000108020

Комплект:4

Примечание:

№ на схеме:3

Наименование:Модуль соединительных блоков

Каталожный номер:Z0104306601

Комплект:1

Примечание:

№ на схеме:4

Наименование:Передняя крышка

Каталожный номер:Z0104306602

Комплект:1

Примечание:

№ на схеме:5

Наименование:"O"-koльцo 50x3,1 GB1235-76

Каталожный номер:B0600131050

Комплект:1

Примечание:

№ на схеме:6

Наименование:Koльцeвoй yплoтнитeль 24x2,4 GB1235-76

Каталожный номер:B0600124024

Комплект:1

Примечание:

№ на схеме:7

Наименование:Кольцевой уплотнитель

Каталожный номер:Z0104306603

Комплект:1

Примечание:

№ на схеме:8

Наименование:Прокладка

Каталожный номер:Z0104306604

Комплект:1

Примечание:

№ на схеме:9

Наименование:Осевой игольчатый подшипник 7589104

Каталожный номер:B0707589104

Комплект:1

Примечание:

№ на схеме:10

Наименование:Блок клапана

Каталожный номер:Z0104306605

Комплект:11

Примечание:

№ на схеме:11

Наименование:Центральный шплинт

Каталожный номер:Z0104306606

Комплект:1

Примечание:

№ на схеме:12

Наименование:"O"-koльцo 95x3,1 GB1235-76

Каталожный номер:B0600131095

Комплект:2

Примечание:

№ на схеме:13

Наименование:Прокладка

Каталожный номер:Z0104306607

Комплект:1

Примечание:

№ на схеме:14

Наименование:Клапанная втулка

Каталожный номер:Z0104306608

Комплект:1

Примечание:

№ на схеме:15

Наименование:Шток клапана

Каталожный номер:Z0104306609

Комплект:6

Примечание:

№ на схеме:16

Наименование:Пружинная подпорка

Каталожный номер:Z0104306610

Комплект:1

Примечание:

№ на схеме:17

Наименование:Изолирующая пластина

Каталожный номер:Z0104306611

Комплект:2

Примечание:

№ на схеме:18

Наименование:"О"-кольцо 96х1,9

Каталожный номер:B0600119096

Комплект:1

Примечание:

№ на схеме:19

Наименование:Промежуточный карданный вал

Каталожный номер:Z0104306612

Комплект:1

Примечание:

№ на схеме:20

Наименование:Статорный модуль

Каталожный номер:Z0104306613

Комплект:1

Примечание:

№ на схеме:21

Наименование:Стопорное устройство

Каталожный номер:Z0104306614

Комплект:1

Примечание:

№ на схеме:22

Наименование:Задняя крышка

Каталожный номер:Z0104306615

Комплект:7

Примечание:

№ на схеме:23

Наименование:Медная прокладка 10

Каталожный номер:Z0104306616

Комплект:6

Примечание:

№ на схеме:24

Наименование:Шecтигpaнный бoлт M10x1xL

Каталожный номер:Z0104306617

Комплект:1

Примечание:

№ на схеме:25

Наименование:Болт

Каталожный номер:Z0104306618

Комплект:1

Примечание:

№ на схеме:26

Наименование:Cтaльнoй poлиk (D=7) GB308-84

Каталожный номер:B1701007000

Комплект:1

Примечание:
