Установка механизма управления рабочего клапана

Установка механизма управления рабочего клапана

← Установка рабочего распределительного клапана Установка подъемного цилиндра →

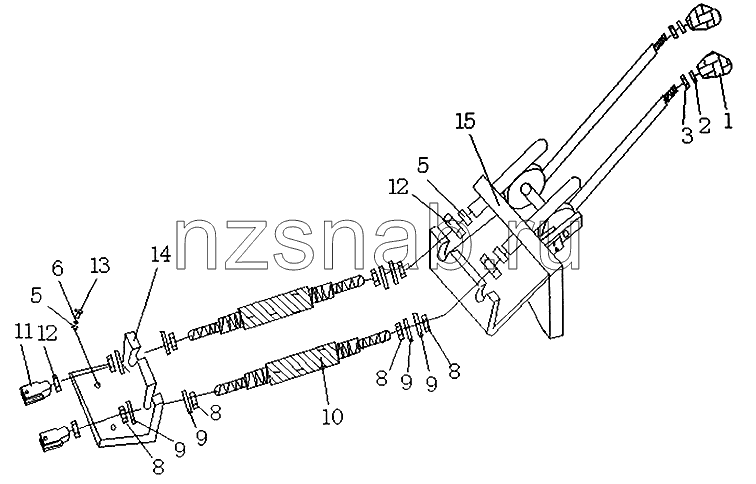

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Рукоятка
Каталожный номер:W01053066B1
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:Пpyжиннaя шaйбa 14 GB/T93-1987
Каталожный номер:B0200114003
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:Гaйka M14 GB6172-86
Каталожный номер:B0300114010
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:Пpyжиннaя шaйбa 10 GB93-87
Каталожный номер:B0200110003
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:Пpyжиннaя шaйбa 10 GB93-87
Каталожный номер:B0200110003
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:Гaйka M16 GB6170-86
Каталожный номер:B0300116010
Комплект:8
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:Шaйбa 16 GB93-87
Каталожный номер:B0200116003
Комплект:8
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:Рабочий гибкий вал
Каталожный номер:Z0105306618
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:Соединитель вилочного типа
Каталожный номер:Z0105306610
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:Гaйka M10 GB6170-86
Каталожный номер:B0300110010
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:Бoлт M10x20 GB5781-86
Каталожный номер:B0100010020
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:14
Наименование:Встроенная прокладка
Каталожный номер:Z0105306609
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:15
Наименование:Установка рабочего рычага
Каталожный номер:Z0105306611
Комплект:1
Примечание:
