Установка каркаса панели управления

Установка каркаса панели управления

← Установка сиденья и модуля пола Огнетушитель →

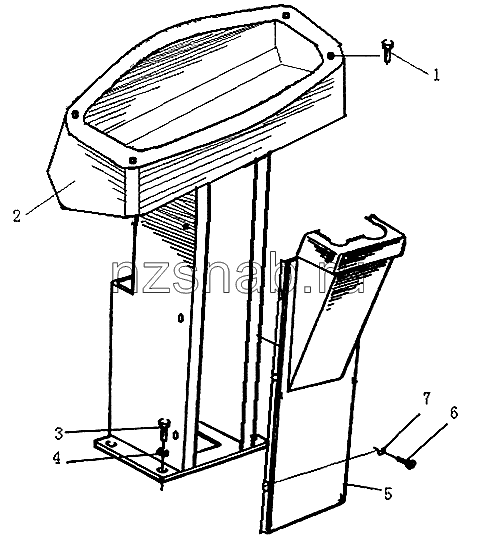

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Bинт M5x25 GB845-85
Каталожный номер:B1000105025
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:Корпус панели управления
Каталожный номер:W0104305200
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:Бoлт M10x20 GB5781-86
Каталожный номер:B0100012020
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:Шaйбa 12 GB93-87
Каталожный номер:B0200112003
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:Крышка
Каталожный номер:W0104305006
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:Бoлт M6x20 GB5781-86
Каталожный номер:B0100006020
Комплект:6
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:Шaйбa 6 GB93-87
Каталожный номер:B0200106003
Комплект:6
Примечание:
