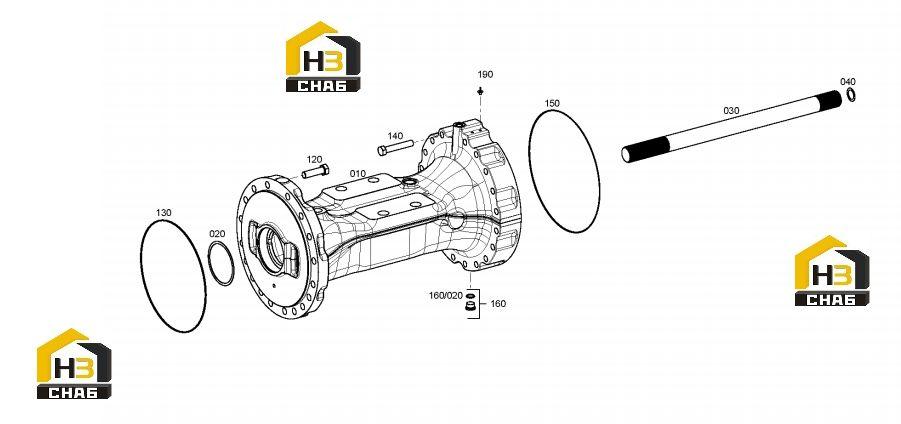

Полуось 4474.155.019

← Дифференциал 4481.171.053 Редуктор бортовой 4474.156.046 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:/20

Наименование:КОЛЬЦО УПЛОТНИТЕЛЬН ОЕ

Каталожный номер:0634.303.266

Комплект:1

Примечание:21X2

№ на схеме:10

Наименование:AXLE CASING

Каталожный номер:4474.253.033

Комплект:1

Примечание:Z=70

№ на схеме:20

Наименование:ШАЙБА

Каталожный номер:0730.305.438

Комплект:1

Примечание:h=1,4

№ на схеме:20

Наименование:ШАЙБА

Каталожный номер:0730.305.437

Комплект:1

Примечание:h=1,35

№ на схеме:20

Наименование:ШАЙБА

Каталожный номер:0730.305.436

Комплект:1

Примечание:h=1,3

№ на схеме:20

Наименование:ШАЙБА

Каталожный номер:0730.305.435

Комплект:1

Примечание:h=1,25

№ на схеме:20

Наименование:ШАЙБА

Каталожный номер:0730.305.434

Комплект:1

Примечание:h=1,2

№ на схеме:20

Наименование:ШАЙБА

Каталожный номер:0730.305.433

Комплект:1

Примечание:h=1,15

№ на схеме:20

Наименование:ШАЙБА

Каталожный номер:0730.305.432

Комплект:1

Примечание:h=1,1

№ на схеме:20

Наименование:ШАЙБА

Каталожный номер:0730.305.431

Комплект:1

Примечание:h=1,05

№ на схеме:20

Наименование:ШАЙБА

Каталожный номер:0730.305.430

Комплект:1

Примечание:h=1

№ на схеме:20

Наименование:ШАЙБА

Каталожный номер:0730.305.429

Комплект:1

Примечание:h=0,95

№ на схеме:20

Наименование:ШАЙБА

Каталожный номер:0730.305.428

Комплект:1

Примечание:h=0,9

№ на схеме:20

Наименование:ШАЙБА

Каталожный номер:0730.305.427

Комплект:1

Примечание:h=0,85

№ на схеме:20

Наименование:ШАЙБА

Каталожный номер:0730.305.426

Комплект:1

Примечание:h=0,8

№ на схеме:20

Наименование:ШАЙБА

Каталожный номер:0730.305.425

Комплект:1

Примечание:h=0,75

№ на схеме:20

Наименование:ШАЙБА

Каталожный номер:0730.305.424

Комплект:1

Примечание:h=0,7

№ на схеме:20

Наименование:ШАЙБА

Каталожный номер:0730.305.423

Комплект:1

Примечание:h=0,65

№ на схеме:20

Наименование:ШАЙБА

Каталожный номер:0730.305.422

Комплект:1

Примечание:h=0,6

№ на схеме:20

Наименование:ШАЙБА

Каталожный номер:0730.305.421

Комплект:1

Примечание:h=0,55

№ на схеме:20

Наименование:ШАЙБА

Каталожный номер:0730.305.420

Комплект:1

Примечание:h=0,5

№ на схеме:20

Наименование:ШАЙБА

Каталожный номер:0730.305.419

Комплект:1

Примечание:h=0,45

№ на схеме:20

Наименование:шайба

Каталожный номер:0730.305.418

Комплект:1

Примечание:h=0,4

№ на схеме:30

Наименование:STUB SHAFT

Каталожный номер:4474.353.122

Комплект:1

Примечание:L=785,4 / W50X1,25

№ на схеме:40

Наименование:ОПОРНАЯ ШАЙБА

Каталожный номер:0630.100.023

Комплект:1

Примечание:32X45X2,5

№ на схеме:40

Наименование:РЕГУЛИРОВОЧНАЯ ШАЙБА

Каталожный номер:0630.004.305

Комплект:1

Примечание:32X45X1,2

№ на схеме:120

Наименование:БОЛТ С ГОЛОВКОЙ ШЕСТИГРАННОЙ

Каталожный номер:0636.011.400

Комплект:18

Примечание:M20X70

№ на схеме:130

Наименование:КОЛЬЦО УПЛОТНИТЕЛЬН ОЕ

Каталожный номер:0634.304.226

Комплект:1

Примечание:342X3

№ на схеме:140

Наименование:БОЛТ С ГОЛОВКОЙ ШЕСТИГРАННОЙ

Каталожный номер:0636.020.243

Комплект:19

Примечание:M18X1.5X105

№ на схеме:150

Наименование:КОЛЬЦО УПЛОТНИТЕЛЬН ОЕ

Каталожный номер:0634.304.669

Комплект:1

Примечание:360X2,5

№ на схеме:160

Наименование:ВИНТ ЗАПОРНЫЙ

Каталожный номер:4475.280.099

Комплект:1

Примечание:

№ на схеме:190

Наименование:ПРОБКА ЗАПОРНАЯ

Каталожный номер:0637.100.944

Комплект:2

Примечание:
