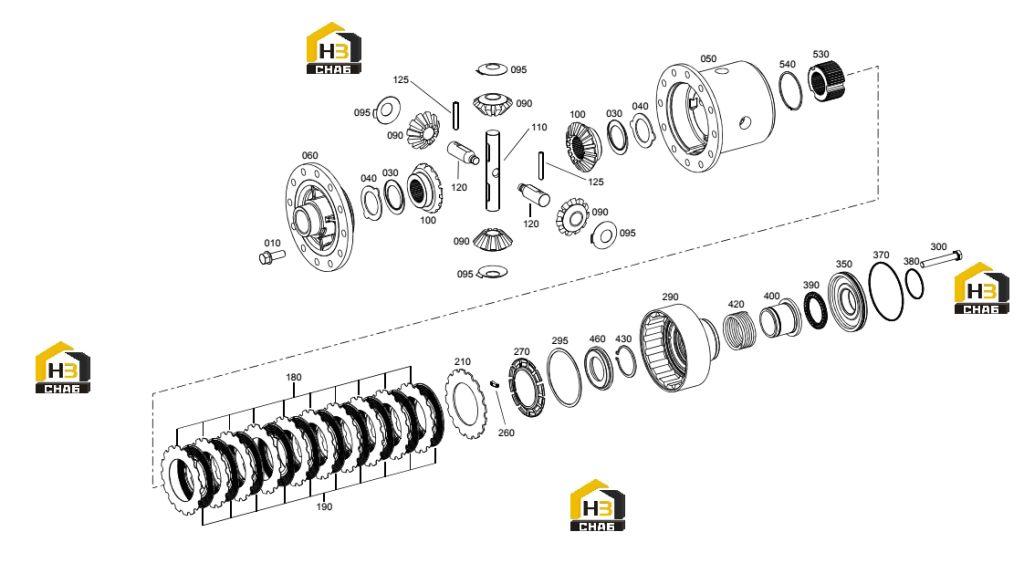

Дифференциал 4481.016.018

← Фланец 4469.116.402 Комплектующие корпуса редуктора 4469.117.401 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:0010

Наименование:LOCKING SCREW

Каталожный номер:0750.108.039

Комплект:12

Примечание:

№ на схеме:0030

Наименование:THRUST WASHER

Каталожный номер:4061.316.182

Комплект:2

Примечание:IN 4061 310 163 CUZN40AL2F59 WW.CUAL1

№ на схеме:0040

Наименование:THRUST WASHER

Каталожный номер:4061.316.192

Комплект:2

Примечание:

№ на схеме:0050

Наименование:DIFF.CASE

Каталожный номер:4481.371.188

Комплект:1

Примечание:

№ на схеме:0060

Наименование:HOUSING COVER

Каталожный номер:4481.313.037

Комплект:1

Примечание:

№ на схеме:0090

Наименование:DIFFERENTIAL BEVEL GEAR

Каталожный номер:4061.316.169

Комплект:4

Примечание:

№ на схеме:0095

Наименование:THRUST WASHER

Каталожный номер:0730.300.224

Комплект:4

Примечание:

№ на схеме:0100

Наименование:AXLE BEVEL GEAR

Каталожный номер:4061.316.248

Комплект:2

Примечание:

№ на схеме:0110

Наименование:DIFF.AXLE

Каталожный номер:4481.316.038

Комплект:1

Примечание:

№ на схеме:0120

Наименование:DIFF.AXLE

Каталожный номер:4481.316.039

Комплект:2

Примечание:

№ на схеме:0125

Наименование:SLOT. PIN

Каталожный номер:0631.100.207

Комплект:2

Примечание:

№ на схеме:0180

Наименование:OUTER CLUTCH DISC

Каталожный номер:4481.371.199

Комплект:10

Примечание:

№ на схеме:0180

Наименование:OUTER CLUTCH DISC

Каталожный номер:4481.371.198

Комплект:10

Примечание:

№ на схеме:0180

Наименование:OUTER CLUTCH DISC

Каталожный номер:4481.371.197

Комплект:10

Примечание:

№ на схеме:0190

Наименование:INNER CLUTCH DISC

Каталожный номер:4481.371.077

Комплект:10

Примечание:

№ на схеме:0210

Наименование:PRESSURE RING

Каталожный номер:4481.371.195

Комплект:1

Примечание:

№ на схеме:0260

Наименование:LEVER

Каталожный номер:4481.346.055

Комплект:12

Примечание:

№ на схеме:0270

Наименование:CAGE

Каталожный номер:4481.371.133

Комплект:1

Примечание:

№ на схеме:0290

Наименование:HOUSING COVER

Каталожный номер:4482.374.001

Комплект:1

Примечание:

№ на схеме:0295

Наименование:WASHER

Каталожный номер:0730.302.119

Комплект:1

Примечание:

№ на схеме:0300

Наименование:HEXAGON SCREW

Каталожный номер:0636.011.338

Комплект:16

Примечание:

№ на схеме:0350

Наименование:PISTON

Каталожный номер:4481.371.068

Комплект:1

Примечание:ZFN417-C

№ на схеме:0370

Наименование:O-RING

Каталожный номер:0501.323.739

Комплект:1

Примечание:

№ на схеме:0380

Наименование:O-RING

Каталожный номер:0501.323.740

Комплект:1

Примечание:SHS-06-053 SHS NBR 70 Z

№ на схеме:0390

Наименование:AX.ROLLER CAGE

Каталожный номер:0735.300.101

Комплект:1

Примечание:

№ на схеме:0400

Наименование:SLIDING SLEEVE

Каталожный номер:4481.371.069

Комплект:1

Примечание:

№ на схеме:0420

Наименование:COMPRESSION SPRING

Каталожный номер:0732.042.913

Комплект:1

Примечание:DS15 DHL-1600 VD SICR

№ на схеме:0430

Наименование:CIRCLIP

Каталожный номер:0630.501.047

Комплект:1

Примечание:

№ на схеме:0460

Наименование:PRESSURE PART

Каталожный номер:4481.371.070

Комплект:1

Примечание:ZFN413-A

№ на схеме:0530

Наименование:DISC CARRIER

Каталожный номер:4481.371.220

Комплект:1

Примечание:

№ на схеме:0540

Наименование:SNAP RING

Каталожный номер:0630.513.119

Комплект:1

Примечание:SW 90
