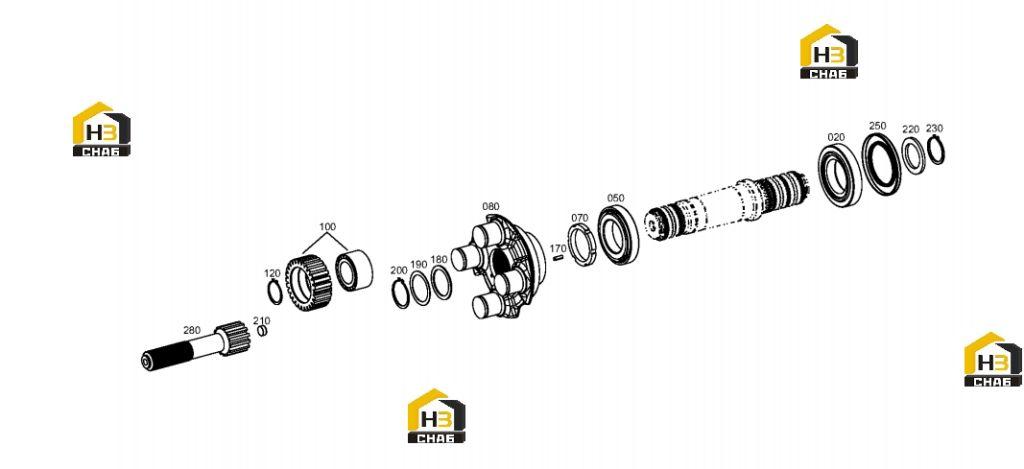

Бортовой редуктор 4469.119.009

← Комплектующие корпуса редуктора 4469.117.401 Корпус бортового редуктора 4469.119.412 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:20

Наименование:TAPERED ROLLER BEARING

Каталожный номер:0750.117.864

Комплект:2

Примечание:90,000X160,000X32,500

№ на схеме:50

Наименование:TAPERED ROLLER BEARING

Каталожный номер:0750.117.078

Комплект:2

Примечание:85,0X150,0X30,5

№ на схеме:70

Наименование:SLOTTED NUT

Каталожный номер:0637.512.027

Комплект:2

Примечание:M85X1,5

№ на схеме:80

Наименование:PLANET CARRIER

Каталожный номер:4469.321.042

Комплект:2

Примечание:z=40

№ на схеме:100

Наименование:PLANETARY GEAR

Каталожный номер:4474.298.194

Комплект:8

Примечание:

№ на схеме:100

Наименование:PLANETARY GEAR

Каталожный номер:4474.352.179

Комплект:-

Примечание:Z=27, 4474.298.194

№ на схеме:120

Наименование:RETAINING RING

Каталожный номер:0630.501.136

Комплект:8

Примечание:57X2

№ на схеме:170

Наименование:GROOVED PIN

Каталожный номер:0631.308.112

Комплект:2

Примечание:8X26

№ на схеме:180

Наименование:WASHER

Каталожный номер:0730.005.324

Комплект:2

Примечание:

№ на схеме:190

Наименование:SHIM

Каталожный номер:4607.302.036

Комплект:1

Примечание:S=0,15

№ на схеме:190

Наименование:SHIM

Каталожный номер:4607.302.034

Комплект:1

Примечание:S=0,5

№ на схеме:190

Наименование:SHIM

Каталожный номер:4607.302.033

Комплект:1

Примечание:S=0,3

№ на схеме:190

Наименование:SHIM

Каталожный номер:4607.302.032

Комплект:1

Примечание:S=0,1

№ на схеме:190

Наименование:SHIM

Каталожный номер:4607.302.014

Комплект:1

Примечание:S=0,6

№ на схеме:190

Наименование:SHIM

Каталожный номер:4607.302.013

Комплект:1

Примечание:S=0,7

№ на схеме:190

Наименование:SHIM

Каталожный номер:4607.302.012

Комплект:1

Примечание:S=0,8

№ на схеме:190

Наименование:SHIM

Каталожный номер:4607.302.011

Комплект:1

Примечание:S=0,9

№ на схеме:190

Наименование:SHIM

Каталожный номер:4607.302.010

Комплект:1

Примечание:S=1,0

№ на схеме:190

Наименование:SHIM

Каталожный номер:4607.302.009

Комплект:1

Примечание:S=1,1

№ на схеме:190

Наименование:SHIM

Каталожный номер:4607.302.008

Комплект:1

Примечание:S=1,2

№ на схеме:190

Наименование:SHIM

Каталожный номер:4607.302.007

Комплект:1

Примечание:

№ на схеме:190

Наименование:SHIM

Каталожный номер:4607.302.006

Комплект:1

Примечание:S=1,4

№ на схеме:200

Наименование:RETAINING RING

Каталожный номер:0630.501.045

Комплект:2

Примечание:68X2,5

№ на схеме:210

Наименование:STOP BOLT

Каталожный номер:4474.351.190

Комплект:2

Примечание:

№ на схеме:220

Наименование:WASHER

Каталожный номер:0730.108.108

Комплект:2

Примечание:A=7,00

№ на схеме:230

Наименование:RETAINING RING

Каталожный номер:0630.531.080

Комплект:2

Примечание:65X4

№ на схеме:250

Наименование:SHAFT SEAL

Каталожный номер:0734.309.437

Комплект:2

Примечание:105,0X160,0X12,0

№ на схеме:280

Наименование:SUN GEAR SHAFT

Каталожный номер:4469.321.048

Комплект:2

Примечание:Z=14
